Реферат

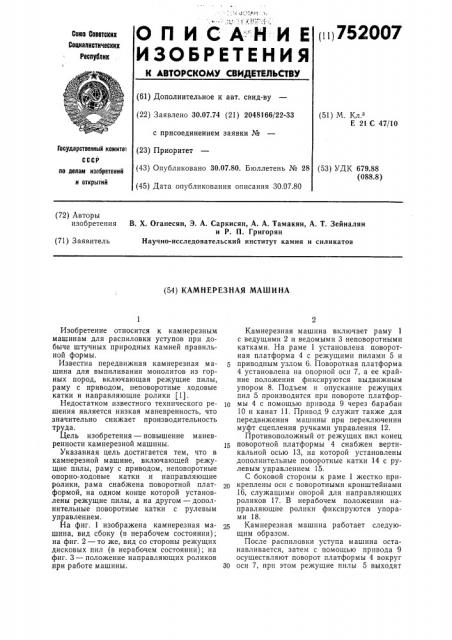

О П И С А- Н И Е (111752007

ИЗОБРЕТЕНИЯ

Союз Советских

Соииалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 30.07.74 (21) 2048166/22-33 с присоединением заявки № (23) Приоритет (51) М. Кл.

Е 21 С 47/10

Государственный комите| (43) Опубликовано 30.07.80, Бюллетень № 28 (53) УДК 679.88 (088.8) ло делам изобретений и открытий (45) Дата опубликования описания 30.07.80 (72) Авторы изобретения

В. Х. Оганесян, Э. А. Саркисян, А. А. Тамакян, А. Т. Зейналян и P. П. Григорян

Научно-исследовательский институт камня и силикатов (71) Заявитель (54) КАМНЕРЕЗНАЯ МАШИНА

Изобретение относится к камнерезным машинам для распиловки уступов при добыче штучных природных камней правильной формы.

Известна передвижная камнерезная машина для выпиливания монолитов из горных пород, включающая режущие пилы, раму с приводом, неповоротные ходовые катки и направляющие ролики (1).

Недостатком известного технического ре- 1р щения является низкая маневренность, что значительно снижает производительность труда.

Цель изобретения — повышение маневренности камнерезной машины. 15

Указанная цель достигается тем, что в камнерезной машине, включающей режущие пилы, раму с приводом, неповоротные опорно-ходовые катки и направляющие ролики, рама снабжена поворотной платформой, на одном конце которой установлены режущие пилы, а на другом — дополнительные поворотные катки с рулевым управлением.

На фиг. 1 изображена камнерезная машина, вид сбоку (в нерабочем состоянии); на фиг. 2 — то же, вид со стороны режущих дисковых пил (в нерабочем состоянии); на фиг. 3 — положение направляющих роликов при работе машины, Зр

Камнерезная машина включает раму 1 с ведущими 2 и ведомыми 3 неповоротными катками. На раме 1 установлена поворотная платформа 4 с режущими пилами 5 и приводным узлом G. Поворотная платформа

4 установлена на опорной осп 7, а ее крайние положения фиксируются выдвижным упором 8. Подъем и опускание режущих пил 5 производится при повороте платформы 4 с помощью привода 9 через барабан

10 и канат ll. Привод 9 служит также для передвижения машины при переключении муфт сцепления ручками управления 12.

Противоположный от режущих пил конец поворотной платформы 4 снабжен вертикальной осью 13, на которой установлены дополнительные поворотные катки 14 с рулевым управлением 15.

С боковой стороны к раме 1 жестко прикреплены оси с поворотными кронштейнами

16, служащими опорой для направляющих роликов 17. В нерабочем положении направляющие ролики фиксируются упорами 18.

Камнерезная машина работает следующим образом.

После распиловки уступа машина останавливается, затем с помощью привода 9 осуществляют поворот платформы 4 вокруг оси 7, при этом режущие пилы 5 выходят

752007

rg 16 17 из пропила и поднимаются в верхнее нерабочее положение, а дополнительные поворотные катки 14, опираясь на поверхность уступа, способствуют поднятию вверх передней части рамы 1 с ведомыми катками 3.

Такое положение рамы, а также верхнее положение кронштейнов направляющих роликов фиксируется упорами 8 и 18. Направление движения машины при перегонке на новую исходную позицию осуществляется с помощью рулевого управления таким образом, чтобы направляющие ролики оказались над пропилом предыдущего распила. Направляющие ролики опускаются в пропилы, а затем включается привод поворотной платформы и вращающиеся режущие пилы внедряются в породу, дополнительные катки 14 поднимаются вверх и машина устанавливается на ведомые катки.

После внедрения режущих пил на полную глубину включается рабочий ход машины и осуществляется распиловка уступа.

Применение изобретения в 1,8 и более раза снижает затраты времени на перемещение камнерезной машины из одной позиции в другую, что позволяет значительно повысить производительность труда.

Формула изобретения

10 Камнерезная машина, включающая режущие пилы, раму с приводом, неповоротные опорно-ходовые катки и направляющие ролики, отличающаяся тем, что, с целью повышения ее маневренности, рама

15 снабжена поворотной платформой, на одном конце которой установлены режущие пилы, а на другом — дополнительные поворотные катки с рулевым управлением.

Источники информации, 2О принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 48053, кл. E 21 С 47/00, 1935, 752007
