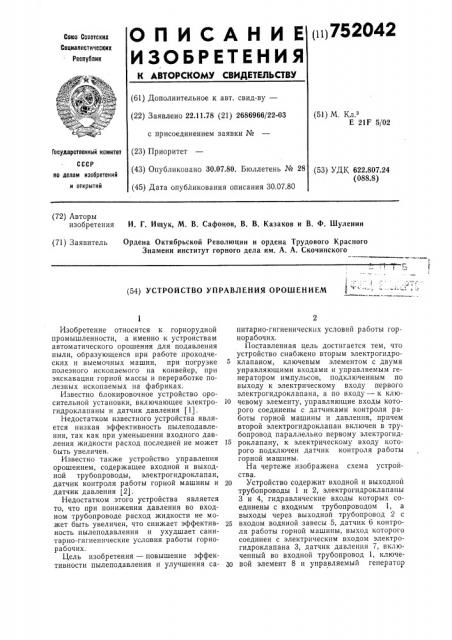

О П И С A Н И Е »i752042

ИЗОБРЕТЕНИЯ

Сова Советских

Сониалнстических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 22.11.78 (21) 2686966/22-03 с присоединением заявки № (23) Приоритет (51) М. Кл.

Е 21F 5/02

Государственный комитет (43) Опубликовано 30.07.80. Бюллетень № 28 (53) УДК 622.807.24 (088.8) по делам изобретений и открытий (45) Дата опубликования описания 30.07.80 (72) Авторы изобретения И. Г. Ищук, М. В. Сафонов, В. В. Казаков и В. Ф. Шуленин (71) Заявитель Ордена Октябрьской Революции и ордена Трудового Красного

Знамени институт горного дела им. А. А. Скочинского (54) УСТРОЙСТВО УПРАВЛЕНИЯ ОРОШЕНИЕМ

Изобретение относится к горнорудной промышленности, а именно к устройствам автоматического орошения для подавления пыли, образующеися при работе проходческих и выемочных машин, при погрузке полезного ископаемого на конвейер, при экскавации горной массы и переработке полезных ископаемых на фабриках.

Известно блокировочное устройство оросительной установки, включающее электрогидроклапаны и датчик давления (1).

Недостатком известного устройства является низкая эффективность пылеподавления, так как при уменьшении входного давления жидкости расход последней не может быть увеличен.

Известно также устройство управления орошением, содержащее входной и выходной трубопроводы, электрогидроклапан, датчик контроля работы горной машины и датчик давления 12).

Недостатком этого устройства является то, что при понижении давления во входном трубопроводе расход жидкости не может быть увеличен, что снижает эффективность пылеподавления и ухудшает санитарно-гигиенические условия работы горнорабочих.

Цель изобретения — повышение эффективности пылеподавления и улучшения санитарно-гигиенических условий работы горнорабочих.

Поставленная цель достигается тем, что устройство снабжено вторым электрогидро5 клапаном, ключевым элементом с двумя управляющими входами и управляемым генератором импульсов, подключенным по выходу к электрическому входу первого электрогидроклапана, а по входу — к клю10 чевому элементу, управляющие входы которого соединены с датчиками контроля работы горной машины и давления, причем второй электрогидроклапан включен в трубопровод параллельно первому электрогид15 роклапану, к электрическому входу которого подключен датчик контроля работы горной машины.

На чертеже изображена схема устройства.

20 Устройство содержит входной и выходной трубопроводы 1 и 2, электрогидроклапаны

3 и 4, гидравлические входы которых соединены с входным трубопроводом 1, а выходы через выходной трубопровод 2 с

25 входом водяной завесы 5, датчик 6 контроля работы горной машины, выход которого соединен с электрическим входом электрогидроклапана 3, датчик давления 7, включенный во входной трубопровод 1, ключе30 вой элемент 8 и управляемый генератор

752042 импульсов 9, соединенные между собой. выход генератора 9 соединен с электрическим входом электрогидроклапана ч, а управляющие входы ключевого элеме1па ь соединены с выходами датчика 7 давлешгя

1I датчика б контроля работы горнон машины.

Устройство работает следующим образом.

Орошающая жидкость подводится по входному трубопроводу 1 к электрогидроклапанам, 5 и 4, давление жидкости измеряется датчиком (, выходпои сигнал которого представляет собои электрическое напряжение, величина которого пропорциональна давлению жидкости в трубопроводе L. 11ри пуске горнон машины с выхода датчика b снимается электрическое Ilailpslжение, которое открывает электро1 идроклапан 3> и жидкость через выходнои Tpv00провод 2 поступает на вход водяной завесы 5. Одновременно выходное напряжение датчика б поступает на управляющии вход ключевого элемента д и открывает его, но электрогидроклапан 4 закрыт, так как напряжение на управляющем входе генератора 9 недостаточно для его сраоатывания.

11pll пош1жеппи давления воды в трубопроводе 1 с выхода датчика давления снимается напряжение, которое через открытыи управляемый ключевои элемент 8 поступает па вход управляемого генератора 9, которыи выраоатывает импульсное напряжение, частота повторения которого обратно пропорциональна давлешпо в труОопр0130де 1, т. е. чем меньше давлеп11е В труоопроводе 1, тем выше частота повторения их выходного импульсного на11ряжения управляемого генератора 9 импульсов.

Выходное напряжение управляемого генератора 9 импульсов поступает на электрическии вход электрогидроклапана 4, которыи открывается синхронно с управляющими иь пульсами.

<-реднее значение количества воды, прошедшеи через электрогидроклапан 4, определяется частотои повторения управляющих импульсов или, в конечном итоге, давлением воды в трубопроводе 1. Таким образом, расход воды водяной завесой 5 при изменениях давления в трубопроводе 1 будет застаоилизирован.

11ри выключении горной машины выходное напряжение датчика 6 становится рав5 ным нулю. Злек1рогпдроклапан, 5 закрывается. Закрывается и управляемыи ключевой элемент 8. Выходное напряжение управляемого генератора 9 импульсов с1аповится равным нулю, поэтому закрывается и

1р электрогидроклапан 4, а поступление орошающей жидкости прекращается.

Изобретение исключает излишппи расход оросительной жидкости при выполнении подготовительных и маневровых операции, I5 связанных с включением и работои приводного двигателя в режиме холос1ого хода, когда интенсивное пылеобразовапие отсутствует. Это исключает также переувлажнение отбитой MBccbl полезного ископаемого>

20 улучшает санитарно-гигиенические условия труда горнорабочих.

Формула изобретения

25 Устройство управления орошением, содержащее входной и выходнои трубопроводы, электрогидроклапап, датчик контроля работы горной машины и датчик давления, отличающееся тем, что, с целью lloзп вышения эффективности пылеподавления, оно снабжено вторым электрогидроклапаIIoivl, ключевым элементом с двумя управляющими входами и управляемым генератором импульсов, подключенным по выходу к

35 электрическому входу первого электрогидk роклапана, à Ilo входу — к ключевому элементу, управляющие входы которого соединены с датчиками контроля раооты горной машины и давления, причем второй элек40 трогидроклапан включен в труоопровод параллельно первому электрогидроклапану, к электрическому входу которого подключен датчик контроля работы горной машины, 45 Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 2422827, кл. E 21F 5/02, 03.0б.б5.

2. Авторское свидетельство СССР

50 № 419628, кл. E 21F 5/02, 05,07.71, 752042
