Кран для регулирования проточной системы отопления
Патент 75229
Авторы
Классы МПК
Кран для регулирования проточной системы отопления
Иллюстрации
Реферат

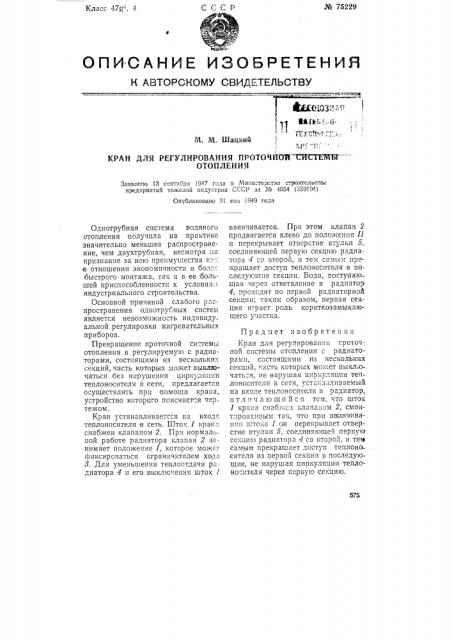

№ 75229
СССР
Класс 47д, 4
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (< lQ$,3 . ;Р
ЙФТАХ.1 .,:бM. М. Шацкий
IIЮ ° ° Ю
ОТОПЛЕНИЯ
Заявлено 13 сентября 1947 года з Министерство строительства лредприятий тяжелой индустрии СССР за ¹ 4054 (3591M) Опублыковгно 31 мая 1949 года ввинчивается. При этОм клапач цродвигается влево до положения П и перекрывает отверстие втулки 5, соединяющей первую секцию радиатора 4 со второй, и тем самым прекращает доступ теплоносителя в последующие секции. Вода, поступаю щая через ответвление в радиатор
4, проходит по первой радиаторной секции; таким образом, первая секция играет роль короткозамыкающего участка.
Однотрубная система водяного отопления получила на практике значительно меньшее распространение, чем двухтрубная, несмотря па признание за нею преимуц,ества ка.: в отношении экономичности и бол"ñ быстрого монтажа, так и в ее большей приспособленности к условия индустриального строительства.
Основной причиной слабого p.à".спространения однотрубных систем является невозможность индивиду альной регулировки нагревательных приборов.
Превращение проточной си "темы отопления в регулируемую с радиаторами, состоящими из нескольких секций, часть которых может выключаться без нарушения циркуляции теплоносителя в сети, предлагается осуществлять при помощи крана, устройство которого поясняет"я чертежом.
Кран устанавливаетсся FB входе теплоносителя в сеть. Шток 1 кра1-;:. снабжен клапаном 2. Hpи нормальной работе радиатора клапан 2 занимает положение I, которое может йиксироваться Ограничителем хода
8. Для уменьшения теплоотдачи радиатора 4 и его выкл1очения шток 1
Предмет изобр етен ия
Коан для регулирования гроточной*системы отопления с радиаторами, состоящими из нескольких секций,;асть которых может выклю чать=я, не нарушая циркуляции теплоносителя в сети, устанавливаемый на входе теплоносителя в радиатор, О т л и ч а 1О ш и Й с я тем, <То шток
1 крана снабже.1 клапаном 2, смонтированным так, что при вв1инчиванпп штока 1 Он перекрывает отверстие втулки 5, соединяющеи первуго секцию радиатора 4 со второй, и тем самым прекращает доступ теплоносителя из первой секции в последующие, не нарушая циркуляции теплоно "ителя через перьую секцию.
