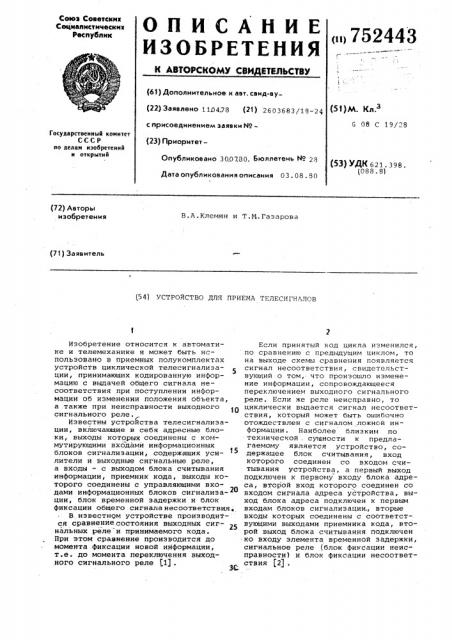

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетских

Социалистических

Республик н1>752443 (61) Дополнительное к авт. свид-ву(22) Заявлено 110478 (21) 2603б83/18 — 24 с присоединением заявки Йо(23) Приоритет—

Опубликовано 300780. Бюллетень 11о 28

Дата опубликования описания 03. 08. 80 (51)м к 3

G 08 С 19/28

Государственный комитет

СССР но делам изобретений и открытий (53) УДК 621. 398. (088. 8) (72) Авторы изобретения

В.A.Êëåìèí и Т.N.Ãàçàðoâà (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ПРИЕМА ТЕЛЕСИГНАЛОВ ствия (2), Изобретение относится к автоматике и телемеханике и может быть использовано в приемных полукомплектах устройств циклической телесигнализации, принимающих кодированную информацию с выдачей общего сигнала несоответствия при поступлении информации об изменении положения объекта, а также при неисправности выходного сигнального реле..

Известны устройства телесигнализации, включающие в себя адресные блоки, выходы которых соединены с коммутирующими входами информационных блоков сигнализации, содержащих усилители и выходные сигнальные реле, а входы — с выходом блока считывания информации, приемник кода, выходы которого соединены с управляющими входами информационных блокон сигнализации, блок временной задержки и блок фиксации общего сигналанесоответствия, В известном устройстве производится сравнение состояния выходных сигнальных реле и принимаемого кода.

При этом сравнение производится до момента фиксации ионой информации, т.е. до момента переключения выходного сигнального реле ).1) .

Если принятый код цикла изменился, по сравнению с предыдущим циклом, то на выходе схемы сравнения появляется сигнал несоответствия, свидетельствующий о том,.что произошло изменение информации, сопровождающееся переключением выходного сигнального реле. Если же реле неисправно, то циклически выдается сигнал несоответствия, который может быть ошибочно отождествлен с сигналом ложной информации. Наиболее близким ло технической . сущности к предлагаемому является устройстно, содержащее блок считывания, вход которого соединен со входом считывания устройства, а первый выход подключен к первому входу блока адреса, второй вход которого соединен со входом сигнала адреса устройства, выход блока адреса подключен к первым входам блоков сигнализации., вторые входы которых соединены с соответствующими выходами приемника кода, второй выход блока считывания подключен ко входу элемента временной задержки, сигнальное реле (блок фиксации неисправности) и блок фиксации несоответ752443

Иедостатком устройства является имзкая достоверность приема сигналов.

Цель изобретения — повышение достоверности приема сигналов.

Поставленная цель достигается тем, что н Устройство введены элемент И и элемент ИЛИ, выходы блоков сигнализации подключены к соответствующим входам элемента ИЛИ, первый выход которого соединен с первым входом элемента И, выход элемента временной задержки соединен со вторым входом элемента И, выход которого подключен к блоку фиксации неисправности, второй выход элемента ИЛИ соединен с соответствующим входом блока фиксации несоответствия.

Причем каждый блок сигнализации выполнен на двух усилителях и на двухобмоточном реле, первые входы усилителей соединены с первыми входами блока сигнализации, вторые вхо- 2О ды усилителей подключены к соответствующим вторым нходам блока сигнализации, выход каждого усилителя соединен с соответствующей обмоткой реле и с соответствующим неподвижным контактом реле, подвижный контакт реле подключен к выходу блока сигнализации.

Схема устройства представлена на ертеже. 30

Устроистно содержит блоки 1

1 п1 сигнализации, элемент 2 ИЛИ,элемент 3 И,элемент 4 временной задержки, блок 5 считывания, блок 6 адреса, блок 7 фиксации несоответствия, приемник 8 кода, вход 9 считывания, вход 10 сигнала адреса, блок 11 фиксации неисправности, катушку двухобмоточного реле 12, контакты 13 днухобмоточного реле, усилители 14 и 15.

Устройство работает следующим об- 40 разом.

В течение времени набора кода приемником 8 усилители 14 и 15 блоков 5 считывания заблокированы потенциалами, поступающими с выхода адресного блока б, днухобмоточные реле находятся в состояниях, определяемых кодовой комбинацией предыдущего подцикла. В конце принятого подцикла кодовая комбинация пронеряется, после чего происходит считывание информации. Сигнал считывания формируется в блоке 5, затем поступает в адресный блок б и в элемент 4 временной задержки, с выхода блока б сигнал блокирует усилители 14 и 15. Сигнал с выхода усилителя 15 после снятия блокировки подается на разомкнутый контакт 13 реле 12 и не воздействует на вход элемента 2 ИЛИ..При изменении кодовой комбинации н приемнике 8 сигнал с бО выхода усилителя 14 поступает через замкнутый контакт 13 реле 12 на вход элемента ИЛИ, сигнал которого воздействует на блок 7 фиксации несоответствия. Если при изменении ин- 65 формации двухобмоточное реле 12 является неисправным и не сработает, то его контакт 13 не переключается, а сигнал с выхода усилителя 14 воздействует на элемент 2 ИЛИ, в течение времени, большего, чем задержка в элементе

4,произойдет сонпадение сигналон с выходов элементов 2 и 4 на входах элемент 3 и сигнал с его выхода переключит реле 11, свидетельствуя о неисправности в блоке сигнализации.

Таким образом, предлагаемое устройство позволяет контролировать исправность блоков сигнализации, предотвращает воэможность ложного отображения сигналов и повышает достоверность приема информации.

Формула изобретения

1. Устройство для приема телесигна- лов, содержащее блок считывания, вход которого соединен со входом считывания устройства, первый выход подключен к первому входу блока адреса, второй вход которого соединен со входом сигнала адреса устройства, выход блока адреса подключен к первым входам блоков сигнализации, вторые входы которых соединены с соответствующими выходами приемника кода, нторой выход блока считывания подключен ко входу элемента временной задержки, блок фиксации неисправности и блок фиксации несоответствия, о т л и ч а ющ е е с я тем, что, с целью повышения достонерности приема сигналов, в устройство введены элемент И и элемент ИЛИ, выходы блоков сигнализации подключены к соответствующим входам элемента ИЛИ, первый выход которого соединен с первым входом элемента И, выход элемента временной задержки соединен со вторым входом элемента И, выход которого подключен к блоку фиксации неисправности, второй выход элемента ИЛИ соединен с соответствующим входом блока фиксации несоответствия.

2. Устройство по п.1, о т л ич а ю щ е е с я тем, что каждый блок сигнализации выполнен на двух усилителях и на днухобмоточном реле, первые входы усилителей соединены с первыми входами блока сигнализации, вторые входы усилителей подключены к соответствующим вторым входам блока сигнализации, выход каждого усилителя соединен с соответствующей обмоткой реле и с соответствующим неподвижным контактом реле, подвижный контакт реле подключен к выходу блока сигнализации.

Источники информации, принятые во внимание при экспертизе

1. Комплектное устройство телемеханики КУСТ-A,Á.Òåõíè÷åñêoå описание и инструкция по эксплуатации PM 1.260.

028,ТО, 1976 г.

2.Авторское свидетельство СССР

9 432574„ кл. 5 08 С 19/28, 05.01.72 (прототип).
