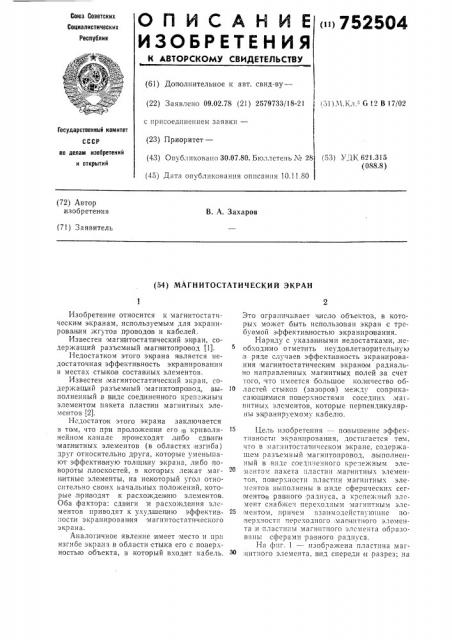

О П И С А H И Е» >752504

ИЗО БР Е ТЕ Н И Я

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (б1) Дополнительное к авт. свид-ву— (22) Заявлено 09.02.78 (21) 2579733/18-21»51) М,Кл,з G 12 В 17/02 с присоедпнение»м заявки—

Государственный комитет (23) Приоритет— (43) Опубликовано 30.07.80. Бюллетень М 28 (45) Дата опубликования описания 10.11.80 по делам изобретений и открытий (53) У3,К 621.315 (088.8) (72) Автор изобретения

В. А. Захаров (71) Заявитель (54) МАГНИТОСТАТИЧЕСКИй ЭКРАН

Изобретение относится к магнитостатическим экранам, используемым для экранирования жгутов проводов и кабелей.

Известен магнитостатический э»оран, содержащий разъемный 1магн итопровод 11).

Недостатком этого экрана является недостаточная эффективность экранирования в местах стыков составных элементов.

Известен магнитостатический экран, содержащий разъемный магнитоспровод„выпол»»е»»ный,в виде соединенного крепежным элементом пакета пластин магнитных элементов I;2).

Недостаток этого экрана заключается в том, что при проложении его 1в криволинейном канале происходят либо сдвига» магнитных элементов (в областях изгиба) друг относительно друга, которые уменьшают эффективную толщину экрана, либо повороты, плоскостей, в KQTolpblx лежат магнитные элементы, на некоторый угол относительно своих начальных положений, которые,приводят к расхождению элементов.

Оба фактора: сдвиги т» расхонсдения элементов приводят к ухудшению эффектив:»ости экранирования магнитостатического экрана.

Аналогичное явление имеет место и пр»1 изгибе экрана в области стыка его с поверхностью объекта, в который входит кабель.

Это огранич»»вает число объектов, в которых может быть использован экран с треб .омой эффективностью экранирс»вания.

Наряду с указан ным»» недостатками,,необходи мо отмет»1»ть неудовлетворительную в ряде случаев эффективность экранирова.ния магнитостатическиьм экраном радиально направленных магнитных полей за счет того, что имеется большое количество об10 ластей стыков (зазоров) между соприкасающи мися поверхностями соседних магш»тных элементов, которые перпендикулярны эюранируемому кабелю.

Цель изобретения — п»хвышение эффект»»вностн экранпрования, достигается твм, что В х»агн»»тостат(1»ческом экране, содержащем разъемный магнитопровод,,выполненный в впдс соединенного крепежных» элементом пакета пластин магнитных элеменТоВ, поверхности пластин маг»»IITHblx элементов выполнены в;виде сферических сег1м ен тО в р а вн ого p a zl lyca, a и р cT»e l»1» ы Й эл емент снабжс;» переходным магнитным эле25 |ментом, п1ричем вза»» моде»»ствуюп»1»е поверхности переходного магич»тного элемента .и пластины магнитного элемента ооразованы сферами равного радиуса.

На фпг. 1 —,изображена пластина маг.нит:»ого элемента, впд спереди и разрез; на фиг. 2 — магнитостатический экран, общий в,ид.

Магнитостагический экран состоит im пластин 1 магнитных элементов, стыка 2 между составными частями пластин, внешней поверхности 8 магнитного элемента,,внутренней поверх носги 4 магнитного элемента, цилиндрической пружины 5 сжатия, один .конец .кото рой упирается в крышку б, выполненную из магнитомягкого материала, а другой конец — в переходной магнитный элемент 7. На .внешней поверхности мапнитного. элемента, размещена часть оболочки 8, выполненной из эласгичного материала, например резины, прикрепленная к указанной поверх ности .пр ижииным кольцом 9, которое сопряжено с кромкой б по скользящей посадке. противоположный конец оболочки 8 прикреплен к переходному магнитному элементу .10 прижим ным кольцом 11. с1ерез отверстия элемента 7 и маг,нитных элементов, один из которых обозначен через 12 и зазор 18,между, ними проведен гибкий металлорукав 14, один конец кото рого прикреплен к,переходному элементу 10, а другой — к крышке б . Диаметр отверстия в магн итных элементах больше диаметра металлорукава. Все магн итные элементы выполнены из магнитомягкого материала. Переходные магнитные элементы 7,и 10 выполнены оплошньпми.

Эластичная оболочка 8 необходима для

>возвращения магнипных элементов в исходное положение после,распрямлен ия экрана.

Каждый магнитный элемент выполнен в виде тела, ограниченного двумя поверхностями, представляющими сферические сегменты одинакового радиуса кривизны, размещенные так, что их высоты лежат на од;ной оси, а .вершины сдвинуты друг относительно друга вдоль этой оси на,расстояние, определяемое толщиной магнитного элемента.

При изгибе магнитостатического экрана магнитные элементы перемещаются по контактирующим поверхностям в области изгиба и в соседних с ней областях без об разования зазоров и расхождений, благода ря одинаковому радиусу .кр иьизны повсрх ностей и пружине, прижимающей эти ъгагнитные элементы друг .к другу. Аналогичные перемещения имеют место и относительно переходного магн ит ного элемента.

Это позволяет обеспечить отсутствие расхождения магнитных элементов в областях изгибов экрана, что сохраняет эффективность экраниро вания.

Одновременно с этим, так как поверхности всех магнитных элементов (з а исклю5 чением тех поверхностей .переходных элементов, которые соприкасаются с объектами 15) представляют сферические сегменты одинакового радиуса, кривизны, то вектор магнитной, индукции радиально,направ>0 ленного .поля будет уменьшаться за счет прохождения через материал указанных элементов, а,не через стыки между их поверхностям и, что повышает эффективность экранирования от магнитного поля указанного направления.

При расп рямлении экрана эластичная оболочка 8, за счет, натяжения, .вызванного смещенными при изгибе элементами, возвращает их в исходное положение.

20 Гибкий металлорук@в обладает свойством практически .не изменять своего диаметра;и .незначительно изменять длину при различных изгибах. Эта способность служит для,исключения произвольного смещения магнитных элементов, которое могло

obl вызвать IIBpBKpbITIHH рабочего отверстия, в котором проложен кабель 1б, а также способствует минимизации зазора между указанными элементами.

Формула .изобретения

Магнитостатичесиий экран, преимущест.венно для жгута проводов, содержащий разъемный магнитопровод, выполненный в виде соединенного крепежным элементом пакета пластин IMBI;H HTных элементов, о тл и ч а ю щи и с я тем, что, с целью повышения эффективносги экранирования, по40 верхности пластин магнитных элементов выполнены,B,âIèäå сферических сегментов равного радиуса, а ирепежный элемент снабжен пвреходным магнезитHbIM элементом, причем взаимодействующие поверхности пе4 реходного магнитного элемента и пластины магнитного элеменга образованы сферами равного радиуса.

Источники информации, принятые во

50 внимание при проведениями экспергизы:

1. Доли П. Л. Электротехнические защ|итные средства .и предохран ительные п риспособления. М., «Энергия», 1966, с. 75.

2. Авторское свидетельство СССР № 546019, кл. Н 01 В 13/22, 29.04.74 (прототип) .
