Реферат



Класс ЗОа;--1м. № 75292

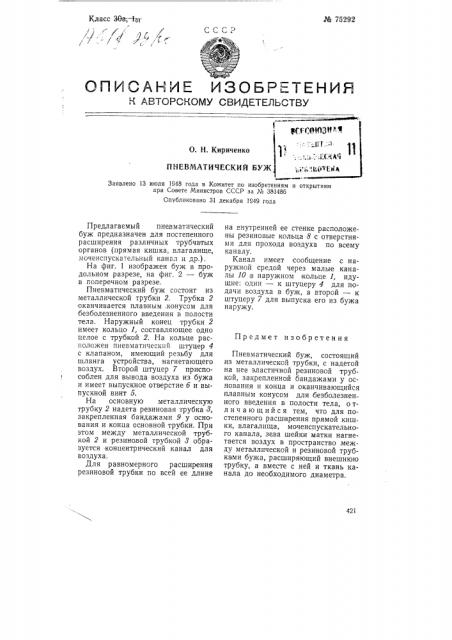

/ сОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

О. H. Кириченко

ПНЕВМАТИЧЕСКИЙ БУЖ

Заявлено 13 июля 1948 года в Комитет по изобретениям и открытиям при Совете Министров СССР за № 381486

Спубликовано 31 декабря 1949 года

Предмет изобретения

421

Предлагаемый пневматический буж предназначен для постепенного расширения различных трубчатых органов (прямая кишка, влагалище, мочеиспускательный канал и др.).

На фиг. 1 изображен буж в продольном разрезе, на фиг. 2 — буж в гоперечном разрезе.

Пневматический буж состоит из металлической трубки 2. Трубка 2 оканчивается плавным, конусом для безболезненного введения в полости тела. Наружный конец трубки 2 имеет кольцо 1, составляющее одно целое с трубкой 2. На кольце расположен пневматический штуцер 4 с клапаном, имеющий резьбу для шланга устройства, нагнетающего воздух. Второй штуцер 7 приспособлен для вывода воздуха из бужа и имеет выпускное отверстие б и выпускной винт 5.

На основную металлическую трубку 2 надета резиновая трубка 3, закрепленная бандажами 9 у основания и конца основной тру|бки. При этом между металлической трубкой 2 и резиновой трубкой 8 образуется концентрический канал для воздуха.

Для равномерного расширения резиновой трубки по всей ее длине на внутренней ее стенке расположены резиновые кольца 8 с отверстиями для прохода воздуха по всему каналу.

Канал имеет сообщение с наружной средой через малые каналы 10,в наружном кольце 1, идущие: один — к штуцеру 4 для подачи воздуха в буж, а .второй — к штуцеру 7 для выпуска его из бужа наружу.

Пневматический буж, состоящий из металлической трубки, с надетой на нее эластичной резиновой трубкой, закрепленной бандажами у основания и конца и оканчивающийся плавным конусом для безболезненного введения в полости тела, отличающийся тем, что для постепенного расширения прямой кишки, влагалища, мочеиспускательного канала, зева шейки матки нагнетается воздух в пространство между металлической и резиновой трубками бужа, расширяющий внешнюю трубку, а вместе с ней и ткань канала до необходимого диаметра.
