Реферат



№ 75330 (. С С P

Класс бЗа, Зб

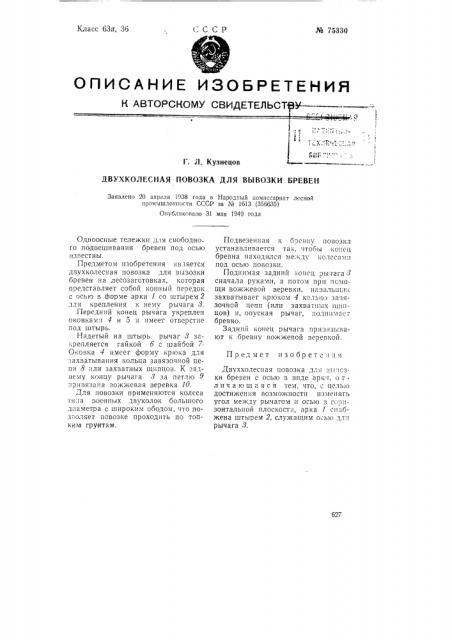

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТ У= Ъ1

rР1 t °

Г. Л. Кузнецов

ДВУХКОЛЕСНАЯ ПОВОЗКА ДЛЯ ВЫВОЗКИ БРЕВЕН

Заявлено 20 апреля 1938 года в Народный комиссариат лесной промышленности СССР за K 1613 (356635) Опубликовано 31 мая 1949 года

Предмет изобрете:i «я

Двухколесная повозка дл«вьг.саки бревен с осью в виде арк t, о тл и ч а ю щ а я с я тем, что, с целью достижения возможности изменять угол между рычагом и осью в г грпзонтальной плоскост.t, арка 1 снабжена штырем 2, служащим осью длп рычага 3.

627

Одноосные тележки для свободно го подвешивания бревен под осью известны.

Предметом изобретения «вдяется двухколесная повозка для вызозки бревен на лесозаготовках, которая представляет собой конный передок с осью в форме арки 1 со штырем 2 для крепления к нему рычага 8.

Передний конец рычага укреплен оковками 4 и 5 и имеет отверстие под штырь.

Надетый на штырь рычаг 3 закрепляется гайкой б с шайоой 7.

Оковка 4 имеет форму крюка для .ахватывания кольца завязочной цепи 8 нли захватных щипцов. К заднему концу рычага 8 за петлю привязана вожжевая веревка 10.

Для повозки применяются колеса

TH Iа ьсен ых двуколок большого д1«аметра с широким ободом, что поз-..оляет повозке проходить по топки.1 грунтам.

Подвезенная к бревну повозка устанавливается так, чтосы конец бревна находился ме:кду одесамя под осью повозки.

Поднимая заднии овец рычага . 1 сначала руками, а потом прп помощи вожжевой веревки, навальщик захватывает крюком 4 кольцо зазязочной цепи (или захватных щипцов) и, опуская рычаг, поднимает бревно.

Задний конец рычага признзывают к бревну вожжевой веревкой.
