Устройство фурсова для тренировки пловцов

Устройство фурсова для тренировки пловцов

Иллюстрации

Показать все

Реферат

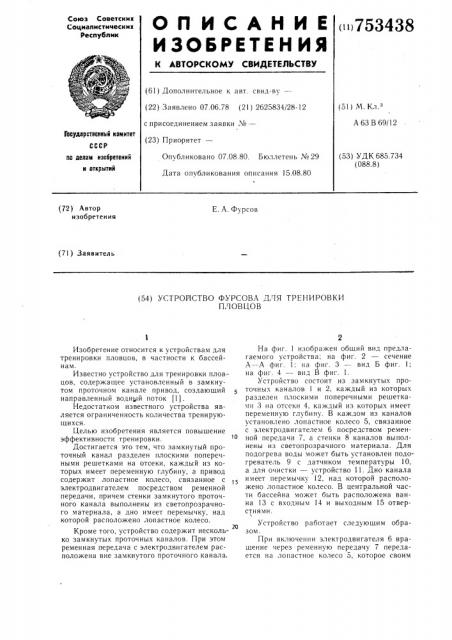

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советск их

Социалистическик

Реслублик ii) 753438 (61) Дополнительное к авт. свид-ву— (22) Заявлено 07.06.78 (21) 2625834/28-12 с присоединением заявки №вЂ” (23) Приоритет— (5l) М К 3

А 63 В 69/12

Государственный комитет (53) УД К 685. 734 (088.8) Опубликовано 07.08.80. Бюллетень № 29

Дата опубликования описания 15.08.80 па делам изобретений и открытий (72) Автор изобретения

E. А. Фурсов (71) Заявитель (54) УСТРОЙСТВО ФУРСОВА ДЛЯ ТРЕНИРОВКИ

ПЛОВЦОВ

Изобретение относится к устройствам для тренировки пловцов, в частности к бассейнам.

Известно устройство для тренировки пловцов, содержащее установленный в замкнутом проточном канале привод, создающий направленный воднуй поток (1).

Недостатком известного устройства является ограниченность количества тренирующихся.

Целью изобретения является повышение эффективности тренировки.

Достигается это тем, что замкнутый проточный канал разделен плоскими поперечными решетками на отсеки, каждый из которых имеет переменную глубину, а привод содержит лопастное колесо, связанное с электродвигателем посредством ременной передачи, причем стенки замкнутого проточного канала выполнены из светопрозрачного материала, а дно имеет перемычку, над которой расположено лопастное колесо.

Кроме того, устройство содержит несколько замкнутых проточных каналов. При этом ременная передача с электродвигателем расположена вне замкнутого проточного канала.

На фиг. 1 изображен общий вид предлагаемого устройства; на фиг. 2 — сечение

А — А фиг. 1: на фи-. 3 — вид Б фиг. l; на фиг. 4 — вид В фиг. 1.

Устройство состоит из замкнутых проточных каналов 1 и 2, каждый из которых разделен плоскими поперечными решетками 3 на отсеки 4, каждый из которых имеет переменную глубину. В каждом из каналов установлено лопастное колесо 5, связанное с электродвигателем 6 посредством ременной передачи 7, а стенки 8 каналов выполнены из светопрозрачного материала. Для подогрева воды может быть установлен подогреватель 9 с датчиком температуры 10, а для очистки — устройство 11. Дно канала имеет перемычку 12, над которой расположено лопастное колесо. В центральной части бассейна может быть расположена ванна 13 с входным 14 и выходным 15 отверстиями.

Устройство работает следующим образом.

При включении электродвигателя 6 вращение через ременную передачу 7 передается на лопастное колесо 5, которое своим

753438 вращением создает водный поток в замкнутом проточном канале. Пловцы плывут навстречу потоку, а тренер наблюдает за их движениями через светопрозрачные стенки 8.

Формула изобретения

1. Устройство для тренировки пловцов, содержащее установленный в замкнутом проточном канале привод, создающий направленный водный поток, отличающееся î тем, что, с целью повышения эффективности тренировки, замкнутый проточный канал разделен плоскими поперечными решетками на отсеки, каждый из которых имеет переменную глубину, привод содержит лопастное

1$ колесо, связанное с электродвигателем посредством ременной передачи, причем стенки замкнутого проточного канала выполнены из светопрозрачного материала, а дно имеет перемычку, над которой расположено лопастное колесо.

2. Устройство по п. 1, отличающееся тем, что оно содержит несколько замкнутых проточных каналов.

3. Устройг о по пп. 1 и 2, отличающееся тем, что ре ная передача с электродвигателем расположена вне замкнутого проточного канала.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 187577, кл. А 63 В 69/12, 1965 (прототип).

753438

Вид б

Составитель В. Буланов

Редактор Л. Волкова Техред К. Шуфрич Корректор М. Демчик

Заказ 4794/4 Тираж 436 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий ! 13035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП <Патент>, г. Ужгород, ул. Проектная, 4
