Реферат

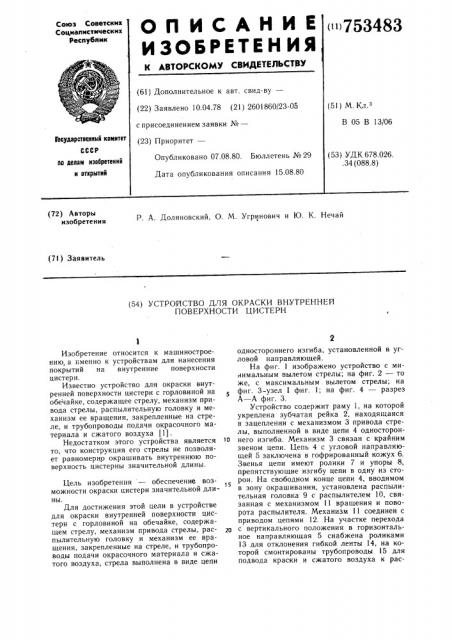

Союз Советских

Социалистических

Реслублик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 10.04.78 (21) 2601860)23-05 с присоединением заявки Ke— (23) Приоритет— (51) М. Кл.з

В 05 В 13/06

Гасударственный квмнтет

СССР

Опубликовано 07.08.80. Бюллетень Ко 29

Дата опубликования описания 15.08.80 (53) УДК 678.026..34 (088.8) ло делам нзобретеннй н вткрытнй (72) Авторы изобретения

P. А. Доляновский, О. М. Угринович и Ю. К. Нечай (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ОКРАСКИ ВНУТРЕННЕИ

ПОВЕРХНОСТИ ЦИСТЕРН

Изобретение относится к машиностроению, а именно к устройствам для нанесения покрытий на внутренние поверхности цистерн.

Известно устройство для окраски внутренней поверхности цистерн с горловиной на обечайке, содержащее стрелу, механизм привода стрелы, распылительную головку и механизм ее вращения, закрепленные на стреле, и трубопроводы подачи окрасочного материала и сжатого воздуха (1).

Недостатком этого устройства является то, что конструкция его стрелы не позволяет равномерно окрашивать внутреннюю поверхность цистерны значительной длины.

Цель изобретения — обеспечение возможности окраски цистерн значительной длины.

Для достижения этой цели в устройстве для окраски внутренней поверхности цистерн с горловиной на обечайке, содержащем стрелу, механизм привода стрелы, распылительную головку и механизм ее вращения, закрепленные на стреле, и трубопроводы подачи окрасочного материала и сжатого воздуха, стрела выполнена в виде цепи одностороннего изгиба, установленной в угловой направляющей.

На фиг. 1 изображено устройство с минимальным вылетом стрелы; на фиг. 2 — то же, с максимальным вылетом стрелы; на фиг. 3-узел 1 фиг. 1; на фиг. 4 — разрез

А — А фиг. 3.

Устройство содержит раму 1, на которой укреплена зубчатая рейка 2, находящаяся в зацеплении с механизмом 3 привода стрелы, выполненной в виде цепи 4 односторон1о него изгиба. Механизм 3 связан с крайним звеном цепи. Цепь 4 с угловой направляющей 5 заключена в гофрированный кожух 6.

Звенья цепи имеют ролики 7 и упоры 8, препятствующие изгибу цепи в одну из сто15 рон. На свободном конце цепи 4, вводимом в зону окрашивания, установлена распылительная головка 9 с распылителем 10, связанная с механизмом 11 вращения и поворота распылителя. Механизм 11 соединен с приводом цепями 12. На участке перехода с вертикального положения в горизонтальное направляющая 5 снабжена роликами

13 для отклонения гибкой ленты 14, на которой смонтированы трубопроводы 15 для подвода краски и сжатого воздуха к рас753483 пылителю. Для подвешивания устройства над горловиной цистерны и введения его внутрь последней оно снабжено подвесным поворотным механизмом 16.

Устройство работает следующим образом.

Устройство при минимальном вылете стрелы и установке распылителя в положение II располагают над горловиной цистерны и опускают внутрь нее до совпадения оси вращения распылительной головки 9 с продольной осью цистерны. Устанавливают распылитель в положение 111 и при помощи привода (на чертежах не показан) перемещают механизм 3 по зубчатой рейке 2.

Механизм 3 перемещает цепь 4 по направляющей 5, увеличивая вылет стрелы и распрямляя гофрированный кожух 6.

При выходе цепи 4 с горизонтального участка направляющей 5 упоры 8 звеньев цепи входят в контакт друг с другом, удерживают цепь в горизонтальном положении и препятствуют изгибу ее под действием собственного веса, веса распылительной головки 9 и других расположенных на стреле механизмов.

При максимальном вылете стрелы через трубопроводы 15 подают краску и сжатый воздух к распылительной головке 9 и приводят ее во вращение. Начинается окраска торцовой части цистерны. Затем включают привод цепей 12 механизма 11 поворота распылителя 10 и устанавливают последний в положение IV. Перемещая механизм 3 в обратном направлении (на фиг. 1 и 2 влево), уменьшают вылет стрелы, постепенно переводят распылитель 10 из положения IV в положение II и, не прекращая вращение распылительной головки 9, окрашивают цилиндрическую часть цистерны. При этом ролики 13 отклоняют гибкую ленту 14 несущую трубопроводы 15, что исключает. трение между лентой и направляющими 5.

При минимальном вылете стрелы при помощи механизма 16. устройство поворачивают на 180 и в том же порядке окрашивают вторую половину цистерны.

Описанное устройство позволяет окрашивать цистерны любой длины при высоком качестве покрытия.

Формула изобретения

1$

Устройство для окраски внутренней поверхности цистерн с горловиной на обечайке, содержащее стрелу, механизм привода стрелы, распылительную головку и мехагв низм ее вращения, закрепленные на стреле, и трубопроводы подачи окрасочного материала и сжатого воздуха, отличающееся тем что, с целью обеспечения возможности окраски цистерн значительной длины, стрела выполнена в виде цепи одностороннего изгиба, установленной в угловой направляющей.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

3o № 486805, кл. В 05 В 13/06, 1973 (прототип).
