Устройство для изготовления драночных ковриков

Устройство для изготовления драночных ковриков

Иллюстрации

Показать все

Реферат



Союз Советских

Социалистических

Республик

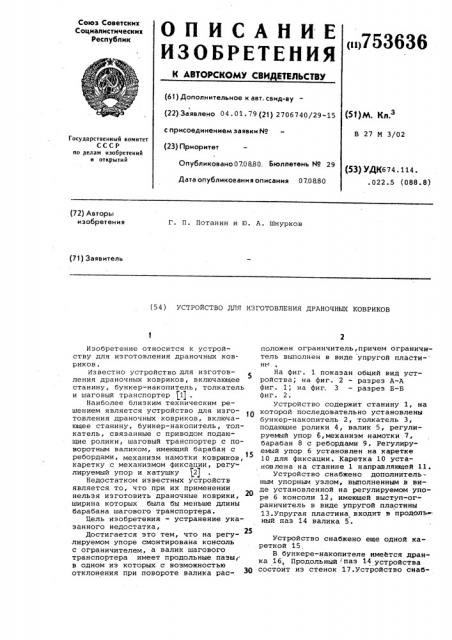

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

<л753636 (61) Дополнительное к авт. свид-ву (22) Заявлено 04. 01. 79 (21) 2706740/29-15 с присоединением заявки ¹ (53)М, Кл

В 27 М 3/02

Государственный комитет

СССР ио делам изобретений и открытий (23) Приоритет

Опубликовано 070880. Бюллетень № 29

Дата опубликования описания 070880 (53) УДК674 ° 114. .022.5 {088.8) (72) Авторы изобретения

Г. П. Потанин и Ю. А. Шнурков (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ИЗГОТОВЛЕНИЯ ДРАНОЧНЫХ КОВРИКОВ

Изобретение относится к устройству для изготовления драночных ковриков.

Известно устройство для изготов5 ления драночных ковриков, включающее станину, бункер-накопитель, толкатель и шаговый транспортер (11 .

Наиболее близким техническим решением является устройство для изготовления драночных ковриков, включающее станину, бункер-накопитель, толкатель, связанные с приводом подающие ролики, шаговый транспортер с поворотным валиком, имеющий барабан с ребордами механизм намотки ковриков, 15 каретку с механизмом фиксации, регулируемый упор и катушку 2)

Недостатком известных устройств является то, что при их применении нельзя изготовить драночные коврики, ширина которых была бы меньше длины барабана шагового транспортера.

Цель изобретения — устранение указанного недостатка, 25

Достигается это тем, что на регулируемом упоре смонтирована консоль с ограничителем, а валик шагового транспортера имеет продольные пазы : в одном из которых с воэможностью отклонения при повороте валика расположен ограничитель, причем ограничитель выполнен в виде упругой пластины

На фиг. 1 показан общий вид устройства, на фиг. 2 — разрез A-A фиг. 1; на фиг. 3 — разрез В-В фиг. 2.

Устройство содержит станину 1, на которой последовательно установлены бункер-накопитель 2, толкатель 3, подающие ролики 4, валик 5, регулируемый упор б,механизм намотки 7, барабан 8 с ребордами 9. Регулируемый упор б установлен на каретке

10 для фиксации. Каретка 10 установлена на станине 1 направляющей 11.

Устройство снабжено дополнительным упорным узлом, выполненным в виде установленной на регулируемом упоре б консоли 12, имеющей выступ-ограничитель в виде упругой пластины

13.упругая пластина входит в продоль ный паэ 14 валика 5.

Устройство снабжено еще одной кареткой 15, В бункере-накопителе имеется дранка 16. Продольный паз 14 устройства состоит иэ стенок 17.устройство снаб753636 жено также катушками 18 для прикручивания дранки 16.

Устройство работает следующим сбразом.

Каретку 15. с подающими роликами

4 устанавливают поблизости от валика

5 так, чтобы она не мешала повороту валика. Регулируемый упор б с консолью 12 по направляющей 11 устанавливают так, чтобы упругая пластина

13 находилась в продольном пазу 14, валика 5 и отстояла от каретки 15 на расстоянии, равном длине используемой дранки 16. Расстояние между ребордами 9 устанавливают равным ширине изготавливаемого драночного коврика. После настройки каретку 10 и реборды 9 фиксируют.

Дранка 16 толкателем 3 выталкивается из бункера-накопителя 2 и роли-. ками 4 подается в продольный паз 14 валика 5 до упругой пластины 13, отгибается стенками 17 продольного паза 14 в следующий продольный паз

14. После этого катушки 18 прокруч:ивают дранку 16 увяэочной проволокой к драночному коврику. В это время толкатель 3 возвращается в исходное положение. Затем цикл повторяется.

Готовый драночный коврик наматывается между ребордами 9 и на барабан 8 механизма намотки 7.

Формула изобретения

1. Устройство . для изготовления драночных ковриков, включающее станину, бункер-накопитель, толкатель, связанные с приводом подающие ролики, шаговый транспортер с поворотным валиком, имеющий барабан с ребордами, механизм намотки ковриков, каретку с механизмом фиксации, регулируемый упор и катушку, о т.л и ч а ю щ е ес я тем, что, с целью обеспечения возможности изготовления драночных ковриков шириной менее длины валика шагового транспортера, на регулируемом упоре смонтирована консоль

15 с ограничителем, а валик шагового транспортера имеет продольные пазы, в одном из которых с воэможностью отклонения при повороте валика расположен ограничитель.

2О 2. Устройство.по п. 1, о т л ич а ю щ е е с я тем, что ограничитель выполнен в виде упругой пластины.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 321371, кл. В 27 М 3/02 1970.

2. Авторское свидетельство СССР

Р 502751, кл, А 27.N 3/02 (прототип) 753636

Б-Б

17 фиг.д
