Союз Советскик

Социалистических

Ресттублик

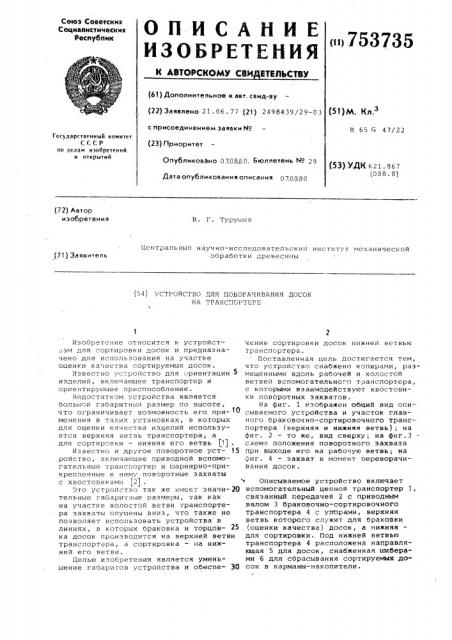

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

<1>753735

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (б1) Дополнительное к ввт. свид-ву (22) Заявлено 21. 06. 77 (21) 2498439/29-03 с присоединением заявки ¹ (23) Г1риоритет

Опубликовано 070880. Бюллетень 1ч9 29

Дата опубликования описания 070380 (51)М. Кл.з

В 65 4 47/22

Государственный комитеT

СССР по делам изобретений и открытий (53) УДК 621.867 (088. 8) {72) Автор изобретения

В. Г. Турущев

Центральный научно-исследовательский институт механической обработки древесины (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ПОВОРАЧИВАНИЯ ДОСОК

H A Р 7 Н С т1G Е> Т В Р с, к

Изобретение относится к устройстам для сортировки досок и предназначено для иcïaëüçîâàíèÿ на участке оценки ка сества сортируемых досок.

Известно ус";ройство для; риентации изделий, включающее транспортер и ориентирующее приспособление.

Недостатком устройства является большой габаритныи размер по высоте, что ограчичивает возможность его применения в таких установках, в которых для оценки качества изделий используется верхняя ветвь транспортера, а для сортировки — нижняя его ветвь (11 .

Известно H другое поворотное уст- 15 ройство, включающее приводной вспомогательныи транспортер и шарнирно-прикрепленные к нему поворотные захваты с хвостовиками 1,2j .

Это устройство так же имеет значи-2Q тельные габаритные размеры, так как на участке холостой ветви транспортера захваты опущены вниз, что также не позволяет использовать устройства в линиях, в которых браковка и торцов- 2з ка досок производится на верхней ветви транспортера, а сортировка — на нижней его ветви.

Целью изобретения является уменьшение габаритов устройства и обеспе- 30 чение сортировки досок нижней ветвью транспортера.

Поставленная цель достигается тем, что устройство снабжено копирами, размещенными вдоль рабочей и холостой ветвей вспомогательного транспортера, с которыми взаимодействуют хвостовики поворотных захватов.

На фиг. 1 изображен общий вид описываемого устройства и участок главного браковочно-сортировочного транспортера (верхняя и нижняя ветвь); на фиг. 2 — то же, вид сверху; на фиг.3 с;нема положения поворотного захвата при выходе его на рабочую ветвь; на фиг. 4 — захват в момент переворачивания досок.

Описываемое устройство включает вспомогательный цепной транспортер 1, связанный передачей 2 с приводным валом 3 браковочно-сортировочного транспортера 4 с упорами, верхняя ветвь которого служит для браковки (оценки качества) досок, а нижняя для сортировки. Под нижней ветвью транспортера 4 расположена направляющая 5 для досок, снабженная шиберами 6 для сбрасывания сортируемых досок в карманы-накопители.

753735

K цепи транспортера 1 шарнирно прикреплен поворотный захват 7 с хвостовиком 8, ролик 9 которого опирается на копирное устройство, выполненное в виде отрезков шин 10 и 11, расположенных вдоль рабочей и холостой ветвей вспомогательного транспортера 1.

При выходе на рабочую ветвь (фиг. 3) поворотный захват 7, опираясь роликом хвостовика 8 на копирную шину 10, поворачивается, снимает доску 12 с упоров транспорте- ра 4 и несет ее в наклонном положении к браковщику, оценивающему одну пласть и одну кромку доски (фиг. 1).

При огибании ведущей звездочки (фиг.4) t> захват 7 наклоняется e,,е больше, переворачивает доску и, переходя на холостую ветвь и опираясь роликом хвостовика 8 на копирную шину 11, проходит над уровнем досок, перемещае- 3Q мых сортировочной ветвью транспортера 4 по направляющей 5. Посл переворачивания доски браковщик оценивает другую пласть и кромку доски, после чего задает команду сорта доски.

Выполнение устройства согласно изобретению, отличаясь простотой конструкции, позволяет испольэовать его в линии браковки, торцовки и сортировки досок, в которых в качестве рабочих ветвей используются верхняя и нижняя ветви транспортера.

Формула изобретения

Устройство для поворачивания досок на транспортере линии браковки, торцовки и сортировки досок, включающее приводной вспомогательный трансгортер и шарнирно прикрепленные к нему поворотные захваты с хвостовиками, о тл и ч а ю щ е е с я тем, что, с целью уменьшения габаритов устройства и обеспечения сортировки досок нижней ветвью транспортера, оно снабжено копирами, размещенными вдоль рабочей и холостой ветвей вспомогательного транспортера, с которыми взаимодействуют хвостовики поворотных захватов.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 370140, кл. В 65 6 57/00, «971.

2. Патент СНА 9 3426882, кл. В 65 G 47/24,оьублик.1969 (прототип), аказ 4829 15 Тираж 914 Подпи

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035 Москва Ъ-35 Ваушскаа каб., а. 43 5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

Составитель Б. Толчанов

Редактор В. Смирягина Техред A КУликовская Корректор Б. Бутяга сное
