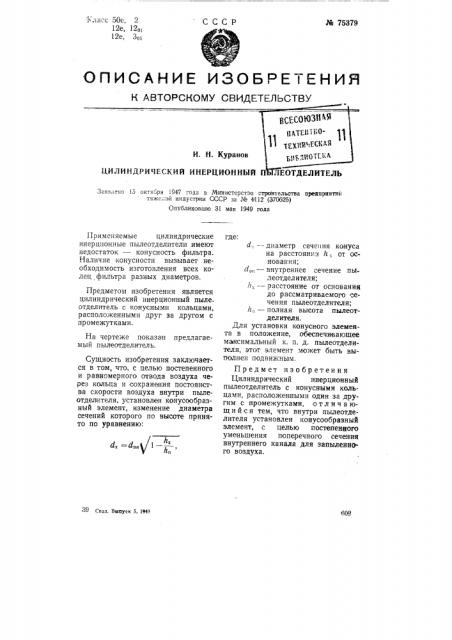

ОПИСАНИК ИЗОЬ1ЕтЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ЦИЛИНДРИЧЕСКИЙ ИНЕРЦИОННБ!Й 1ЛЕОТДЕЛИТЕЛЬ

Заявлено 15 октября 1947 года в Министерство строительства предприятий тяжелой индустрии СССР аа № 4112 (370625) Опубликовано 31 мая 1949 года

Применяемые цилиндрические инерционные пылеотделители имеют недостаток — конусность фильтра.

Наличие конусности вызывает необходимость изготовления всех колец фильтра разных диаметров. где

Предметом изобретения является цилиндрический инерционный пыле отделитель с конусными кольцами, расположенными друг за другом с промежутками.

На чертеже показан предлагаемый пылеотделитель.

39 свод. Выпуск 5, 1949

600

Сущность изобретения заключается в том, что, с целью постепенного и равномерного отвода воздуха через кольца и сохранения постоянства скорости воздуха внутри пылеотдел ителя, установлен конусообразный элемент, изменение диаметра сечений которого по высоте принято по уравнению: ггк — диаметр сечения конуса на расстоянии h, от основания;

d„,, — внутреннее сечение пылеотделителя;

h, — расстояние от основания до рассматриваемого "ечения пылеотделителя;

n,--„,— полная высота пылеотделителя.

Для установки конусного элемента в положение, обеспечивающее максимальный к. п. д. пылеотделителя, этот элемент может быть выполнен подвижным.

Предмет изобретения

Цилиндрический инерционный пылеотделитель с конусными кольцами, расположенными один за другим с промежутками, о т л и ч а ющи йся тем, что внутри пылеотделителя установлен конусообразный элемент, с целью постепенного уменьшения поперечного сечения внутреннего канала для запыленного воздуха.
