Союз Советскнн

Социалистические

Республик

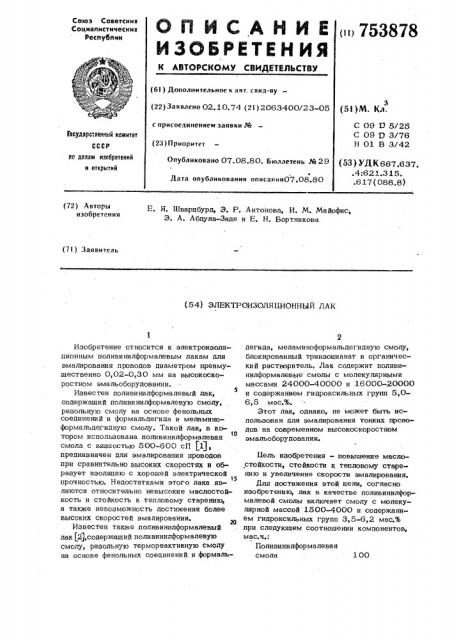

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (и> 753878 (6l ) Дополнительное к авт. свнд-ву (22) Заявлено 02.10.74 (2I ) 2063400/23-05

3 (5! )М. Кл.

С 09 D 5/25

С 09 O 3/76

Н 01 В 3/42 с присоединением заявки J%

Государственный комитет (23) П риоритет

Опубликовано 07.08.80. Бюллетень J% 29 но делен изобретений и открытий (53) УДК667.637. .4:621.3 15. .617(088.8) Ф

Дата опубликования описания07.08.80 (72) А вторн изобретения

E. Я. Шварцбурд, Э. P. Антонова, И. М. Майофис, Э. А. Абдула-Заде и Е. H. Бортникова (?I) Заявитель (54) ЭЛЕКТРОИЗОЛЯБИОННЫЙ ЛА К

Изобретение относится к электроизоляционным поливинилформалевым лакам для эмалирования проводов диаметром преимущественно 0,02-0,30 мм на высокоскоростном эмальоборудовании.

Известен поливинилформалевый лак, содержащий поливинилформалевую смолу, резольную смолу на основе фенольных соединений и формальдегида и меламиноформальдегидную смолу. Такой лак, в коf0 тором использована. поливинилформалевая смола с вязкостью 500-600 сП $1) предназначен для эмалирования проводов при сравнительно высоких скоростях и образует изоляцию с хорошей электрической

15 прочностью. Недостатками этого лака являются относительно невысокие маслостойкость и стойкость к тепловому старению, а также невозможность достижения более высоких скоростей эмалирования.

Известен также поливинилформалевый лак )2j,содержатций поливинилформалевую смолу, резольную термореактивную смолу на основе фенольных соединений и формаль2 дегида, меламиноформальдегидную смолу, блокированный триизоцианат и органический растворитель. Лак содержит поливинилформалевые смолы с молекулярными массами 24000-40000 и 16000-20000 и содержанием,гидроксильных групп 5,06,5 мас.%.

Этот лак, однако, не может быть использован для эмалирования тонких проводов на современном высокоскоростном эмальоборудовании.

Бель изобретения — повышение маслостойкости, стойкости к тепловому сгаренню и увеличение скорости эмалирования.

Для достижения этой цели, согласно изобретению, лак в качестве поливинилформалевой смолы включает смолу с молекулярной массой 1500-4000 и содержанием гидроксильных групп 3,5-6,2 мас.% при следующем соотношении компонентов, мас.ч.:

Поливинилформалевая смола 100

753878

Таблица 1

Рецептура 1

Поливинилформалевая смола (мол. масс. 2000-3000, % ОН 4,5-5,1) 100

100

Ксиленолформальдегидная смола (20%-ный раствор в дикрезоле) 228,3

45,1

505

50,5

Блокированный триизоцианат

Меламиноформальдегидная смола (48%-ный раствор в бутаноле) 4,0

8,4

102,1

96,8

469,5

Рецептура 2

По ливи ни лфор мале вая кислота (мол.масс. 2000-3000, % ОН 5,6-6,2) 100

100

Ксилено тформальдегидная смола (20%-ный раствор в дикрезоле) 45,1

225,3

50,5

50,5

Блокированный триизоцианат

Меламиноформальдегидная смола (48%-ный раствор в бутаноле) 8,4

4,0

102,1

96,8

469,5

Рецептура 3

Поливинилформалевая смола (мол. масс.2000-3000, % ОН 4,5-5,1) 100

100

Резольная смола РСФ-3043 (44%-ный раствор в дикрезоле) 7,7

17,5

58,7

58,7

Блокированный триизоцианат

Меламиноформальдегидная смола (48%-ный раствор в бутаноле) 9,3

19,3

199,1

Три крезол

Резольная термореактивная смола

М еламиноформальдегидная смола

Блокированный триизоцианат

Трик резо л

Фенол

Сольвент-нафта

Трикрезол

Фенол

Сольвент-нафта

7,7-45,1

4,0-9,3

50,5-58,7

Органический растворитель 600-1 100

Конкретное содержание компонентов зависит от типа растворителя.

В табл. 1 приведены примеры рецептур предлагаемого лака.

753878

Продолжение табл, 1

Фенол

Сольвент-нафта

438,6

Рецептура 4

Поливинилформалевая смола (мол.масс. 2000-3000, %

ОН 4,5-5,1) 100

100

Ксиленолформальдегидная смола (20%-ный раствор в дикрезоле) 225,3

45,1

Блокированный триизоцианат

50,5

50,5

Меламиноформальдегидная смола (48%-ный раствор в бутаноле) 8,4

4,0

1,0

1,0

102, 1

96,8

469,5

Лак готовят следующим образом.

К суспензии поливинилформалевой смолы в разбавителе при энергичном перемешивании и нагревании до температуры не более 45 С добавляют растворитель и о раствор резольной смолы и перемешивание продолжают до образования гомогенного раствора. К полученному раствору добавляют раствор меламиноформальдегидной смолы и предварительно измельченный40

Та блица 2

29 29 29 30 . 17 по ВЗ-1

Вязкость по ВЗ-4

Сухой остаток, мас.%

18,0

18,0

18,0 17,4 14,5

Скорость эмалирования, мl мин

220 220

220

150

280

Эластичность, исходная, рывком до разрыва

Выдерживает .

Выдерживает после теплового старения в течение 24 ч при темпера туре, С 160

Выдерживает

155 155

Выдерживает

125

155

Октоат цинка

Трикрезол

Фенол

Сольвент-нафта блокированный триизоцианат, процесс завершается при образовании прозрачного раствора.

Физико-химические свойства предлагаемого лака и характеристика изоляции проводов диаметром 0,06 мм указаны в табл. 2. Для сравнения в табл. 2 приведена характеристика изоляции проводов на основе известного лака.

753878

Продолжение табл. 2

Номер рецептуры предлагаемого лака

1 2 3 4

Ф изико-химическое свойство ак

ВФ-83

Число точечных повреждений

Электрическая прочность, В/0,01 мм

181 0

17 00

1530 1610 1600

Мяслостойкость по методу продевливяния при

100 С, ч.

38

Бензостойкость по методу продавливяния при

25 С, ч

30

7,7-45, 1

Составитель Т. Бровкина

Редактор Л. Ушакове Техред h. Куликовская Корректор Г. Решетник

Заказ 4842/21 Тираж 725 Подписное

ПНИИПИ Государственного комитета СССР по делам изобретений и открытий

1130оо, Москва, Ж SS, Рвушскат наб., я. 4/S

Филиал ППП Патент", r. Ужторот4 ул. Проектная, 4

Кек видно из табл. 2, предлагаемый.

20 ляк позволяет амалироветь провода на высоких скоростях,- например 280 мl мин для провода диаметром 0,06 мм (150 м/мин для известного лака), изоляция на

25 ,основе такого лака обладает высокой месО постойкостью (38 ч при 100 С) и стойкостью к тепловому старению (24 ч при

160 С), что значительно выше аналогичо ных характеристик изоляции не основе из30 вестного лака, Ф ор муля из о бр ете ния

Электроизоляционный лек, включеюший

35 поливипилформелевую смолу, резольную термореяктивную смолу, меляминоформяльдегидную смолу, блокированный триизоцианет и органический рястворитель, о т— л и ч е ю шийся тем, что, с целью повышения меслостоГп ости, стойкости к тепловому старению и увеличения скорости амалирования, в качестве поливинилформялевой смолы он включает смолу с молекулярной массой 1500-4000 и содержени— ем гидроксильных групп 3,5-6,2 мясе% при следуюшем соотношении компонентов, мяс.ч.:

Поливинилформалевая смола 100

Резольная термореактивная смола

Меламиноформяльдегидная смола 4, 0-9,3

Блокированный триизоцие нет 50,5-58,7

Органический рестворитель 600-1100

Источники информации, принятые во внимание при экспертизе

1. Изоляционный ляк CHBA ПВФ/83, проспект фирмы 6. I, С.М.Е., Италия, 1969.

2. Патент США М 3404197, кл. 260-839, опублик. 1968 (прототип).
