Реферат

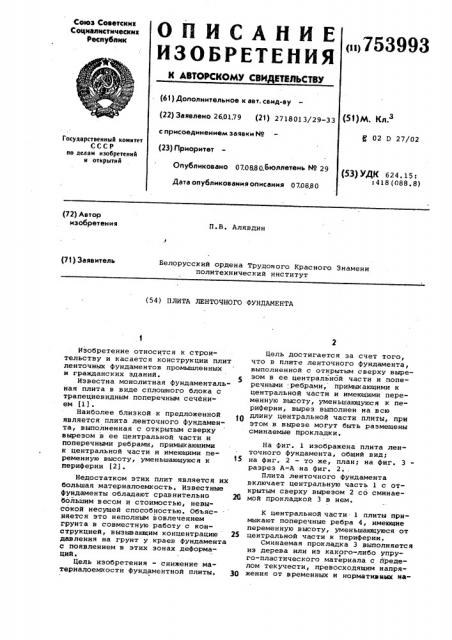

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ ИЗЛЬСТВУ

Союз Советскнв

Соцналнстнческнх

Веснубпнк (ii) 753993 (61) Дополнительное к авт. свид-ву (22) Заявлено 26.01.79 (21) 2718013/29-33 с присоединением заявки М (23) Г)риоритет

Опубликовано 070880.Бюллетень М 29

Дата опубликования описания 070880 (51)М. Кл.

02 Р 27/02

Государственный комитет

СССР оо делам изобретений и открытий (53) УДК 624 15:

:418(088.8) (72) Автор изобретения

П.Б. Алявдин

Белорусский ордена Трудового Красного Знамени политехнический институт (71) Заявитель (54) ПЛИТА ЛЕНТОЧНОГО ФУНДАМЕНТА

Изобретение относится к строительству и касается конструкции плит ленточных фундаментов промышленных и гражданских зданий.

Известна монолитная фундаментальная плита в виде сплошного блока с трапециевидным поперечным сечением (1).

Наиболее близкой к предложенной является плита ленточного фундамента, выполненная с открытым сверху вырезом в ее центральной части и поперечными ребрами, npHMHKBIoloHMH к центральной части и имеющими переменную высоту, уменьшающуюся к периферии (2).

Недостатком этих плит является их большая материалоемкость. Известные фундаменты обладают сравнительно большим весом и стоимостью, невысокой несущей способностью. Объясняется это неполным вовлечением грунта в совместную работу с конструкцией, вызывающим концентрацию давления на грунт у краев фундамента с появлением в этих зонах деформаций.

Цель изобретения — снижение материалоемкости фундаментной плиты.

Цель достигается за счет того, что в плите ленточного фундамента, выполненной с открытым сверху вырезом в ее центральной части и поперечными:ребрами, приМыкающими к центральной части и имеющими переменную высоту, уменьшающуюся к периферии, вырез выполнен на всю длину центральной части плиты, при этом в вырезе могут быть размещены сминаемые прокладки.

На фиг. 1 изображена плита ленточного фундамента, общий виду

15 на фиг. 2 — то же, план; на фиг. 3 разрез A-A на фиг. 2., Плита ленточного фундамента включает центральную часть 1 с открытым сверху вырезом 2 со сминае20 мой прокладкой 3 в нем.

К центральной части 1 плиты примыкают поперечные ребра 4, имеющие переменную высоту, уменьшающуюся от

25 центральной части к периферии.

Сминаемая прокладка 3 выполняется из дерева или из какого-либо упруго-пластического материала с йределом текучести, превосходящим напряЗр жения от временных и нормативных на753993 грузок, но меньшим расчетных напряжений.

Ширина выреза 2 должна составлять

0,05-0,5 поперечного размера фундаментных стен 5. Глубина и форма выреза назначаются из условий прочности и трещиностойкости плиты.

Нагрузка передается от фундаментных стен 5 на центральную часть плиты 1.

Наличие выреза сверху определяет характер работы плиты в ослабленном сечении соответственно как неидеального двустороннего или одностороннего шарнира, что значительно разгружает центральную часть плиты в период эксплуатации и позволяет уменьшить затраты бетона и расход рабочей арматуры в нижней зоне.

Дополнительная возможность повышения: несущей способности основания, особенно для слабых и просадочных грунтов, обеспечивается путем регулирования давления с помощью сминаемой прокладки, помещенной в вырезе. Прокладка обеспечивает также надежную работу сборных плит при транспортировке и монтаже.

Формула изобретения

1. Плита ленточного фундамента, выполненная с открытым сверху вырезом в ее центральной части и поперечными ребрами, примыкающими к центральной части и имеющими переменную высоту, уменьшающуюся к периферии, отличающаяся тем, что, с целью снижения материалоемкости за счет перераспределения усилий в плите, вырез выполнен на всю длину центральной части плиты.

2. Плита по и. 1, о т л и ч а ющ а я с я тем, что в вырезе разме-, щены сминаемые прокладки.

Источники информации, принятые во внимание при экспертизе

1. Грутман М.С. Сборные крупноЩ блочные фундаменты. Киев, Госиздат литературы по строительству и архитектуре УССР, 1956 с. 75.

2. Грутман М.С. Сборные крупноблочнйе фундаменты. Киев, Госиздат литературы по строительству и архитектуре УССР, 1956, с. 40 °
