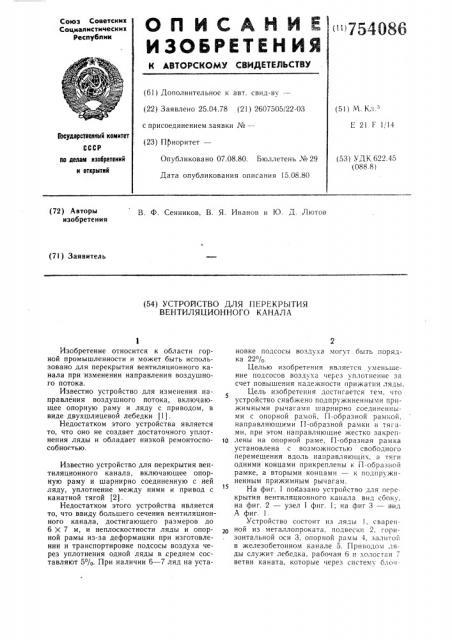

О П И С А Н И Е 1,.7540щ6

ИЗОБРЕТЕНИЯ

Союз Советских

Социапистических

Респубпик (61) Дополнительное к авт. свид-ву— (22) Заявлено 25.04.78 (21) 2607505 22-03 с присоединением заявки №вЂ” (23) Приоритет— (51) M. Кл.

Е 21 F 1/14

Государственный комитет

СССР по делам изобретений и открытий (53) УДК 622.45 (088.8}

Опубликовано 07.08.80. Бюллетень № 29

Дата опубликования описания 15.08.80 (72) Авторы изобретения

В. Ф. Сенников, В. Я. Иванов и Ю. Д. Лютов (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ПЕРЕКРЫТИЯ

ВЕНТИЛЯЦИОННОГО КАНАЛА

Изобретение относится к области горной промышленности и может быть использовано для перекрытия вентиляционного канала при изменении направления воздушного потока.

Известно устройство для изменения направления воздушного потока, включающее опорную раму и ляду с приводом, в виде двухшлицевой лебедки (1).

Недостатком этого устройства является то, что оно не создает достаточного уплотнения ляды и обладает низкой ремонтоспособноетью.

Известно устройство для перекрытия вентиляционного канала, включающее опорную раму и шарнирно соединенную с ней ляду, уплотнение между ними и привод с канатной тягой (2).

Недостатком этого устройства является то, что ввиду большего сечения вентиляционного канала, достигающего размеров до

6 X 7 м, и неплоскостности ляды и опорной рамы из-за деформации при изготовлении и транспортировке подсосы воздуха через уплотнения одной ляды в среднем составляют 5%. При наличии б — 7 ляд на установке подсосы воздуха могут быть порядка 22 /

Целью изобретения является уменьшение подсосов воздуха через уплотнение за счет повышения надежности прижатия ляды.

Цель изобретения достигается тем, что устройство снабжено подпружиненными прижимными рычагами шарнирно соединенными с опорной рамой, П-образноЙ рамкой, направляющими П-образной рамки и тягами, при этом направляющие жестко закрепив лены на опорной раме, П-образная рамка установлена с возможностью свободного перемещения вдоль направляющих. а тяги одними концами прикреплены к П-образной рамке, а вторыми концами — и подпружиненным прижимным рычагам.

На фиг. 1 показано устроиство для перекрытия вентиляционного канала вид сбоку, на фиг. 2 — узел 1 фиг. 1; на фиг 3 — вид

Л фиг. 1.

Устройство состоит из ляды 1, сваренной из металлопроката, подвески 2, горизонтальной оси 3, опорной рамы 4, залитой в железобетонном канале 5. Приводом ляды служит лебедка, рабочая 6 и холостая 7 ветви каната, которые через систему блс 754086 ков 8 удерживают ляду 1 в требуемом положении. Между лядой 1 и опорной рамой 4 установлено уплотнение 9. Сквозь пластины 10 с отверстиями 11 прикреплены к опорной раме 4 с зазором проходят тяги 12, прикрепленные одними концами к П-образной рамке 13 и вторыми концами к подпружиненным прижимным рычагам 14 с цилиндрическими пружинами 15. Подпружиненные прижимные рычаги 14 посредством шарниров 16 закреплены на пластине 17, а опорная рама снабжена жестко закреплен- 1О ными с ней направляющими 18, по которым свободно перемещается П-образная рамка 13.

Работает устройство следующим образом, При работающем вентиляторе ляда 1 находится в нише 19 и удерживается рабочей ветвью 6 каната. Для перекрытия канала 5 (при переходе с одного вентилятора на другой или при реверсировании воздушной струи) ляда 1 опускается относительно оси

3 в положение, показанное на фиг. 1. При зо этом рычаги 14 пружинами 15 отжаты от опорной рамы 4 и находятся за габаритами опускающейся ляды 1, а холостая ветвь 7 каната (концевой канат) свободна с некоторым напуском. Ляда 1 прижимает уплотнение 9 к опорной раме 4, но лебедка не отключается и выбирает напуск холостой ветви 7 каната, создавая напуск рабочей ветви 6 каната. При натяжении холостой ветви

7 каната последний через П-образную раму

13, движущуюся по направляющим 18, и >о тяги 12 поворачивает рычаги 14 до упора в ляду 1, преодолевая сопротивление пружин 15. Лебедка отключается концевым выключателем (при натяжении концевого каната), подпружиненные прижимные рычаги 14, равномерно расположенные по периметру ляды с трех сторон, кроме стороны установки оси 3 вращения ляды, прижимают ляду к опорной раме в нескольких точках.

При открытии ляды выбирается напуск рабочей ветви каната 6 и создается напуск 4 концевого каната 7. Пружины 15 отжимают рычаги 14 совместно с тягами 2 и П-образной рамкой 13 в исходное положение.

После выбора напуска рабочей 6 ветви каната лебедка поднимает полотно ляды 1 в верхнее положение (в нишу 19). Рабочая и концевая ветви каната имеют самостоятельное крепление на барабане лебедки, разделенном на две части.

Использование изобретения позволит повысить надежность прижатия ляды и значительно уменьшить подсосы воздуха через уплотнение.

Формула изобретения

Устройство для перекрытия вентиляционного канала преимущественно стволов шахт, включающее опорную раму и шарнирно соединенную с ней ляду, уплотнение между ними и привод с канатной тягой, отличающееся тем, что, с целью уменьшения подсосов воздуха через уплотнение за счет повышения надежности прижатия ляды, устройство снабжено подпружиненными прижимными рычагами шарнирно соединенными с опорной рамой, П-образной рамкой, направляющими П-образной рамки и тягами, при этом направляющие жестко закреплены на опорной раме, П-образная рамка установлена с возможностью свободного перемещения вдоль направляющих, а тяги одними концами прикреплены к П-образной рамке, а вторыми концами — к подпружиненным прижимным рычагам.

Источники информации, принятые во внимание при экспертизе

1. Кара П. Ф. и др. Центробежный вентилятор ВЦН вЂ” 1,6, М., 1962.

2. Браулавский Ф. А. Вентиляторные установки на шахтах с типовой поверхностью.

Шахтные вентиляторы и вентиляторные установки. Труды конференции по шахтному вентиляторостроению. М., 1957, с. 120—

128 (прототип).

754086

Bud4

Составитель Э. Руднева

Техред К. Шуфрич Корректор Г. Решетник

Тираж 626 Подписное

Редактор Т. Авыдейчик

Заказ 4875/30

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4
