Реферат



Союз Советскими

Социалистических

Республин

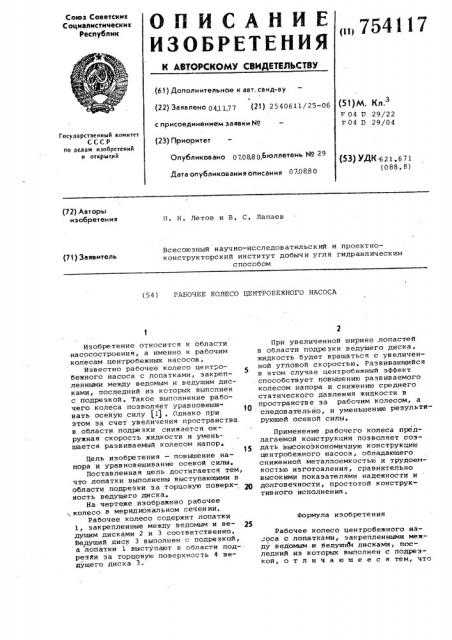

О П И С А Н И Е 7541 7

ИЗОБРЕТЕНИЯ (61) Дополнительное к авт. саид-ву (22) Заявлено 041177 (21) 2540611/25-06 (51)М. Кл.

F 04 D 29/22 р 04 D 29/04 с присоединением заявки ¹ (23) Приоритет

Государствениый комитет

СССР по дедам изобретений и открытий

Опубликовано 07088 0.Бюллетень ¹ 29

Дата опубликования описания 07.08,80 (53) УДК б 21. б 71 (088,8) (22) Авторы изобретения

Н. Н. Летов и В. С. Лапаев

Всесоюзный научно-исследовательский и проектноконструкторский институт добычи угля гидравлическим способом (71) Заявитель (54) РАБОЧЕЕ КОЛЕСО ЦЕНТРОБЕЖНОГО НАСОСА

Формула изобретения

Изобретение относится к области насосостроения, а именно к рабочим колесам центробежных насосов.

Известно рабочее колесо центробежного насоса с лопатками, закрепленными между ведомым и ведущим дисками, последний из которых выполнен с подрезкой. Такое выполнение рабочего колеса позволяет уравновешивать осевую силу gl) . Однако при этом эа счет увеличения пространства. в области подрезки снижается окружная скорость жидкости и умень-. шается развиваемый колесом напор.

Цель изобретения — повышение напора и уравновешивание осевой силы.

Поставленная цель достигается тем, что лопатки выполнены выступающими в области подреэки эа торцовую поверх- 2р ность ведущего диска.

На чертеже изображено рабочее колесо в меридиональном сечении.

Рабочее колесо содержит лопатки

1, закрепленные между ведомым и не- 25 душим дисками 2 и 3 соответственно.

Ведущий диск 3 выполнен с подреэкой, а лопатки 1 ныступают в области подрез*и за торцовую поверхность 4 ведущего диска 3.

При увеличенной ширине лопастей в области подрезки ведущего диска, жидкость будет вращаться с увеличенной угловой скоростью. Развивающийся в этом случае центробежный эФФект способствует повышению разниваемого колесом напора и снижению среднего статического давления жидкости в пространстве за рабочим колесом, а следонательно, и уменьшению результирующей осеной силы.

Применение рабочего колеса предлагаемой конструкции позволяет создать высокоэкономичную конструкцию центробежного насоса, обладающего сниженной металлоемкостью и трудоемкостью изготовления, сраннительно высокими показателями надежности и долговечности, простотой конструктивного исполнения.

Рабочее колесо центробежного на.оса с лопатками, закрепленными между ведомым .и ведущим дисками, пос» ледний иэ которых выполнен с подреэкой, о т л н ч а ю ш е е с ятем, что

754117

4 о

Составите.пь Л.Анисимова .Редактор. Н.Шильникова Техред И,Граб КоРРектоР В,Синицкая

Заказ 5038/7 Тираж 725 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий. 113035, Москва, X-35, Раушская наб., д. 4/5

Филиал ППП Патент, r. Ужгород, ул. Проектная, 4 с целью повышения напора и уравновешивания осевой силы, лопатки выполнены выступающими в области подрезки за торцовую поверхность вед )щего диска.

Источники информации принятые во внимание при экспертизе

1, Авторское свидетельство СССР

9 255777, кл. Р 04 Р .29/20, 1968.
