Реферат

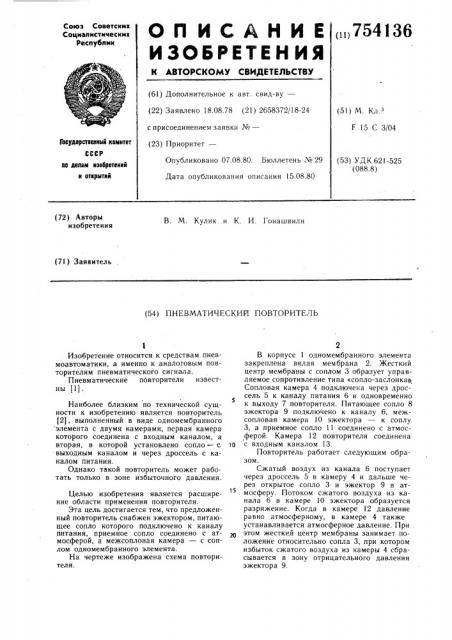

ОП КСАН ИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советски к

Социалистическик

Республик 754136 (61) Дополнительное к авт. свид-ву— (22) Заявлено 18.08.78 (21) 2658372/18-24 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл.

F 15 С 3/04

Государственный комитет

СССР (53) УДК 621-525 (088.8) Опубликовано 07.08.80. Бюллетень ¹ 29

Дата опубликования описания 15.08.80 по делам изобретений н открытий (72) Авторы изобретения

В. М. Кулик и К. И. Гонашвили (71) Заявитель (54) ПНЕВМАТИЧЕСКИЙ ПОВТОРИТЕЛЬ ны (1).

Изобретение относится к средствам пневмоавтоматики, а именно к аналоговым повторителям пневматического сигнала.

Пневматические повторители известНаиболее близким по технической сущности к изобретению является повторитель (2), выполненный в виде одномембранного элемента с двумя камерами, первая камера которого соединена с входным каналом, а вторая, в которой установлено сопло — с выходным каналом и через дроссель с каналом питания.

Однако такой повторитель может работать только в зоне избыточного давления.

Целью изобретения является расширение области применения повторителя.

Эта цель достигается тем, что предложенный повторитель снабжен эжектором, питающее сопло которого подключено к каналу питания, приемное сопло соединено с атмосферой, а межсопловая камера — с соплом одномембранного элемента.

На чертеже изображена схема повторителя.

В корпусе 1 одномембранного элемента закреплена вялая мембрана 2. Жесткий центр мембраны с соплом 3 образует управляемое сопротивление типа «сопло-заслонка»

Сопловая камера 4 подключена через дрос5 сель 5 к каналу питания 6 и одновременно к выходу 7 повторителя. Питающее сопло 8 эжектора 9 подключено к каналу 6, межсопловая камера 10 эжектора — к соплу

3, а приемное сопло 11 соединено с атмосферой. Камера 12 повторителя соединена с входным каналом 13.

Повторитель работает следующим образом.

Сжатый воздух из канала 6 поступает через дроссель 5 в камеру 4 и дальше через открытое сопло 3 и эжектор 9 в атмосферу. Потоком сжатого воздуха из канала 6 в камере 10 эжектора образуется разряжение. Когда в камере 12 давление равно атмосферному, в камере 4 также устанавливается атмосферное давление. При этом жесткий центр мембраны занимает положение относительно сопла 3, при котором избыток сжатого воздуха из камеры 4 сбрасывается в зону отрицательного давления эжектора 9.

754136

Формула изобретения

Составитель Н. Лапин

Техред К. Шуфрич Корректор О. Ковинская

Тираж 798 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП <Патент», г. Ужгород, ул. Проектная, 4

Редактор Л. Утехина

Заказ 4881/31

При изменении входного давления канала 3 равновесие мембраны нарушается, и она устанавливается в новое положение.

При этом зазор между соплом 3 и жестким центром мембраны 2 изменяется таким образом, что давление в камере 4 и соответственно на выходе 7 повторителя равно входному сигналу.

Благодаря наличию эжектора входной и выходной сигналы могут быть больше и меньше атмосферного давления.

Пневматический повторитель, содержащий одномембранный элемент с двумя камерами, первая камера соединена с входным каналом, а вторая, в которой установлено сонло, — с выходным каналом и через дроссель с каналом питания, отличающийся тем, что, с целью расширения области применения, повторитель снабжен эжектором, питающее сопло которого подключено к каналу питания, приемное сопло соединено с атмосферой, а межсопловая камера — соплом одномембранного элемента.

Источники информации, принятые во внимание при экспертизе

1. И. А. Ибрагимов и др. Элементы и системы пневмоавтоматики. 1975, 4кМашиностроение», с. 90, рис. 13 — 16 «а».

2. Берендс Т. Х. и др. Элементы и схемы пневмоавтоматики, 1976, «Машиностроение» с. 13, рис. 5 (прототип).
