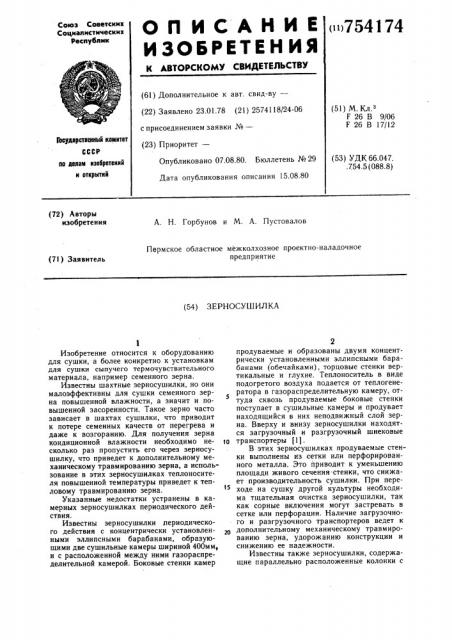

ОЛ ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Реслублик

<>ii754) 74 (61) Дополнительное к авт. свид-ву— (22) Заявлено 23.01.78 (21) 2574118/24-06 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл.

F 26 В 9/06

F 26 В 17/12

Государственный камнтет

СССР (53) УДК 66.047. .754.5 (088.8) Опубликовано 07.08.80. Бюллетень №29

Дата опубликования описания 15.08.80 ае делам иэебретений и атнрытнй (72) Авторы изобретения

А. Н. Горбунов и М. А. Пустовалов

Пермское областное межколхозное проектно-наладочное предприятие (71) Заявитель (54) ЗЕРНОСУШИЛКА

Изобретение относится к оборудованию для сушки, а более конкретно к установкам для сушки сыпучего термочувствительного материала, например семенного зерна.

Известны шахтные зерносушилки, но они малоэффективны для сушки семенного зерна повышенной влажности, а значит и повышенной засоренности. Такое зерно часто зависает в шахтах сушилки, что приводит к потере семенных качеств от перегрева и даже к возгоранию. Для получения зерна кондиционной влажности необходимо несколько раз пропустить его через зерносушилку, что приведет к дополнительному механическому травмированию зерна, а использование в этих зерносушилках теплоносителя повышенной температуры приведет к тепловому травмированию зерна.

Указанные недостатки устранены в камерных зерносушилках периодического действия, Известны зерносушилки лериодического действия с концентрически установленными эллипсными барабанами, образующими две сушильные камеры шириной 400мм, и с расположенной между ними газораспределительной камерой. Боковые стенки камер

2 продуваемые и образованы двумя концентрически установленными эллипсными барабанами (обечайками), торцовые стенки вертикальные и глухие. Теплоноситель в виде подогретого воздуха подается от теплогенератора в газораспределительную камеру, оттуда сквозь продуваемые боковые стенки поступает в сушильные камеры и продувает находящийся в них неподвижный слой зерна. Вверху и внизу зерносушилки находятся загрузочный и разгрузочный шнековые

1в транспортеры (1).

В этих зерносушилках продуваемые стенки выполнены из сетки или перфорированного металла. Это приводит к уменьшению площади живого сечения стенки, что снижает производительность сушилки. При переходе на сушку другой культуры необходима тщательная очистка зерносушилки, так как сорные включения могут застревать в сетке или перфорации. Наличие загрузочного и разгрузочного транспортеров ведет к дополнительному механическому травмированию зерна, удорожанию конструкции н снижению ее надежности.

Известны также зерносушилки, содержащие параллельно расположенные колонки с

754174

Формула изобретения вертикальными газопроницаемыми боковыми стенками и расположенную между колонками газораспределительную камеру. Внутри колонок установлена по крайней мере одна перфорированная перегородка, снабженная регулирующей поворотной заслонкой (2).

Однако и эти зерносушилки не могут обеспечить сушку семенного зерна с достаточной экономичностью.

Цель изобретения — обеспечение качественнои сушки семенного зерна и повышение экономичности.

Это достигается тем, что каждая боковая стенка колонок выполнена в виде квадрата сотового типа из гофрированных полос, противолежащие вершины которого расположены на одной горизонтали и на одной вертикали, а торцовые стенки колонок установлены наклонно.

На фиг. 1 схематически изображена описываемая зерносушилка с частичным разрезом; на фиг. 2 — то же, вид сбоку; на фиг. 3 — разрез А — А фиг. 1; на фиг. 4— частичный разрез Б — Б фиг. 1; на фиг. 5— фрагмент боковой продуваемой стенки сотового типа; на фиг. 6 — разрез  — В фиг. 5.

Зерносушилка периодического действия имеет две сушильные колонки 1 шириной

400 мм и расположенную между ними газораспределительную камеру 2, разделенную на три отсека Г, Д, Е переборками 3 и 4.

В переборке 3 имеется отверстие с заслонкой 5. Газораспределительная камера 2 соединена с теплогенератором 6 (например

ВПТ-600). Для подачи холодного воздуха предусмотрен патрубок 7. Внутри сушильных колонок 1 установлены козырьки 8, которые предохраняют зерно от спрессовывания, обеспечивая тем самым равномерную продуваемость слоя. Они установлены на стяжках 9, которые одновременно обеспечивают жесткость конструкции. Для загрузки предусмотрена воронка 10, а для выгрузки шиберное устройство 11. Зарносушилка установлена на стойках 12. Колонки 1 и газораспределительная камера 2 отделены друг от друга и от окружающего пространства вертикальными продуваемыми боковыми стенками в виде квадрата, поставленного на один из углов, т. е. противолежащие вершины квадрата лежат на одной горизонтали и одной вертикали. Стенки состоят из секций 13, представляющих собой наклонные под углом 30 к плоскости секции сотовые конструкции из гофрированных стальных полос 14, сваренных между собой и с рамкой секции точечной сваркой. Торцовые стенки 15 зерносушилки размещены наклонно и выполнены глухими.

Работает зерносушилка следующим образом.

После заполнения сушильных колонок 1 зерном включается теплогенератор 6 и теплоноситель поступает в газораспределительную камеру 2 в отсеки Е и Д, заслонка 5

1о

ss ю

Зо

ss

4S

so

55 при этом открыта. Сквозь сотовые стенки теплоноситель продувает неподвижный слой зерна в колонках 1. Происходит сушка зерна.

Компенсация влияния усадки зерна на процесс сушки осуществляется следующим образом.

В отсек Г теплоноситель не поступает, поэтому он не может продуваться сквозь просвет, который образуется при небольшой усадке зерна между торцовой стенкой и уровнем зерновой насыпи. При большой усадке зерна, которая образуется при сушке зерна повышенной влажности, закрывают заслонку 5, отсекая тем самым доступ теплоносителя в отсек Д. После достижения кондиционной влажности зерна в газораспределительную камеру 2 подается через патрубок 7 холодный воздух для охлаждения зерна, после чего сушилка разгружается.

Так как торцовые стенки зерносушилки в сечении образуют квадрат, поставленный на один из углов, то полная загрузка и разгрузка зерна происходит под действием силы тяжести, это позволяет устранить загрузочный и разгрузочный транспортеры, что приводит к удешевлению сушилки и повышению ее надежности. Конструкция боковых продуваемых стенок сотового типа позволяет увеличить площадь живого сечения стенок до 92О/р, устранить процесс очистки сетки или перфорации от забивания их сорными примесями, что тоже увеличивает площадь живого сечения. Это приводит к увеличению скорости сушки (производительности сушилки) на 10 /0. Устраняется процесс очистки сушилки от оставшегося зерна при переходе на сушку другой культуры. Секции имеют достаточную прочность и жесткость и поэтому являются несущими конструкциями.

Так как они легко покрываются антикоррозийными материалами, например краской, то срок службы секций по сравнению с металлической сеткой увеличивается в 5 — 10 раз. Это повышает долговечность зерносушилки.

Зерносушилка, содержащая параллельно расположенные сушильные колонки с вертикальными газопроницаемыми боковыми стенками и расположенную между колонками газораспределительную камеру, отличающаяся тем, что, с целью обеспечения качественной сушки семенного зерна и повышения экономичности, каждая боковая стенка колонок выполнена в виде квадрата сото. ваго типа из гофрированных полос, противолежащие вершины которого расположены на одной горизонтали и на одной вертикали, а торцовые стенки колонок установлены наклонно.

Источники информации, принятые во внимание при экспертизе

1. Окунь Г. С. и др. Установки для сушки зерна за рубежом.-М., Издательство сель/ °

° б с \ б, . б г .. г б

754174 скохозяйственной литературы, журналов и плакатов, 1963, с. 48.

2. Патент СССР в 306644, кл. F 26 В 17/12, 1967 (прототип).
