Класс 49d, 14

М 75589

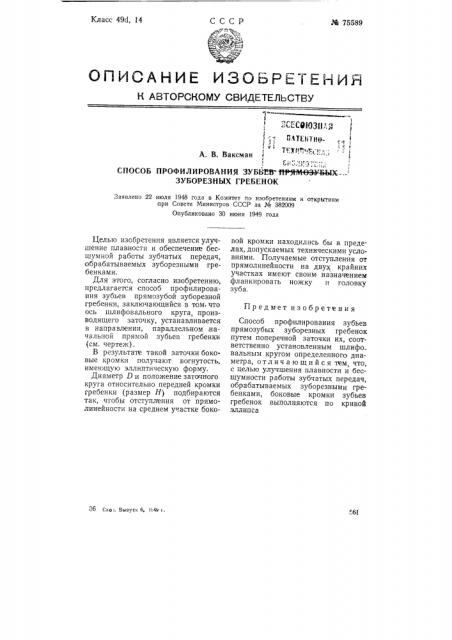

ОПИСАНИЕ ИЗОБРЕТEh_#_11

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1

2СЕСЕНЗП;;1, !

ПЛТЕ111Щ1-,, 1 1г1171е,1с з

A. В. Ваксман

СПОСОБ ПРОФИЛИРОВАНИЯ ЯУБЬРЗ ПРФ Ж34ЧвЫХ-.-

ЗУБОРЕЗНЫХ ГРЕБЕНОК

Заявлено 22 июля 1948 года в Комитет по иэобретениям и открытиям при Совете Министров СССР за М 382009

Опубликовано 30 июня 1949 года

Предмет изобретения

36 сьоо Выпуск 6, и49 <, 661

Целью изобретения является улучшение плавности и обеспечение бесшумной работы зубчатых передач, обрабатываемых зуборезными гребенками.

Для этого, согласно изобретению, предлагается способ профилирования зубьев прямозубой зуборезной гребенки, заключающийся в том, что ось шлифовального круга, .производящего заточку, устанавливается в направлении, параллельном,начальной прямой зубьев гребенки (см. чертеж) .

В результате такой заточки боковые кромки получают вогнутость, имеющую эллиптическую форму.

Диаметр .0 и положение заточного круга относительно передней кромки гребенки (размер Н) подбираются так, чтобы отступления от прямолинейности на среднем участке боковой кромки находились бы в пределах, допускаемых техническими условиями. Получаемые отступления от прямолинейности на двух крайних участках имеют своим назначением фланкпровать ножку и головку зуба.

Способ профилирования зубьев прямозубых зуборезных гребенок путем поперечной заточки их, соответственно установленным шлифо вальным кругом определенного диаметра, отличающийся тем, что, с целью улучшения плавности и бесшумности работы зубчатых передач, обрабатываемых зуборезными гребенками, боковые кромки зубьев гребенок выполняются по кривой эллипса
