Класс 49а, 11 № 75642

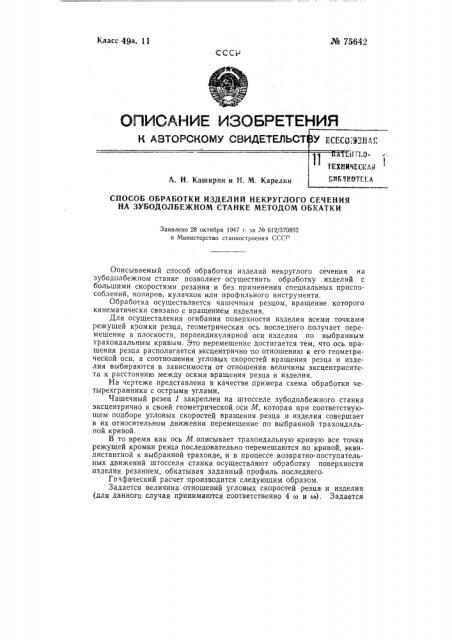

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

-уэцлг.

ОТГ1:Л

СПОСОБ ОБРАБОТКИ ИЗДЕЛИЙ НЕКРУГЛОГО СЕЧЕНИЯ

НА ЗУБОДОЛБЕЖНОМ СТАНКЕ МЕТОДОМ ОБКАТКИ

Заявлено 28 октября 1947 г. за № 612/370852 в Министерство станкостроения СССг

Описываемый способ обработки изделий некруглого сечения на зубодолбежном станке позволяет осуществить обработку изделий с большими скоростями резания и без применения специальных приспособлений, копиров, кулачков или профильного инструмента.

Обработка осуществляется чашечным резцом, вращение которого кинематически связано с вращением изделия.

Для осуществления огибания поверхности изделия всеми точками режущей кромки резца, геометрическая ось последнего получает перемещение в плоскости, перпендикулярной оси изделия по выбранным трахоидальным кривым. Это перемещение достигается тем, что ось вращения резца располагается эксцентрично по отношению к его геометрической оси, а соотношения угловых скоростей вращения резца и изделия выбираются в зависимости от отношения величины эксцентриситета к расстоянию между осями вращения резца и изделия.

На чертеже представлена в качестве примера схема обработки четырехгранника с острыми углами.

Чашечный резец 1 закреплен на штосселе зубодолбежного станка эксцентрично к своей геометрической оси М, которая при соответствующем подборе угловых скоростей вращения резца и изделия совершает в их относительном движении перемещение по выбранной трахоидальной кривой.

В то время как ось М описывает трахоидальную кривую все точки режущей кромки резца последовательно перемещаются по кривой, эквидистантной к выбранной трахоиде, и в процессе возвратно-поступательных движений штосселя станка осуществляют обработку поверхности изделия резанием, обкатывая заданный профиль последнегоГпчфический расчет производится следующим образом.

Задается:величина отношений угловых скоростей "резца и изделия (для данного случая принимаются соответственно 4 а и оь). Задается № 75642 длина звена а> и длина а2, угловые перемещения звеньев а, и а2 будут при этом пропорциональны угловым скоростям резца и изделия.

В результате образуется ряд кривых (семейство трахоид). Из этого семейства выбирается кривая, наиболее близко совпадающая с гранями четырехугольника.

На чертеже такой кривой является линия EF (построение других кривых опущено) .

Заданный:контур образуется, как эквидиетанта к кривой EF, находящаяся от,последнего на расстоянии, равном радиусу R резца и образующаяся как огибающая всех последовательных положений резца (кривая $К).

Предмет изобретения

1. Способ обработки изделий некруглого сечения на зубодолбежном станке методом обкатки с использованием чашечного резца, вращение которого кинематически связано с вращением изделия, о т л и ч а ишийся тем, что, с целью огибания заданной поверхности изделия последовательно всеми точками режущей кромки, геометрической оси резца сообщают движение в плоскости, перпендикулярной оси изделия TI0 выбранным трахоидальным кривым.

2. Чашечный резец для осуществления способа обработки изделий некруглого сечения по п. 1, отл и ч а ю щи йс я тем, что, с целью придания оси вращающегося резца движения по трахоидальным кривым, ось вращения резца расположена эксцентрично по отношению к его геометрической оси.

3. Прием осуществления способа обработки изделий некруглого сечения по п. 1 на зубодолбежном станке, отличающийся тем, что соотношение угловых скоростей вращения резца и изделия выбирают в зависимости от отношения величины эксцентриситета геометрической оси резца к расстоянию от оси его вращения до оси вращения изделия.
