Способ обработки трущихся деталей машин

Способ обработки трущихся деталей машин

Иллюстрации

Показать все

Реферат

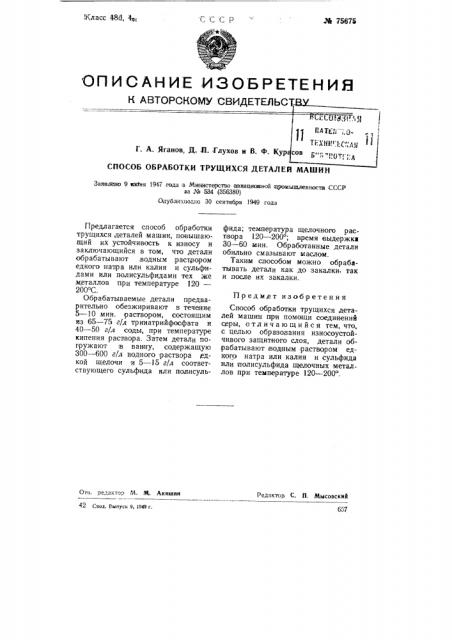

1(ласс 4И, 4а С СС Р

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

СПОСОБ ОБРАБОТКИ ТРУЩИХСЯ ДЕТАЛЕИ МАШИН

Заявлеюо 9 ноя 1947 года в Министерство авнацнокной а;ромышленностн СССР аа ЛЪ 534 (356380) -Опубликовано 30 сентября 1949 года

П р ед мет изобретении

Редактор С. П. Мысовскнй

Отв. редактор М. М. Акншнн

657

42 Сво . вуск 9, и4а г.

Предлагается способ обработки трущихся деталей машин, повышающий их устойчивость к износу и заключающийся в том, что детали обрабатывают водным раствором едкого натра или калия и сульфидами или полисульфидами тех же металлов при температуре 120—

200 С.

Обрабатываемые детали предварительно обезжиривают в течение

5 — 10 мин. раствором, состоящим из б5 — 75 г/л тринатрийфосфата и

40 — 50 г/л соды, при температуре кипения раствора. Затем детали погружают в ванну, содержащую

300 — 600 г/л водного .раствора едкой щелочи и 5 — 15 г/л соответствующего сульфида или полисульфида; температура щелочного раствора 120 — 200; время выдержки

30 — 60 мин. Обработанные детали обильно смазывают маслом.

Таким способом можно обрабатывать детали как до закалки, так и после их закалки.

Способ обработки трущихся деталей машин при помощи соединений серы, отличающийся тем, что, с целью образования износоустойчквого защитного слоя, детали обрабатывают водяным раствором едкого натра или калия и сульфида или полисульфида щелочных металлов при температуре 120 — 200 .
