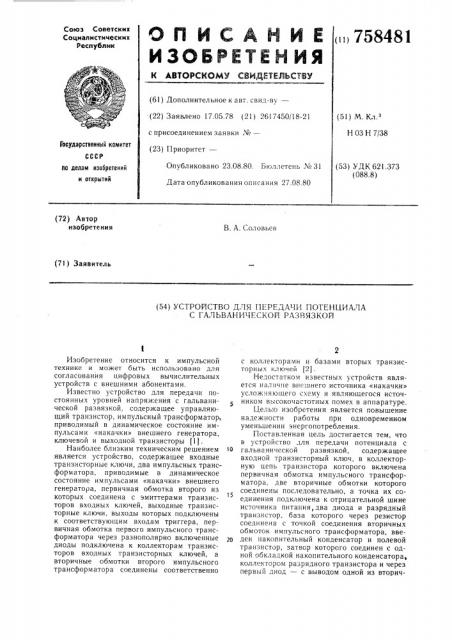

Изобретение относится к импульсной технике и может быть использовано для согласования цифровых вычислительных устройств с внешними абонентами.

Известно устройство для передачи постоянных уровней напряжения с гальванической развязкой, содержащее у правляющий транзистор, импульсный трансформатор, приводимый в динамическое состояние импульсами «накачки» внешнего генератора, ключевой и выходной транзисторы (1J

Наиболее близким техническим решением является устройство, содержащее входные транзисторные ключи, два импульсных трансформатора, приводимые в динамическое состояние импульсами «накачки» внешнего генератора, первичная обмотка второго из которых соединена с эмиттерами транзисторов входных ключей, выходные транзисторные ключи, выходы которых подключены к соответствующим входам триггера, первичная обмотка первого импульсного трансформатора через разнополярно включенные диоды подключена к коллекторам транзисторов входных транзисторных ключей, а вторичные обмотки второго импульсного трансформатора соединены соответственно с коллекторами и базами вторых транзисторных ключей (2).

Недостатком известных устройств является наличие внешнего источника «накачки» усложняющего схему и являющегося источником высокочастотных помех в аппаратуре.

Цель:.о изобретения является повышение надежности работы при одновременном уменьшении энергопотребления.

Поставленная цель достигается тем, что в устройство для передачи потенциала с

1о гальванической развязкой, содержащее входной транзисторный ключ, в коллекторную цепь транзистора которого включена первичная обмотка импульсного трансформатора, две вторичные обмотки которого

15 соединены последовательно, а точка их соединения подключена к отрицательной шине источника питания,два диода и разрядный транзистор, база которого через резистор соединена с точкой соединения вторичных обмоток импульсного трансформатора, ввело ден накопительный конденсатор и полевой транзистор, затвор которого соединен с одной обкладкой накопительного конденсатора, коллектором разрядного транзистора и через первый диод — с выводом одной из вторич758481

Формула изобретения

3!>

45 ных обмоток импульсного трансформатора, вывод другой вторичной обмотки которого через второй диод соединен с базой разрядного транзистора, эмиттер которого соединен со второй обкладкой накопительного конденсатора, отрицательной шиной источника питания и истоком полевого транзистора, сток которого через дополнительный резистор соединен с положительной шиной источника питания.

На чертеже представлена принципиальная электрическая схема устройства.

Устройство содержит входной транзисторный ключ 1 на транзисторе 2, резисторы 3, 4 соединены с базой транзистора 2, эмиттер транзистора 2 и второй конец резистора 4 подключены к отрицательной шине 5 источника передаваемого потенциала, к коллектору транзистора 2 подключено начало первичной обмотки импульсного трансформатора 6, конец этой обмотки и второй конец резистора 3 подключены к положительной шине 7 источника передаваемого потенциала, вторичные обмотки 8, 9 импульсного трансформатора 6 включены последовательно. Точка соединения начала обмотки 8 и конца обмотки 9 подключена к отрицательной шине 10 источника питания, конец обмотки 8 через диод 1 соединен с одной обкладкой конденсатора 12, затвором полевого транзистора 13 и коллектором транзистора 14.

Начало оомотки 9 через диод 15 подключено к базе транзистора !4. Эмиттер транзистора 14, его база через резистор 16, вторая обкладка конденсатора 12, а также исток полевого транзистора 13 подключены к отрицательной шине 10 источника питания, сток полевого транзистора через резистор 17 подключен к положительной шине 18 источника питания.

Устройство работает следующим образом.

В исходном состоянии при отсутствии положительного потенциала на шине 7 и наличии пита»ия на полевом транзисторе 13 транзисторы 2, 14 закрыты. Ток потребления в исходном состоянии равен нулю. На выхо.",е 19 будет высокий уровень потенциала.

П11» подаче поло>кительного потенциала

»а шину 7 транзистор 2 открывается, по первичной обмотке импульсного трансформатора 6 протекает ток. Импульс положительной полярности, наводимый на конце вторичной обмотки 8, через диод 11 прикладывается к ко»де»сатору 12 и заряжает его, полевой транзистор 13 открывается, на выходе 19 появляется низкий уровень потенциала.

Время, в течение когорого сохраняется о.к11:.,!!>å состоя!!!с:;;, с..:с; о ра»зистора 13

»ри:",!; че kic!»111» 7»с:о;к: тельного пот; » .»:::, !«!!n< ч г ., :.!!!чи»ы емкости, тока утечки конденсатора 12 и величины входного сопротивления полевого транзистора 13.

При снятии положительного потенциала с шины 7 на вторичной обмотке 9 импульсного трансформатора 6 наводится импульс положительной полярности, который через диод 15 поступает на базу транзистора 14 и открывает его, конденсатор 12 разряжается через малое сопротивление открытого транзистора 14, полевой транзистор 13 закрывается. Устройство устанавливается в исходное состояние.

Таким образом, устройство обеспечивает передачу потенциала с гальванической развязкой с выполнением функции инвертирова ни я. П ри этом достигается упрощение схемы, повышение надежности работы при одновременном уменьшении энергопотребления.

Устройство для передачи потенциала с гальванической развязкой, содержашее входной транзисторный ключ, в коллекторную цепь транзистора которого включена первичная обмотка импульсного трансформатора, две вторичные обмотки которого соединены последовательно, а точка их соединения подключена к отрицательной шине источника питания„дв» диода и разрядный тра нзистор. база которого через резистор соединена с точкой соединения вторичных обмоток импульсного трансформатора, отличаюи ееся тем, что, с целью повышения надежности работы r!pH одновременном уменьillPkiHH энергопотребления, в него введен накопительный конденсатор и полевой транзистор, затвор которого соединен с одной обкладкой накопительного конденсатора, коллектором разрядного транзистора и через первый диод — с выводом одной из вторичных обмоток импульсного трансформатора, вывод другой вторичной обмотки которого через второй диод соединен с базой разрядного транзистора, эмиттер которого соединен со второй обкладкой накопительного конденсатора, отрицательной шиной источника питания и истоком полевого транзистора, сток которого через дополнительный резистор соединен с положительной шиной источника питания.

Источники информации, принятые во внимание при экспертизе

i. Авторское свидетельство СССР № 455485, кл. 11 03 К 17/00 03.05.73.

2. Л»торское свидетельство СССР

¹ 448569, кл. Н 03 Н 7 38, 02.02.73.
