Реферат



Союз Советских

Социалистических

Республик

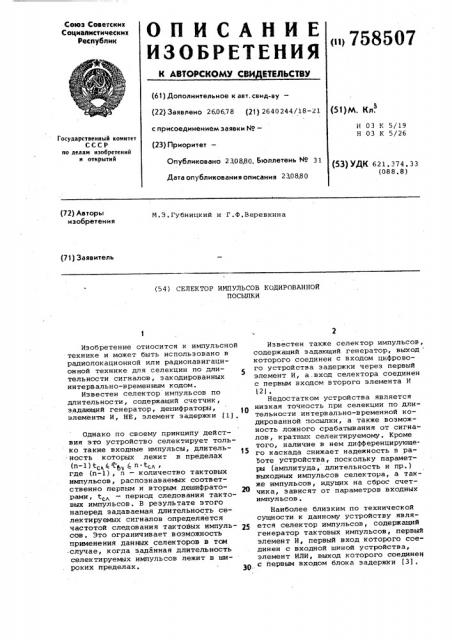

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

< и 758507 (61) Дополнительное к авт. свид-ву— (22) Заявлено 260678 (21) 2640244/18-21 (53)М. Кл.

Н 03 К 5/19

Н 03 К 5/26 с присоединением заявки ¹вЂ” (23) Приоритет— (осударственный комитет

СССР ио делам изобретений и открытий

Опубликовано 230880. Бюллетень ¹ 31 (53) УДК 621,374.33 (088.8) Дата опубликования описания 230880 (72) Авторы изобретения

М.З.Губницкий и Г.Ф.Веревкина (71) Заявитель (84) СЕЛЕКТОР ИМПУЛЬСОВ КОДИРОВАННОЙ

ПОСЫЛКИ

Изобретение относится к импульсной технике и может быть использовано в радиолокационной или радионавигационной технике для селекции по длительности сигналов, з ак одированных интервально-временным кодом.

Известен селектор импульсов по длительности, содержащий счетчик, задающий генератор, дешифраторы, элементы И, НЕ, элемент задержки (1).

Однако по своему принципу действия это устройство селектирует только такие входные импульсы, длительность которых лежит в пределах (n 1) ten c C< ь n ten ° где (n-1), n — количество тактовых импульсов, распознаваежгх соответственно первым и вторым дешифраторами, t«период следования тактовых импульсов. В результате этого наперед задаваемая длительность селектируемых сигналов определяется частотой следования тактовых импульсов, Это ограничивает воэможность применения данных селекторов в том .случае, когда заданная длительность селектируемых импульсов лежит в широких пределах, Известен также селектор импульсов, содержащий задающий генератор, выход которого соединен с входом цифрового устройства задержки через первый элемент И, а.вход селектора соединен с первым входом второго элемента И (2), Недостатком устройства является низкая точность при селекции по длительности интервально-временной кодированной тосылки, а также возможность ложного срабатывания от сигналов, кратных селектируемому. Кроме того, наличие в нем дифференцирующего каскада снижает надежность в работе устройства, поскольку параметры (амплитуда, длительность и пр.) выходных импульсов селектора, а также импульсов, идущих на сброс счетчика, зависят от параметров входных импульсов .

Наиболее близким по технической сущности к данному устройству явля25 ется селектор импульсов, содержащий генератор тактовых импульсов, первый элемент И, первый вход которого соединен с входной шиной устройства, элемент ИЛИ, выход которого соединен с первым входом блока задержки (3) .

758507

Однако это устройство обеспечивает селектирование только периодической последовательности импульсов, Целью изобретения является повышение точности при одновременном повышении надежности работы устройства, Указанная цель достигается тем, что в селектор импульсов, содержащий генератор тактовых импульсов, первый элемент И, первый вход которого соединен со входной шиной устройства, элемент ИЛИ, выход которого соединен с первым входом блока задержки введены второй и третий элементы И, нторой элемент ИЛИ и два триггера, причем первый вход первого триггера подключен к первым входам первого и второго элементов И, второй вход— к одному из отводов блока задержки и второму входу второго элемента И, а ныход — к второму входу перного элемента И, выход которого соединен 20 с первым входом первого элемента ИЛИ, выход которого соединен с первым входом третьего элемента И, а второй вход — с выходом второго триггера, первый вход которого подключен ко 75 второму отводу блока задержки, а второй вход — к выходу второго элемента

ИЛИ, входы которого соединены с выходом второго эдемента И и третьим отводом блока задержки, причем выход генератора тактовых импульсон подключен к второму входу третьего элемента И, выход которого соединен со вторым входом блока задержки.

На фиг.1 изображена структурная электрическая схема устройства; на фиг. 2 — временные диаграммы, поясняющие его работу.

Устройство содержит генератор 1 тактовых импульсов, элемент И 2,,пер- 40 ный вход которого соединен с выходом генератора 1, второй вход — с выхо- . дом элемента ИЛИ 3 и первым входом блока 4 задержки, второй вход которого подключен к выходу элемента И 2, 4 а отводы соответственно — к первым входам триггеров 5 и 6, элемента ИЛИ

7, элемента И 8, второй вход которого соединен с входной шиной устройства, с первым входом элемента И 9, вторым входом триггера 5 и элемента И 8, выход которого через последовательно соединенные элемент ИЛИ 7 и триггер 6 подключен к первому входу элемейта

ИЛИ 3, второй вход которого соединен с выходом элемента И 9, второй вход которого соединен с выходом триггера 5.

При работе селектора импульсов кодированной посылки возможны следующие три случая: 60

1) мин(х С макс i

2) 4p>x < мин>

3Pgx ) < макс, где < — длительность селектируемых

ЬК импульсов; á5

Ф „— минимальн 1R длительность с селек тируемых импульсов; — максимальная длительность макс селектируемых импульсов.

1, На фиг. 2, а приведень| временные диаграммы работы устройства, когда на его вход приходит днухимпульсная кодированная посылка, причем длительность каждого импульса Ьмин((Ьх а интервал между передними фронтами этих импульсое Т, Первый импульс входной кодированной посылки поступает на первый вход элемента И 9 и на счетный вход триггера 5, устанавливая его в единич- . ное состояние. Таким образом, на вы- ходе элемента И 9 формируется сигнал, который через элемент ИЛИ 3 поступает на второй вход первого элемента И 2, на первом входе которого присутствуют импульсы генератора тактовых импульсов. До появления сигнала на выходе элемента ИПИ 3 нулевой потенциал с выхода элемента

ИЛИ 3 выдает сигнал сброса на установочном входе блока 4. Появление сигнала на выходе элемента ИЛИ 3 убирает сигнал сброса с блока 4. В результате этого тактовые импульсы с выхода элемента И 2 начинают поступать на вход блока 4. После поступления на вход блока 4 соответствующего минимальной длительности селектируемого импульса на первом отводе блока

4 появляется сигнал, поступающий на вход триггера б и устанавливающий

его в единичное состояние. После окончания входного импульса исчезает сигнал на выходе элемента И 9, но несмотря на это,на выходе элемента

ИЛИ 3 остается сигнал, разрешающий прохождение тактовых импульсов на блок 4, поскольку на втором входе элемента ИЛИ 3 присутствует сигнал с выхода триггера б.

После поступления на вход блока 4 количества импульсов, соответствующего максимальной длительности входного импульса, на втором отводе блока

4 появляется импульс, поступающий на вторые входы элемента И 8 и триггера 5. Через элемент И 8 данный импульс не пройдет, поскольку на первом входе элемента И 8 входной сигнал отсутствует, а триггер 5 вернется в. исходное состояние.

После выделения импульса, соответствующеГо максимальной длительности, на выходе третьего отвода блока 4 начинает формироваться выходной импульс необходимой длительности.

После поступления на вход блока 4 количества тактовых импульсов, соответствующего заднему фронту выходного импульса, на четвертом отводе блока 4 появляется импульс, который через второй вход элемента ИЛИ 7.проходит на первый вход триггера б,ноз— вращая его .в исходное состояние, По758507

Формула из обре тени я

Селектор импульсов кодированной посылки, содержащий генератор тактовых импульсов, первый элемент И, первый вход которого соединен со входной шиной устройства, элемент

ИЛИ, выход которого соединен с первым входом блока задержки, о т л и ч а ю шийся тем, что, с целью повышения точности при одновременном повышении надежности работы устройства, в него введены второй и тре- тий элементы И, второй элемент ИЛИ и два триггера, причем первый вход первого триггера подключен к первым входам первого и второго элементов

И, второй вход — к одному из отводов блока задержки и второму входу второго элемента И, а выход ко нтоРому входу первого элемеята И, выскольку в этом случае на обоих входах элемента ИЛИ 3 сигналы отсутствуют, на его выходе сигнал оканчивается,в результате чего прекращается поступление тактовых импульсов на вход блока 4, который оказывается под дейст- 5 вием сброса, который держит его н исходном состоянии, После прихода второго импульса кодированной посылки работа устройства происходит полностью аналогично ранее рассмотренному случаю, на третьем отводе блока 4 появляется выходной импульс той же длительности.

Поскольку для каждого импульса кодированной посылки задержка между перед- 5 ними фронтами входного и выходного

15 импульсов не меняется, интервал межцу передними фронтами выходных импульсов селектора оказывается равным интервалу Т между передними фронтами входных импульсов.

2. Временные диаграммы работы устройства для случая, когда на вход устройства поступает входной импульс с длительностью Lgy с;„,дн, приведены на фиг.2,б.

В данном случае, аналогично как и для случая 1, на ныходе элемента

И 9 формируется сигнал, который через элемент ИЛИ 3 разрешает прохождение тактовых импульсов с генерато- 30 ра 1 через элемент И 2 íà вход блока 4, а наличие сигнала на выходе элемента ИЛИ 3 убирает сигнал сброса с блока 4. После окончания входного импульса на 35 выходе элемента И 9, а следовательно, и элемента ИЛИ 3 сигналы также оканчиваются и тем самым прекращается поступление тактовых импульсов на вход блока 4 и подается 0 сигнал Сброс на установочный вход блока 4. Отсутствие сигналов на отводах блока 4 объясняется тем, что количество импульсов, поступающих на его вход в результате того, Ь - "мин

Г меньше того ко- личества, которое требуется для поянления сигнала на правом отводе блока 4.

3.На фиг. 2,в приведены времен50 ные диаграммы работы устройства для случая, когда на вход устройства поступает входной импульс с длительностью х ) д . При поступлении входного сигнала на первый вход элемента И 9 и счетный вход триггера 5 формируется сигнал на первом входе элемента ИЛИ 3, а через него— на втором входе элемента И 2, и тактовые импульсы с генератора 1 через 60 элемент И 2 начинают поступать на блок 4, на установочном входе которого с момента появления сигнала на выходе элемента ИЛИ 3 сигнал Сброс отсутствует. d5

Далее работа устройстна протекает аналогично случаю 1 до момента появления импупьса на нта1.ам отводе блока 4, соответствующего максимальчой длительности селектируемого импульса. Импульс со второго отвода блока 4, поступая на второй вход триггера 5, возвращает его в исходное сос таяние, в результате чего оканчивается сигнал на первом входе элемента ИЛИ 3. Кроме того, этот импульс проходит через элемент

И 8, поскольку на первом входе его присутствует входной импульс. С выхода элемента И 8 данный импульс проходит через элемент ИЛИ. 7 на второй вход триггера 6 и возвращает его в исходное состояние. Таким образом, после появления импульса с второго отвода блока 4 на обоих входах, а следовательно, и на выходе элемента ИЛИ 3 сигнал окончится, н результате чего блок 4 окажется под действием сигнала сброса, а с выхода элемента И 2 на него перестанут поступать тактовые импульсы, следовательно, формирования выходного импульса на выходе устройства не происходит.

Таким образом данный селектор импульсов, в отличии от известных, позволяет производить селекцию длительности импульсов, входящих в состав кодированной посылки, не нарушая временных соотношений между передними фронтами входных импульсов кодированной посылки. Параметры выходного и промежуточных импульсон данного селектора не зависят от параметров входных импульсов и могут быть выбраны из условия обеспечения надежной работы устройства, причем длительность минимальной и максимальной границ селектируемых импульссв не зависят от частоты генераторов 1.

758507

Вх

Ъ1К9л:4

Гпп4и ц бл76.у Ц

orna. oë. ц г

ЦНИИПИ Заказ 5653/50 Тираж 995 Подписное

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4 ход которого соединен с первым вхо бом первого элемента ИЛИ, выход коорого соединен с первым входом третьего элемента И, а второй вход— с выходом второго триггера, первый вход которого подключен ко второму отводу блока задержки, а второй вход к выходу второго элемента ИЛИ, входы которого соединены с выходом второго элемента И и третьим отводом блока задержки, причем выход генератора тактовых импульсов подключен к второму входу третьего элемента И, выход которого соедин.н со вторым входом блока задержки.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР по заявке 9 2460817/18-21, кл. Н 03 К 5/18, 31,08.77, 2. Авторское свидетельство СССР

Р 540365, М., кл. H 03 К 5/18, 1975.

3. Авторское свидетельство СССР !

О 9 209052, М., кл Н 03 К 5/159, 1966.
