Реферат

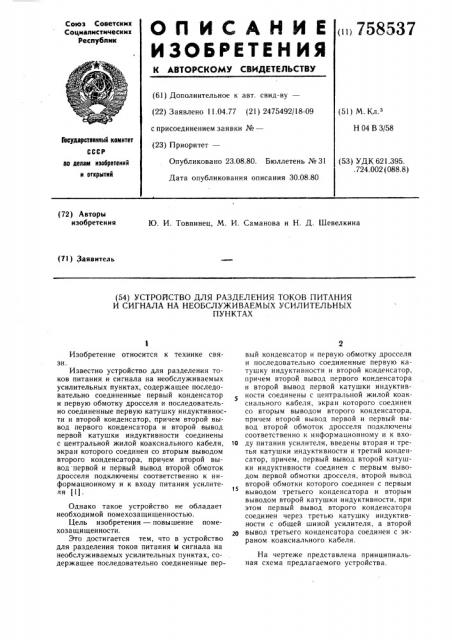

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (111758537 (61) Дополнительное к авт. свид-ву— (22) Заявлено 11.04.?7 (21) 2475492/18-09 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл.

Н 04 В 3/58

Государстеенный комитет

СССР

Опубликовано 23.08.80. Бюллетень № 31

Дата опубликования описания 30.08.80 (53) УДК 621.395. . 724.002 (088.8) до делам изобретений и открытий (72) Авторы изобретения

Ю. И. Товпинец, М. И. Саманова и Н. Д. Шевелкина (11) Заявитель (54) УСТРОЙСТВО ДЛЯ РАЗДЕЛЕНИЯ ТОКОВ ПИТАНИЯ

И СИГНАЛА НА НЕОБСЛУЖИВАЕМЫХ УСИЛИТЕЛЪНЫХ

ПУНКТАХ

Изобретение относится к технике связи.

Известно устройство для разделения токов питания и сигнала на необслуживаемых усилительных пунктах, содержащее последовательно соединенные первый конденсатор и первую обмотку дросселя и последовательно соединенные первую катушку индуктивности и второй конденсатор, причем второй вывод первого конденсатора и второй вывод первой катушки индуктивности соединены с центральной жилой коаксиального кабеля, экран которого соединен со вторым выводом второго конденсатора, причем второй вывод первой и первый вывод второй обмоток дросселя подключены соответственно к информационному и к входу питания усилителя (1) .

Однако такое устройство не обладает необходимой помехозащищенностью.

Цель изобретения — повышение помехозащищенности.

Это достигается тем, что в устройство для разделения токов питания и сигнала. на необслуживаемых усилительных пунктах, содержащее последовательно соединенные первый конденсатор и первую обмотку дросселя и последовательно соединенные первую катушку индуктивности и второй конденсатор, причем второй вывод первого конденсатора и второй вывод первой катушки индуктивности соединены с центральной жилой коаксиального кабеля, экран которого соединен со вторым выводом второго конденсатора, причем второй вывод первой и первый вывод второй обмоток дросселя подключены соответственно к информационному и к входу питания усилителя, введены вторая и третья катушки индуктивности и третий конденсатор, причем, первый вывод второй катушки индуктивности соединен с первым выводом первой обмотки дросселя, второй вывод второй обмотки которого соединен с первым выводом третьего конденсатора и вторым выводом второй катушки индуктивности, при этом первый вывод второго конденсатора соединен через третью катушку индуктивности с общей шиной усилителя, а второй вывод третьего конденсатора соединен с экраном коаксиального кабеля.

На чертеже представлена принципиальная схема предлагаемого устройства.

758537

Формула изобретения

Составитель О. Кабарихо

Редактор С. Суркова Техред К. Шуфрич Корректор В. Синицкая

Заказ 5655/51 Тираж 729 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, )K — 35, Раушская наб., д. 4/5

Фили ал ППП «Патент», г. Ужгород, ул. Проектная, 4

Устройство для разделения токов питания и сигнала (УРТПС) на необслуживаемых усилительных пунктах содержит конденсатор 1, дроссель 2, катушку 3 индуктивности, конденсатор 4, катушку 5 индуктивности, конденсатор 6, катушку 7 индуктивности, усилитель 8.

Устройство работает следующим образом.

Высокочастотный сигнал и ток питания поступает с линии связи (ЛС) на вход

УРТПС, при этом высокочастотный сигнал проходит через катушку 3, конденсатор 1, 1а катушку 5, обмотки дросселя 2 и поступает на вход усилителя 8, усиливается и с выхода усилителя 8 поступает в линию связи. Транзисторный усилитель включается по цепи питания последовательно. Ток питания проте1S кает по внутреннему проводнику линии связи (коаксиальному кабелю), проходит через катушки 3 и 7, цепь нагрузки усилителя и далее передается в линию связи. Внешний проводник коаксиального кабеля заземлен.

Между корпусом усилителя и внешним про- щ водом кабеля приложено напряжение дистанционного питания (порядка 1000 В постоянного тока). Разделение входа (выхода) усилителя от внешнего проводника кабеля осуществляется при помощи разделительных конденсаторов 1 и 6.

Технико-экономическая эффективность устройства для разделения токов питания и сигнала на необслуживаемых усилительных пунктах заключается в повышении помехозащищенности необслуживаемых усилительных пунктов.

Устройство для разделения токов питания и сигнала на необслуживаемых усилительных пунктах, содержащее последовательно соединенные первый конденсатор и первую обмотку дросселя и последовательно соединенные первую катушку индуктивности и второй конденсатор, причем второй вывод первого конденсатора и второй вывод первой катушки индуктивности соединены с центральной жилой коаксиального кабеля, экран которого соединен со вторым выводом второго конденсатора, причем второй вывод первой и первый вывод второй обмоток дросселя подключены соответственно к информационному и к входу питания усилителя, отличающееся тем, что, с целью повышения помехозащищенности необслуживаемых усилительных пунктов, введены вторая и третья катушки индуктивности и третий конденсатор, причем первый вывод второй катушки индуктивности соединен с первым выводом первой обмотки дросселя, второй вывод второй обмотки которого соединен с первым выводом третьего конденсатора и вторым выводом второй катушки индуктивности, при этом первый вывод второго конденсатора соединен через третью катушку ундуктивности с общей шиной усилителя, а второй вывод третьего конденсатора соединен с экраном коаксиального кабеля.

Источники информации, принятые во внимание при экспертизе

1. Патент США № 3105125, кл. 179 †, 1963 (прототип).
