Реферат

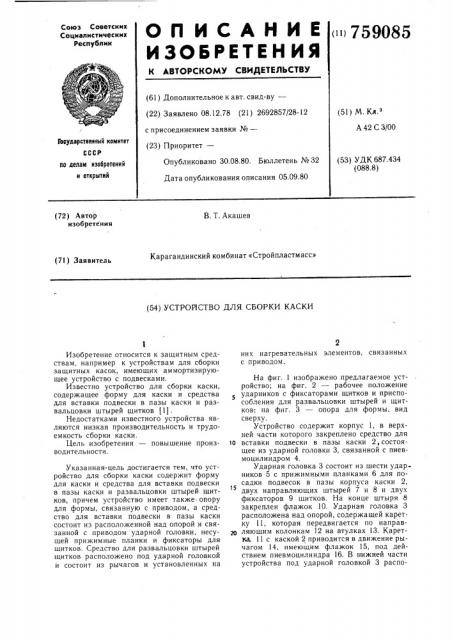

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик ()759085 (61) Дополнительное к авт. свид-ву— (22) Заявлено 08.12.78 (21) 2692857/28-12 с присоединением заявки №вЂ” (23) Приоритет— (51) М.К .

А 42 С 3/00

Государственный комитет (53) УДК 687.434 (088.8) Опубликовано 30.08.80. Бюллетень №32

Дата опубликования описания 05.09.80 по делам изобретений и открытий (72) Автор изобретения

В. Т. Акашев

Карагандинский комбинат «Стройпластмасс» (71) Заявитель (54) УСТРОЛСТВО ДЛЯ СБОРКИ КАСКИ

Изобретение относится к защитным средствам, например к устройствам для сборки защитных касок, имеющих аммортизирующее устройство с подвесками.

Известно устройство для сборки каски, содержащее форму для каски и средства для вставки подвески в пазы каски и развальцовки штырей щитков (1) .

Недостатками известного устройства являются низкая производительность и трудоемкость сборки каски.

Цель изобретения — повышение производительности.

Указанная. цель достигается тем, что устройство для сборки каски содержит форму для каски и средства для вставки подвески в пазы каски и развальцовки штырей щитков, причем устройство имеет также-опору для формы, связанную с приводом, а средство для вставки подвески в пазы каски состоит из расположенной над опорой и связанной с приводом ударной головки, несущей прижимные планки и фиксаторы для щитков. Средство для развальцовки штырей щитков расположено под ударной головкой и состоит из рычагов и установленных на них нагревательных элементов, связанных с приводом.

На фиг. 1 изображено предлагаемое устройство; на фиг. 2 — рабочее положение ударников с фиксаторами щитков и приспособления для развальцовки штырей и щитков; на фиг. 3 — опора для формы, вид сверху.

Устройство содержит корпус 1, в верхней части которого закреплено средство для

10 вставки подвески в пазы каски 2, состоящее из ударной головки 3, связанной с пневмоцилиндром 4.

Ударная головка 3 состоит из шести ударников 5 с прижимными планками 6 для посадки подвесок в пазы корпуса каски 2, двух направляющих штырей 7 и 8 и двух фиксаторов 9 щитков. На конце штыря 8 закреплен флажок 10. Ударная головка 3 расположена над опорой, содержащей каретку 11, которая передвигается по направ2о ляющим колонкам 12 на втулках 13. Каретка 11 с каской 2 приводится в движение рычагом 14, имеющим флажок 15, под действием пневмоцилиндра 16. В нижней части устройства под ударной головкой 3 распо759085 ложено средство для развальцовки штырей щитков, состоящее из рычагов 17, на которых установлены нагревательные элементы 18 и связанных с пневмоцилиндром 19.

Исполнительные блоки устройства связаны между собой пневмоприводами 20 — 25, через золотники управления 26 — 28 редуктора 29, магистральным пневмоприводом 30 и концевыми выключателями 31 и 32. На золотнике 26 установлена кнопка пуска 33.

Устройство работает следующим образом.

При включении кнопки пуска 33 на золотнике 26, сжатый воздух подается по пневмоприводу 20 через редуктор 29 в пневмоцилиндр 16 и каретка 11 с каской 2 подается под ударную головку 3 для посадки подвесок в пазы корпуса каски, при этом рычаг 14 включает золотник 27 и сжатый воздух по пневмоприводу 21 подается в пневмоцилиндр 4, который своими ударниками 5 сажает подвески в пазы корпуса каски 2, а фиксаторы 9 фиксируют щитки от выпадания с внутренней стороны каски 2. При этом концевой флажок 10,закрепленный на штыре 8, включает концевой выключатель 31, тот, в свою очередь, через реле времени включает золотник 28 и по пневмоприводу

23 подается сжатый воздух в пневмоцилиндр

19, который приводит в действие приспособление 18 посредством рычагов 17 подвижно закрепленных на конце штока пневмоцилиндра 19 и осуществляет развальцовку штырей щитков.

После развальцовки штырей щитков реле времени через золотники 26, 28 и пневмоприводы 22, 24, 25 поочередно подают команду на возврат пневмоцилиндров 4, 16, 19. Рычаг 14 своим флажком 15 выключает концевой выключатель 32, который снимает команду на возврат пневмоцилиндра 4, 16 и 19.

Устройство принимает первоначальное исходное положение. Подача сжатого воздуха к золотнику 26 осуществляется магистральным пневмоприводом 30.

Предлагаемое устройство для сборки каски защитной обеспечивает автоматичес10 кую сборку касок, позволяет сократить число рабочих занятых на сборке на 500/О, уменьшить трудоемкость, повысить производительность труда при сборке 2 раза.

Формула изобретения

Устройство для сборки каски, содержащее форму для каски и средства для" вставки подвески в пазы каски и развальцовки штырей щитков, отличающееся тем, что, с

2о целью повышения производительности, оно имеет опору для формы, связанную с приводом, а средством для вставки подвески в пазы каски состоит из расположенной над опорой и связанной с приводом ударной го23 ловки, несущей прижимные планки и фиксаторы для щитков, причем средство для развальцовки штырей щитков расположено под ударной головкой и состоит из рычагов и установленных на них нагревательных элементов, связанных с приводом.

Зо Источники информации, принятые во внимание при экспертизе

1. Технологический регламент № 19 — 78 на производство каски защитной. «Труд».
