Реферат



Союз Советских

Социалистических

Республик

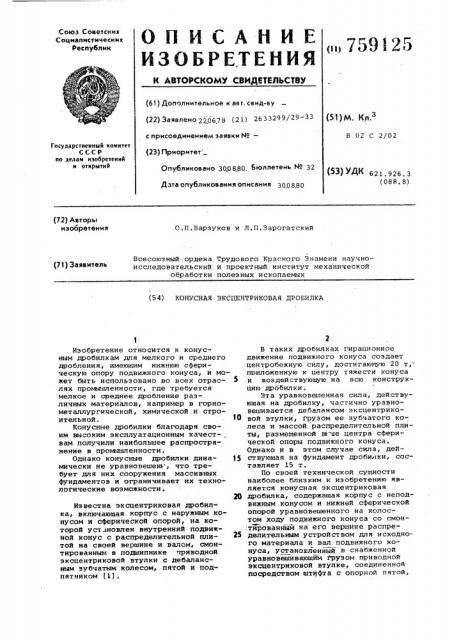

О П И С А Н И Е,.; г,.

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 220678 (21) 2633299/29-33 (51)м. КЛ. с присоединением заявки №вЂ”

В 02 С 2/02

Государственный комитет

СССР по делам изобретений и открытий (23) Приоритет

Опубликовано 300880 Бюллетень ¹ 32

Дзта опубликования описания 300880 (5З) УДК 621. 926. 3 (088. 8) (72) Авторы изобретения

О.П.Барзуков и Л.П.Зарогатский

Всесоюзный ордена Трудового Красного Знамени научноисследовательский и проектный институт механической обработки полезных ископаемых (71) Заявитель (54) КОНУСНАЯ ЭКСЦЕНТРИКОВАЯ ДРОБИЛКА

Изобретение относится к конусным дробилкам дпя мелкого и среднего дробления, имеющим нижнюю сферическую опору подвижного конуса, и может быть использовано во всех отрас- S лях промьгаленности, где требуется мелкое и среднее дробление различных материалов, например в горнометаллургической, химической и строительной. 10

Конусные дробилки благодаря своим выcoêèì эксплуатационным качествам получили наибольшее распространение в промлаленности.

Однако конусные дробилки дина- 15 мически не уравновешен, что требует для них сооружения массивных фундаментов и ограничивает их технологические возможности.

Известна эксцентриковая дробил» ка, включающая корпус с наружным конусом и сферической опорой, на которой установлен внутренний подвижной конус с распределительной плитой на своей вершине и валом, смонтированным s подшипнике приводной эксцентриковой втулки с дебалансным зубчатым колесом, пятой и подпятником tl).

В таких дробилках гирационное движение подвижного конуса создает центробежную силу, достигающую 20 т, гпэиложенную к центру тяжести конуса и воздействующую на всю конструкцию дробилки.

Эта уравновешенная сила, действующая на дробилку, частично уравновешивается дебалансом зксцентриковой втулки, Грузом ее зубчатого колеса и массой распределительной плиты, размещенной м-ле центра сферической опоры подвижного конуса.

Однако и в этом случае сила, действуюшая на фундамент дробилки, составляет 15 т.

По своей технической сущности наиболее близким к изобретению является конусная зксцентриковая дробилка, содержащая корпус с неподвижным конусом и нижней сферической опорой уравнбвешенного на холостом ходу подвижного конуса со смонтированнйм на его вершине распределительным устройством для исходного материала и вал подвижного конуса, установленййй в снабженной уравновешиваюшйм грузом приводной эксцентриковой втулке, соединенной посредством штифта с опорной пятой, 759125 имеющей центральную расточку под хвостовик вала подвижного конуса и контактирующей с подпятником f2) .

Благодаря противофазной установке грузов на втулке и специальному размещению их по ее высоте может быть достигнуто полное уравновешивание дробилки, но не ее конуса.

К числу недостатков конструкции данной. дробилки необходимо отнести то, что момент от противофазных грузов перекашивает втулку, создает прижоги и может вывести ее из строя

Даже если момент, действующий на . фундамент, приведен к нулю, все же

ocraeca горизонтальная сила, сдвигаю-) шая дробилку с фундамента. Для полного уравновешивания требуется,, чтобы сумма сил и моментов была бы рав-, на нулю. Кроме того, подвижный конус на холостом ходу по-прежнему мо- жет опрокидываться на сферической < 20 опоре, что не позволяет поднять его число качаний.

Цель изобретения — улучшение тех нологических параметров дробилки путем увеличения числа качаний конуса.

Указанная цель достигается тем, что в конусной эксцентриковой дробилке, содержащей корпус с неподвижным конусом и нижней сферической опорой уравновешенного на холостом ходу подвижного конуса со смонтированным на его вершине распределительным устройством для исходного материала и вал подвижного конуса, установленный в снабженной уравнове- шивающим грузом приводной эксцен-» триковой втулке, соединенной пос- редством штифта с опорной пятой, имеющей центральную расточку под хвостовик вала подвижного конуса и кон- 40 тактирующей с подпятником, опорная пята зксцентриковой втулки выполнена

r. возможностью радиального смешения относительно втулки и снабжена противовесом, а вал подвижного конуса выполнен по высоте со сквозной полостью с соосно размещенным в ней приводным валом, соединяющим опорную пяту и распределительное устройство, выполненное с противовесом, щ этом центры тяжести обоих противове сов и наибольшего вертикального сече-, ния стенки зксцентриковой втулки расположены по одну сторону оси дробилки в вертикальной плоскости.

На чертеже показана конструктивная схема дробилки.

Дробилка содержит корпус 1 с наружным конусом 2 и сферической . опорой 3 для внутреннего подвижного конуса 4, снабженного валом 5, ус- @ тановленным в подшипнике эксцентри» козой втулки б. Последняя снабжена зубчатым колесом 7 с противовесом

8, а в нижней части имеет пяту 9, с противовесом 10 соединенную со втулкой штифтом 11. Пята 9 опирается на подпятники 12, имеет свободу радиального смешения отчосительно втулки благодаря радиальному пазу под штифт и своей центральной расточкой надета на удлиненный вал

5 конуса 4. С дном пяты 9 соединен промежуточный вал 13 с в зможлостью передавать от нее крутящий момент. Промежуточный вал 13 смонтирован в подшипниках внутри вала

5 и верхним своим концом жестко соединен .с распределительным устройством 14, установленным в подшип-, никах на вершине конуса 4. Устройство снабжено противовесом 15. Все противовесы (пяты, распределительные устройства зубчатого колеса и эксцентриковой втулки) при сборке установлены своими центрами тяжести в одной вертикальной плоскости и с одной стороны от оси дрббилки.

Массы противовесов и их расстояния от линии действия центробежной силы конуса выбираются таким образом,, чтобы сумма моментов всех сил и сама сумма этих сил была бы равна нулю. Такое условие достигается в данной конструкции °

Работает дробилка следующим образомм.

При вращении зубчатого колеса 7 получает вращение и эксцентриковая втулка б с пятой 9, которая связана с втулкой б штиФтом ll Подвижный конус 4 совершает на сФерической опоре 3 грационные движения, пр% этом на нижнюю часть его вала 5, установленную s расточке пяты, действует центробежная сила противовеса пяты, направленная всегда в сторону, противоположную отклонению конуса.

От пяты 9 через промежуточный вал 13 вращение передается распределительному устройству 14, груз которого также направлен в сторону, противоположную отклонению конуса.

Таким образом, центробежные силы от пяты и распределительной емкости приложены к конусу и удерживают его на сферической опоре на холостом ходу при повышенных оборотах, Эти же силы в совокупности с силами, развиваемыми узлом эксцентрика, полностью компенсируют центробежную силу конуса и момент от нее.

В итоге дробилка и кочус в отдельности полностью уравновешены. Это позволяет поднять число качаний конуса беэ ущерба для .надежности дробилки, увеличив тем саням ее технологические показатели и устранив динамические нагрузки иа Фундамент.

Формула изобретения

Конусиая эксцентриковая дробилка, содержащая корпус с неподвижным

759125

Составитель В.ГУбарев

Редактор Т.КУзьмина Техред И. Бабурка Корректор С.шекмар

Заказ 5784/2 Тираж 679 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, _#_-35, Раушская наб., д.4/S

Филиал ППП Патент,г. Ужгород, Ул. Проектная, 4 конусом и нижней сферической опорой уравновешенного на холостом ходу подвижного конуса со смонтированным на его вершине распределительным устройством для исходного материала и вал подвижного конуса, установ- 5 ленный в снабженной уравновешиваю, щим грузом приводной эксцентрико,вой втулке соединенной посредством штифта с опорной пятой, имеюшей центральную расточку под хвостовик вала подвижного конуса и контактируюшей с подпятником, о т л и ч а юш а я с я тем, что, с целью улучшения технологических параметров дробилки путем Увеличения числа качаний конуса, опорная пята эксцентриковой втулки выполнена с возможностью радиального смешения относительно втулки и снабжена противов сом, а вал по лижного конуса выполнен по высоте со сквозной поз лостью с соосНо размещенным в ней приводным валом, соедин яюшим опорную пяту и распределительное устройство, выполненное с противовесом, при этом центры тяжести обоих противоьесоь и наибольшего вертикального сечения стенки эксцентриковой втулки расположены по одну сторону от оси дробилки в вертикальной плоскости.

Источники информации, принятые во внимание при экспертизе

1. Андреев С.E. и др. Дробление, измельчение и грохочение полезных ископаемых. И., Госгортехиздат, 1966, с.191, рис.125.

2. Патент фРГ Р 652014, кл.50с, 1948.
