Реферат



Ла 75973

СССР

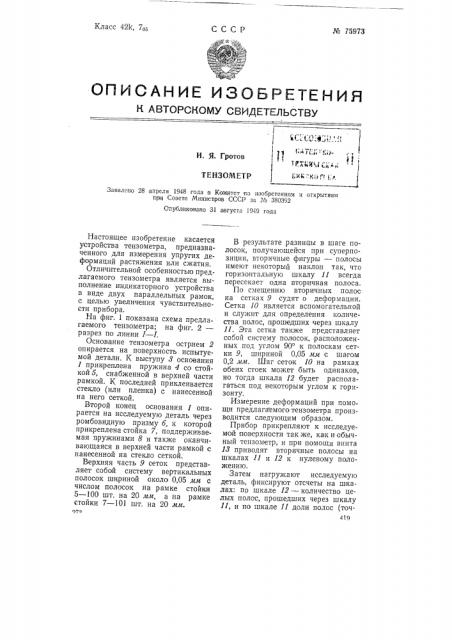

Класс 42k, 7о.ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

it.

1Гл1 Ц1 i) +pi

И. Я. Гротов

ТЕНЗОМЕТР

Заявлено 28 апреля 1948 года в Комитет по изобретениям и открытиям при Совете Министров СССР за № 380392

Опубликовано 31 а вгуста 1949 года

Настоящее изобретение касается у1стройства тензометра, предназначенного для измерения упругих деформаций растяжения или сжатия.

Отличительной особенностью предлагаемого тензометра является выполнение индикаторного устройства в виде двух параллельных рамок, с целью увеличения чувствительности прибора.

На фиг. 1 показана схема предлагаемого тензометра; на фиг. 2— разрез по линии 1 — 1.

Основание тензометра острием 2 опирается на поверхность испытуемой детали. К выступу 3 основания

1 прикреплена пружина 4 со стойкойб, снабженной в верхней части рамкой. К последней приклеивается стекло (или пленка) с нанесенной на него сеткой.

Второй конец основания 1 опирается на исследуемую деталь через ромбовидную призму б, к которой прикреплена стойка 7, поддерживаемая пружинами 8 и также оканчивающаяся в верхней части рамкой с нанесенной на стекло сеткой.

Верхняя часть 9 сеток представляет собой систему вертикальных полосок шириной около 0,05 лл с числом полосок на рамке стойки

5 — 100 шт. на 20 лл, а на рамке стойки 7 — 101 шт. на 20 лл.

В результате разницы в шаге полосок, получающей ся при суперпозиции, вторичные фигуры — полосы имеют некоторый наклон так, что горизонтальную шкалу 11 всегда пересекает одна вторичная полоса.

По смещению вторичных полос на сетках 9 судят о деформации.

Сетка 10 является вспомогательной и служит для определения количества полос, прошедших через шкалу

11. Эта сетка также представляет собой систему полосок, расположенных под углом 90 к полоскам сетки 9, шириной 0,05 лл с шагом

0,2 лл. Шаг сеток 10 на рамках обеих стоек может быть одинаков, но тогда шкала 12 будет располагаться под некоторым углом к горизонту.

Измерение деформаций при помощи предлагаемоготензометра производится следующим образом.

Прибор прикрепляют к исследуемой поверхности так же, как и обычный тензометр, и при помощи винта

18 приводят вторичные полосы на шкалах 11 и 12 к нулевому положению.

Затем нагружают исследуемую деталь, фиксируют отсчеты на шкалах: по шкале 12 — количество целых полос, прошедших через шкалу

11, и по шкале 11 доли полос (точ419

Щ 75973

Фи г. 2

5 Я

Ф,и г. 1

Г

420 нее, расстояние между серединами полос).

После градуировки прибора должна быть определена цена деления т. е. деформация детали,lc(MTBpTcTвующая смещению полос на шкале

11, например на 0,1 шага, Сетки наиболее улочно наносить при помощи фотографий. " а уа:».,-- + 4 .м

ПРедмет и з о баР е е н вам

Тензометр, прЕдназудчнный для измерения упругих; деформаций растяжения йли сжатия, с применением микрометрических измерительных

Отв. редактор М. М. Акишин сеток для определения относительного смещения поверхности исследуемой детали в процессе деформации, отл и ч а ю щи йся тем, что, с целью увеличения чувствительности прибора, индикаторное устро йство,в нем .выполнено.в видедвух параллельных рамок, закрепленных каждая на одной из стоек прибора и снабженных измерительными сетками из,нанесенных на стекло, пленку и тому подобное горизонтальных и вертикальных линий, по относительному смещению которых определяют усилие деформации испытуемой детали.

Ре дактор В. Г. Шальнев
