Ла ? 6092

Класс 57а 61

СССР

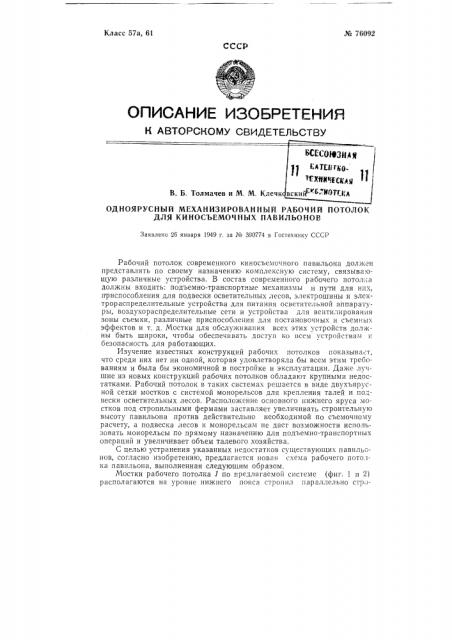

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

В. Б. Толмачев и М.

ОДНОЯРУСНЫЙ МЕХАНИЗИРОВАННЫЙ РАБОЧИЙ ПОТОЛОК

ДЛЯ КИНОСЪЕМОЧНЫХ ПАВИЛЬОНОВ

Заявлено 26 января 1949 г. за Жа 390774 в Гостехннку СССР

Рабочий потолок современного KHHocüåìî÷íoãî павильона должен представлять по своему назначению комплексную систему, связыва:ощую различные устройства. В состав современного рабочего потолка должны входить: подъемно-транспортные механизмы и пути для них, приспособления для подвески осветительных лесов, электрошины и электрораспределительные устройства для питания осветительной аппаратуры, воздухораспределительные сети и устройства для вснтилированпя зоны съемки, различные приспособления для постановочных и съемных эффектов и т, д. Мостки для обслуживания всех этих устройств должны быть широки, чтобы обеспечивать доступ ко всем устройствам и безопасность для работающих.

Изучение известных конструкций рабочих потолков показывает, что среди них нет ни однои, которая удовлетворяла бы всем этим требованиям и была бы экономичной в постройке и эксплуатации. Даже лучшие из новых конструкций рабочих потолков обладают крупными недостатками. Рабочий потолок в таких системах решается в виде двухъярусной сетки мостков с системой монорельсов для крепления талей и под.вески осветительных лесов. Расположение основного нижнего яруса мостков под стропильными фермами заставляет увеличивать строительную высоту павильона против действительно необходимой по съемочному расчету, а подвеска лесов к монорельсам не дает возможности использовать монорельсы по прямому назначению для подъемно-транспортных операций и увеличивает объем талевого хозяйства.

С целью устранения указанных недостатков существующих павильонов, согласно изобретению, предлагается новая схема рабочего потолка павильона, выполненная следующим образом.

Мостки рабочего потолка 1 по предлагаемой системе (фиг. 1 и 2) располагаются на уровне нижнего пояса стропил параллельно стро№ 76092 пильным фермам 8 между ними и по всему периметру павильона. Мостки на жестких подвесках 12 подвешиваются к перекрытию. Между мостками, расположенными параллельно фермам, предусмотрены просветы 4, пад которыми проходят транспортные линии в виде монорельсов 2 для подъемно-транспортных механизмов (тельферов, электроталей). Подвеска монорельсов производится к перекрытию на высоте

2,3 — 2,б л над уровнем пола мостков, с таким расчетом, чтобы при проходе тельфера (электротали) над мостками под крюком оставалось не менее 1,9 — 2 л.

Монорельсовые пути над просветами связываются между собой в единую сеть соединительным кольцевым коллектором 5 по периметру павильона (фиг. 1 и 2). Перевод тельферов (талей) с поперечных монорельсов 2 на кольцо и обратно осуществляется посредством неподвижных стрелок, поскольку перемещение тельферов (электроталей) llo монорельсам предусматривается вручную, При другом строительном решении перекрытий павильона (например, при употреблении полигональных и треугольных стропильных ферм или при перекрытии павильона сводом-оболочкой) кольцевой монорельс по периметру павильона может быть заменен соединительной магистралью по оси павильона и т. д.

При:побом из этих решений наличие соединительного пути дает возможность перемещать тельферы в пределах всего павильона и пер=водить их (при наличии специальной ветки) в соседний павильон. При оооруд0BBtltIH 113BHc1bolloB . ифтом 6 (фиг. 1 H 2) соединительный vtloH0рельс 5 используется для облегчения транспортировки грузов (например, более тяжелых осветительных приборов) от лифта к тому поперечному просгету, через который они должны быть спущены на леса, практикабли {вышки) и т, д.

В качестве транспортных средств могут быть использованы типовые для данного павильона тельферы или простейшие приспособления типа «кошек», ручных передвижных талей и т. д.

По бортам мостков предусмотрены колосниковые щели 7, являющиеся линиями подвески осветительных лесов. На мостках 1, проходящих поперек павильона, колосниковые щели 7 предусматриваются с обеих сторон каждого мостка, а на мостках по периметру павильона— щели только у бортов. Конструктивно колосниковые щели 7 образуются за счет соответствующего расположения элементов металлического каркаса, настила и перил мостков. При этом верхняя поверхность этих образующих щель элементов служит опорой для установки передвижной лебедки 8 (фиг. 3).

Колосниковая щель устраивается с расчетом на возможныс отклонения проходящего сквозь щель троса 9 в пределах до 15 от вертикали.

Нижние поверхности между щелями мостков используются для крепления звукопоглотителей 10 (фиг. 3), а под некоторыми из мостков размещаются воздуховоды направленной вентиляцией 11 (фиг. 1 и 21.

В местах расположения выводных патрубков воздуховодов в соответствующих мостках устраиваются смотровые люки, позволяющие чистить и ремонтировать шибера патрубков и подключать к ним спускак:циеся вниз переносные воздуховоды.

Предмет изобретения

Одноярусный механизированный рабочий потолок для киносъемочных павильонов, отличающийся тем, что, с целью устранения взяв имных помех между линиями подъема тя кестей и линиями подвескч № 76092 лесов с осветительной аппаратурой, потолок выполнен в виде объединенных общим балконом одноярусных, разделенных просветами, параллельных мостков, имеющих по бортам колосниковые щели, через которые при помощи переносных лебедок осуществляются подъем и закрепление подвесных лесов, а над просветами к перекрытиям, несущим кровлю, смонтированы монорельсы, объединенные в коллектор, с перемещающимися по ним тельферами, служащими для подъема тяжестей.

7 № 76092

2 7 4 |! и! 1 >I

1I ! (1

Фиг. 3 5 15
