СССР

Класс 30а, 17овв

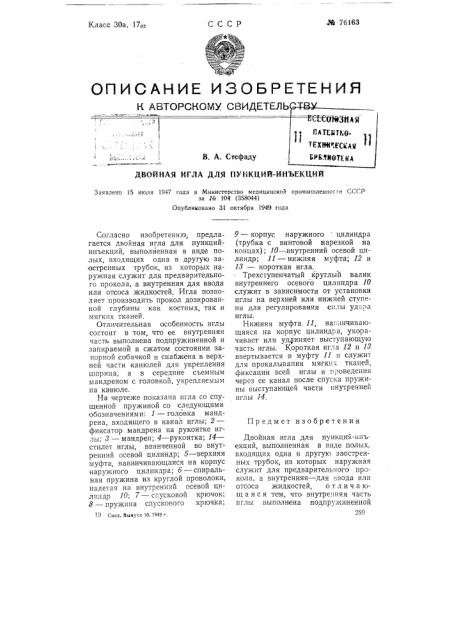

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ. СВИ г (В. А. Стефад

ДВОЙНАЯ ИГЛА ДЛЯ ПУНКЦИЙ-ИНЪЕКЦИЙ

Заявлено 15 нгоая 1947 года в Министерство медицинской промышленности СССР за № 104 1358044) Опубликовано 31 октября 1949 года

Предмет изобретения

Согласно изобретению, предлагается двойная игла для пункцийинъекций, выполненная в виде полых, входящих одна в другую заостренных трубок, из которых наружная служит для предварительного прокола, а внутренняя для ввода или отсоса жидкостей, Игла позволяет производить прокол дозированной глубины как костных, так,и мягких тканей, Отличительная особенность иглы состоит в том, что ее внутренняя часть выполнена подпружиненной и запираемой в сжатом состоянии запорной собачкой и снабжена в верхней части канюлей для укрепления шприца, а в середине съемным мандреном с головкой, укрепляемым на канюле.

На чертеже показана игла со спущенной пружиной со следующими обозначениями: 1 — головка мандрена, входящего в канал иглы; 2— фиксатор мандрена на рукоятке иглы; 8 — мандрен; 4 — рукоятка; 14— стилет иглы, ввинченной во внутренний осевой цилиндр; 5 — верхняя муфта, навинчивающаяся на корпус наружного цилиндра; б — спиральная пружина из круглой проволоки, надетая на внутренний осевой цилиндр 10: 7 — сгусковой крючок;

8 — пружина спускового крючка;

19 свах. выкуси 10. 194в г.

9 — корпус наружного цилиндра (трубка с винто|вой нарезкой на концах); 10 — внутренний осевой цилиндр; 11 — нижняя муфта; 12 и

18 — короткая игла.

Трехступенчатый круглый валик внутреннего осевого цилиндра 10 служит в зависимости от установки иглы на верхней или нижней ступени для регулирования силы удара иглы.

Нижняя муфта 11, на;,инчивающаяся на корпус цилиндг.а, укорачивает или удлиняет выступающую часть иглы. Короткая игла 12 и 18 ввертывается в муфту 11 и служит для прокалывания мягких тканей, фиксации всей иглы и гроведения через ее канал после спуска пружины выступающей части ьнутренней иглы 14.

Двойная .игла для пункций-инъекций, выполненная в виде полых, входящих одна в другую заостренных трубок, из которых наружная служит для предварительного прокола, а внутренняя †д ввода илп отсоса жидкостей, о т л и ч а ющ а я с я тем, что внутренняя часть иглы выпслнена подпружиненной

2S9 № 76163

290 и запираемой в сжатом состоянии запорной собачкой и снабжена в верхней части канюлей для укрепОтв. редактор М. AL Акишяя ления шприца, а в середине сыыным мандреном с головкой, укрепляемым на канюле.

Редактор А. С. Павлов
