¹ 76261

4.. С С Р

Класс 30а, 4о6

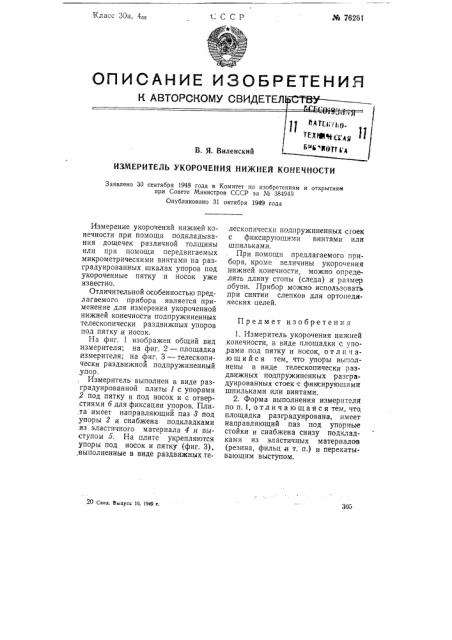

ИЗМЕРИТЕЛЬ УКОРОЧЕНИЯ НИЖНЕЙ КОНЕЧНОСТИ

Заявлено 30 сентября 1948 года в Комитет по изобретениям и открытиям при Совете Министров СССР за № 384949

Опубликовано 31 октября 1949 года

20 свод. Выпуск 10, 1949 е.

Измерение укорочений нижней конечности при помощи подкладывания дощечек различной толщины или при помощи передвигаемых микрометрическими винтами на разградуированных шкалах упоров под укороченные пятку и носок уже .известно.

Отличительной особенностью предлагаемого прибора является применение для измерения укороченной нижней конечности подпружиненных телескопически раздвижных упоров под пятку и носок.

На фиг. 1 изооражен оощий вид измерителя; на фиг. 2 — площадка измерителя; на фиг. 3 — телескопически раздвижной подпружиненный упор, Измеритель выполнен в виде разградуированной плиты 1 с упорами

2 под пятку и под носок и с отвер,стиями б для фиксации упоров. Плита имеет направляющий паз 8 под упоры 2 и снабжена подкладками из эластичного материала 4 .и выступом O . На плите укрепляются упоры под носок и пятку (фиг. 3), выполненные в виде раздвижных те.лескопически подпружиненных с гоек с фиксирующими винтами или шпильками.

При помощи предлагаемого прибора, кроме величины укорочения ,нижней конечности, можно опреде,лять длину стопы (следа),и размер ,обуви. Прибор можно использовать при снятии слепков для ортопеди,ческих целей.

Предмет изобретения

1. Измеритель укорочения нижней .конечности, в виде площадки с упо,рами под пятку и носок, о т л и ч а,ю шийся тем, что упоры выполнены в виде телескопически раздвижных подпружиненных разградуированных стоек с фиксирующими ,шпильками или винтами, 2. Форма выполнения измерителя по п. 1, о.т л и ч а ю щ а я с я тем, что, .площадка разградуирована, имеет направляющий паз под упорные стойки и снабжена снизу подкладками из эластичных материалов (резина, фильц и т. п.) н перекатывающим выступом.
