Реферат



Союз Советских

Социалистических

Республик

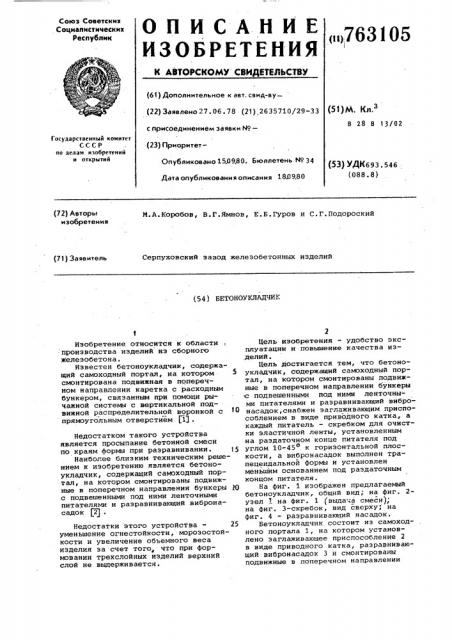

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

<>763105

+ ( ь / (61) Дополнительное к авт. свид-ву(22) Заявлено 27 06. 78 (21) 2635710/29-33

Р1)М. Кл.

В 28 В З/02 с присоединением заявки ¹â€”

Государственным комитет

СССР по делам изобретений и открытий (23) ПриоритетОпубликовано 150980. Бюллетень № 34

Дата опубликования описания 183980 (53) УДК6 9 3 . 54 6 (088.8) (72) Авторы изобретения

М.A.Êîðîáîâ, В.Г.Ямнов, Е.Б.Гуров и С.Г.Подороский (71) Заявитель

Серпуховский завод железобетонных изделий (54) БЕТОНОУКЛАДЧИК

Изобретение относится к области производства изделий из сборного

Железобетона.

Известен бетоноукладчик, содержащий самоходный портал, на котором смонтирована подвижная в поперечном направлении каретка с расходным бункером, связанным при помощи рычажной системы с вертикальной подвижной распределительной воронкой с 0 прямоугольным отверстием (11 .

Недостатком такого устройства является просыпание бетонной смеси по краям формы при раэравнивании. 15

Наиболее близким техническим решением к изобретению является бетоноукладчик, содержащий самоходный портал, на котором смонтированы подвижные в поперечном направлении бункеры Я с подвешенными под ними ленточными питателями и разравнивающий вибронасадок П2

Недостатки этого устройства - 25 уменьшение огнестойкости, морозостойкости и увеличение объемного веса изделия эа счет того, что при формовании трехслойных йзделий верхний слой не выдерживается.

Цель изобретения — удобство эксплуатации и повышение качества из.делий.

Цель достигается тем, что бетоноукладчик, содержащий самоходный портал, на котором смонтированы подвижные в поперечном направлении бункеры с подвешенными под ними ленточными питателями и раэравнивающий вибронасадок, снабжен эаглаживающнм приспособлением в виде приводного катка, а каждый питатель — скребком для очистки эластичной ленты, установленным на раздаточном конце питателя под углом 10-45 к горизонтальной плоскости, а вибронасадок выполнен трапецеидальной форьы и установлен меньшим основанием под раздаточным концом питателя.

На фиг. 1 изображен предлагаемый бетоноукладчик, общий вид; на фиг. 2узел .т на фиг. 1 (выдача смеси); на фиг. З-скребок, вид сверху; на фиг. 4 - разравнивающий насадок.

Бетоноукладчик состоит иэ самоходного портала 1, на котором установлено заглаживающее приспособление 2 в виде приводного катка, раэравнивающий вибронасадок 3 и смонтированы подвижные в поперечном направлении

763105 бункеры 4. Под бункерами 4 подвешены ленточные питатели 5. Разравнивающий вибронасадок 3 выполнен трапецеидальной формы и установлен меньшим основанием под раздаточным концом питателя 5..

Положение разравнивающего виброна-i садка 3 по высоте устанавливается .посредством фиксирующих гаек 6. Каждый ленточный питатель 5 снабжен скребком 7 для очистки эластичной ленты,.который установлен на раздаточном конце питателя 5 под углом

10-45 к горизонтальной плоскости и создает клин, препятствующий ссыпанию бетонной смеси в период отклю,чения ленточного питателя 5 и при 15 движении бетоноукладчика с отключенным питателем, очищает ленту питателя во время работы, тем самым ликвидируется загрязнение производственной площади в зоне работы бетоноук- 2П ладчика и потери бетона. Бетонная смесь не .попадает на лицевую поверхность свежеотформованного изделия.

Описываемое устройство работает следующим образом.

При вращении ленточного питателя

5 бетонная смесь подается из бункера 4 и попадает на скребок 7, а затем равномерным слоем подается в отверстие разравнивающего вибронасадka 3, которая регулируется на зазор над формой согласно заданной величине защитного слоя раствора иэделий.

Разравнивающий вибронасадок 3 рав.номерно раскладывает и разравнивает смесь в форме, создавая заданную величину бруса бетона, выступающего над формой в неуплотненном состоянии, а при уплотнении бетона выдерживается заданная величина для защитного слоя раствора иэделия,то есть при уплотнении выступающий брус бетона над формой дает усадку на определенную величину ниже краев бортов формы для заполнения раствором защитного слоя.Разравнивающий вибронасадок 3 имеет отверстия трапецеидальной формы, что при укладке не дает осыпания смеси по краям формы, а собирает бетонную смесь с краев в центр разравнивающего вибронасадка 3. формула изобретения

Бетоноукладчик, .содержащий самоходный портал, на котором смонтированы- подвижные в поперечном направлении бункеры с подвешенными под ними ленточными питателями и разравнивающий вибронасадок, о т л и ч а юшийся тем, что, с целью удобства эксплуатации и повышения качества изделий, он снабжен Заглаживающим приспособлением в виде приводного катка, а каждый питатель - скребком для очистки эластичной ленты, установленным на раздаточном конце питателя под углом 10-45 к горизонтальной плоскости, а вибронасадок выполнен трапецеидальиой формы и установлен меньшим основанием под раздаточным концом питателя.

Источники информации, принятые во внимание при экспертизе

1.Авторское свидетельство СССР

9 387845, кл. В 28 В 13/02, 1971.

2.Волков Л.A. Бетоноукладочные машины для производства изделий иэ сборного железобетона. ЦНИИТЭстроймаш, М., 1968, с. 64-67, рис.27.

5

Фиг. 2
