Червяк экструдера с позонным регулированием температуры

Червяк экструдера с позонным регулированием температуры

Иллюстрации

Показать все

Реферат

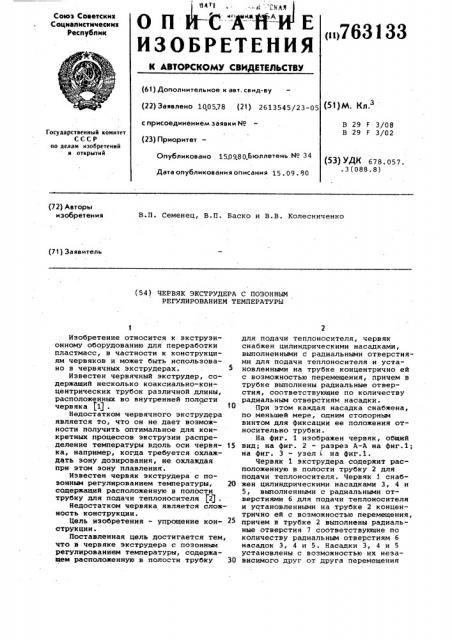

О П С Е

ИЗОБРЕТЕНИЯ

Союз Советскик

Социалистических

Республик (ii>763133

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 1005.78 (21) 2613545/23-05 ()M

3 с присоединением заявки № (23) Приоритет

В 29 F 3/08

В 29 F 3/02

Государственный комитет

СССР оо делам изобретений и открытий

Опубликовано 1509.80Бюллетень ¹ 34 (5З) УДН 678. 057.

° 3(088.8) Дата опубликования описания 15. 09. 80 (72) Авторы изобретения

В.П ° Семенец, В.П. Баско и В.В. Колесниченко (71) Заявитель (54) ЧЕРВЯК ЭКСТРУДЕРА С ПОЗОННЫМ

РЕГУЛИРОВАНИЕМ ТЕМПЕРАТУРЫ

Изобретение относится к экструзионному оборудованию для переработки пластмасс, в частности к конструкциям червяков и может быть использовано в червячных экструдерах. 5

Известен червячный экструдер, содержащий несколько коаксиально-концентрических трубок различной длины, расположенных во внутренней полости червяка (1) .

l0

Недостатком червячного экструдера является то, что он не дает возможности получить оптимальное для конкретных процессов экструзии распределение температуры вдоль оси червя- 15 ка, например, когда требуется охлаждать зону дозирования, не охлаждая при этом зону плавления.

Известен червяк экструдера с позонным регулированием температуры, 20 содержащий расположенную в полости трубку для подачи теплоносителя (2g .

Недостатком червяка является сложность конструкции.

Цель изобретения — упрощение кон- 25 струкции.

Поставленная цель достигается тем, что в червяке экструдера с позонным регулированием температуры, содержащем расположенйую в полости трубку 30 для подачи теплоносителя, червяк снабжен цилиндрическими насадками, выполненными с радиальными отверстиями для подачи теплоносителя и установленными на трубке концентрично ей с воэможностью перемещения, причем в трубке выполнены радиальные отверстия, соответствующие по количеству радиальным отверстиям насадки.

При этом каждая насадка снабжена, ™о меньшей мере, одним стопорным винтом для фиксации ее положения относительно трубки. . На фиг. 1 изображен червяк, общий вид; на фиг. 2 — разрез А-А на фиг.1; на фиг. 3 — узел i на фиг.1.

Червяк 1 зкструдера содержит расположенную в полости трубку 2 для подачи теплоносителя. Червяк l снабжен цилиндрическими насадками 3, 4 и

5, выполненными с радиальными отверстиями б для подачи теплоносителя и установленными на трубке 2 концентрично ей с возможностью перемещения, причем в трубке 2 выполнены радиальные отверстия 7 соответствующие по количеству радиальным отверстиям б насадок 3, 4 и 5. Насадки 3, 4 и 5 установлены с возможностью нх независимого друг от друга перемещения

763133 по трубке 2 до полного или частичного (как показано на фиг. 2) совпадения отверстий в трубке 2 и насадках 3, 4 и 5.

Для фиксации положения насадок 3, 4 и 5 относительно трубки 2 каждая насадка 3, 4 и 5 имеет, по меньшей мере, один стопорный винт 8.

Подвод теплоносителя к трубке 2 и отвод его из полости червяка 1 осу.ществляется с помощью коллектора 9, причем конец трубки 2, противоположный коллектору 9, заглушен. При вращении червяка 1 коллектор 9 и трубка

2 остаются неподвижными, а соосное червяку 1 положение трубки 2 обеспечивается эа счет опорного кольца 10.

Сальниковая прокладка 11 предназначена для предотвращения утечек отработанного теплоносителя из полости червяка 1 в окружающую среду.

Червяк работает следующим образом.

Теплоноситель, например вода, воздух или водовоздушная смесь, попадает под давлением из коллектора 9 в трубку 2.

Иэ трубки 2 через радиальные отверстия 6 теплоноситель поступает в виде множества струй на внутреннюю поверхность червяка 1, осуществляя ее "душирование". Расход теплоносителя в пределах каждой насадки 3, 4 и 5 зависит от степени совпадения отверстий 6 в трубке 2 с отверстиями 7 в насадках 3, 4 и 5. Таким образом, создается ряд независимых зон охлаждения червяка и осуществляется его позоиное терморегулирование.

Теплоноситель, соприкасаясь с внутренней поверхностью червяка 1, охлаждает ее либо путем конвективной теплоотдачи, либо эа счет частичного или полного испарения теплоносителя.

Режим охлаждения определяется как самим теплоносителем, так и интенсивностью его подачи в червяк 1. Отра-:. ботанный топлоноситель удаляется из полости червяка 1 через коллектор 9. для регулировки температурного поля червяка достаточно вынуть трубку иэ червяка и, выставив с помощью стопорных винтов 8 необходимые положения насадок на трубке, поставить ее обратно.

Простота конструкции червяка, удобство его обслуживания и плавность регулировки температурного поля позволяют значительно сократить трудозатраты при отладке технологического процесса экструзии и обеспечить наиболее оптимальный режим эксплуатации экструдера.

Формула изобретения

1. Червяк экструдера с поэонным регулированием температуры, содержащий расположенную в полости трубку для подачи теплоносителя, о т л и ч а ю шийся . тем, что, с целью упрощения конструкции, червяк снабжен цилиндрическими насадками, выполненными с радиальными отверстиями для подачи теплоносителя и установленными на трубке концентрично ей с возможностью перемещения, причем в трубке выполнены радиальные отверстия, соответствующие по количеству ради30 альным отверстиям насадки.

2. Червяк по п. 1, о т л и ч а юшийся тем, что каждая насадка снабжена, по меньшей мере, одним стонорным винтом для фиксации ее по35 ложения относительно трубки.

Источники информации, принятые во внимание при экспертизе 1

1. Шенкель Г. Шнековые прессы для пластмасс. Л., Госхимиздат, 1962, 40 с. 298, рис. 252.

2. Авторское свидетельство СССР

Р 350666, кл. В 29 F 3/02, В 29 F 3/08, 11.01.71 (прототип).

763133

Составитель М.Глушакова

Редактор П.Макаревич Техред И. Барадулина Корректор В.Синицкая.

Заказ 6561/6 Тираж 735

ВНИИПИ Государственного комитета СССР.по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
