Реферат



Союз Советских

Социалистических

Республик

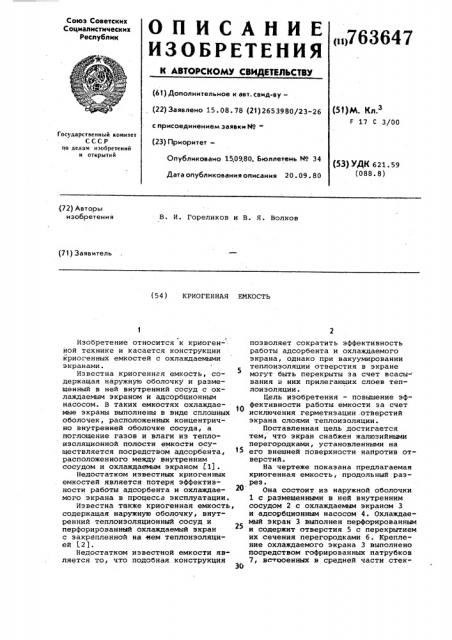

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

<о763647 (61) Дополнительное к авт. сеид-ву(22) Заявлено 15.08. 78 (21) 2653980/23-26 с присоединением заявки М(23) Приоритет—

Опубликовано 15.09,80. Бюллетень Йо 34 (51)М. Кл.3

17 С 3/00

Государственный комитет

С С С.P по делам изобретений н открытий (53) УДК 621. 59 (088. 8) Дата опубликования описания 20. 09. 80 (72) Авторы изобретения

В. И. Гореликов и В. Я. Волков (71) Заявитель (54) КРИОГЕННАЯ ЕМКОСТЬ

Изобретение относится к криоген- ной технике и касается конструкции криогенных емкостей с охлаждаемыми экранами.

Известна криогенная емкость, содержащая наружную оболочку и размещенный в ней внутренний сосуд с охлаждаемым экраном и адсорбционным насосом. В таких емкостях охлаждаемые экраны выполнены в виде сплошных оболочек, расположенных концентрично внутренней оболочке сосуда, а поглощение газов и влаги из теплоизоляционной полости емкости осуществляется посредством адсорбента, расположенного между внутренним сосудом и охлаждаемым экраном l1).

Недостатком известных криогенных емкостей является потеря эффективности работы адсорбента и охлаждаемого экрана в процесса эксплуатации.

Известна также криогенная емкость содержащая наружную оболочку, внутренний теплоизоляционный сосуд и перфорированный охлаждаемый экран с закрепленной на нем теплоизоляцией 1.2).

Недостатком известной емкости является то, что подобная конструкция позволяет сократить эффективность работы адсорбента и охлаждаемого экрана, однако при вакуумировании теплоизоляции отверстия в экране могут быть перекрыты за счет всасы- вания в них прилегающих слоев теплоизоляции.

Цель изобретения — повышение эффективности работы емкости за счет исключения герметизации .отверстий экрана слоями теплоизоляции.

Поставленная цель достигается тем, что экран снабжен жалюзийными перегородками, установленными на его внешней поверхности напротив отверстий,.

На чертеже показана предлагаемая криогенная емкость, продольный разрез °

Она состоит из наружной оболочки

1 с размещенными в ней внутренним сосудом 2 с охлаждаемым экраном 3 и адсорбционным насосом 4. Охлаждаемый экран 3 выполнен перфорированным и содержит отверстия 5 с перекрытием их сечения перегородками 6. Крепление охлаждаемого экрана 3 выполнено посредством гофрированных патрубков

7, встроенных в средней части стек30

763647!

Формула изобретения 7

БНИИПИ Заказ 6591/13 ТиРВЖ 571 Пожписное филиал ППП "Патент", г. УжгорбДр ул. Проектная, 4 лопластиковых опор 8. На наружную поверхность экрана 3 нанесена экранно-вакуумная теплоизоляция 9, состоя" щая из полиэтилентерефталатной пленки, алюминизированной с двух сторон и сдублированной сб стекловуалью.

При заправке емкости криогенным продуктом начинает работать адсорбционный насос 4, имеющий тепловой контакт с внутренним сосудом 2. Поглощение молекул газов и влаги из теплоизоляционной полости 10 происходит как иэ полостей, не заполненных теплоизоляцией, так и из полостей, образуемых между слоями изоля- . ции 9 и заполненных пористыми слоями стекловуали. Наличие перфорации в экране позволяет сократить путь молекул газа, поглощаемого адсорб" ционным насосом 4 и сохранить эф" фективность его работы за счет pasномерного притока молекул газа изпод слоев теплоизоляции как в период захолаживания, так и в процессе эксплуатации криогенной емкости, что обеспечивает эффективную работу экранно-вакуумной теплоизоляции и ускоренный выход на режим глубокого вакуума теплоизолированной полости и криогенной емкости в целом.

Перегородки б в экране 3 восполняют отражающую поверхность в зонах отверстий и обеспечивают сохранность эффективности работы экрана 3, дей" ствуя как ограничитель прилегания изоляции, в заделке посредством гофр и крепление экрана с помощью гофрированных патрубков 7 снимает теплопритоки, идущие по опорам 8.

Предлагаемое устройство криогенной емкости с охлаждаемым экраном обеспечивает сохранность эффективности адсорбента и охлаждаемого экрана, как в период эахолаживания, так и при экплуатации криогенной емкости °

Криогенная емкость, содержащая наружную оболочку, внутренний теп.лоизолированный сосуд и перфориро ванный охлаждаемый экран с закрепленной на нем теплоизоляцией, о тл и ч а ю щ а я с я тем, что, с целью повышения эффективности работы емкости за счет исключения герметизации отверстий экрана слоями

Теплоизоляции, экран снабжен жалюзийными перегородками, установленНыми Hà его внешней цоверхности наПротив отверстий.

Источники информации, йринятые во внимание при экспертизе

1. Микулина E. И. Криогенная техника, M., 1969, с. 227.

2.Авторское свидетельство СССР

Р 498836, кл. F 1? С 3/04, 10. 11.74.
