Реферат



Союз Советскмк

Соцмалмстнчесяик

Рес уб

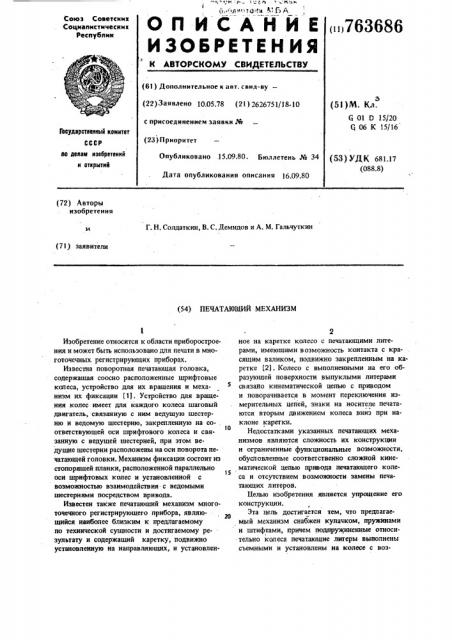

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ ()763686

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свил-ву— (22) ЗаЯвдено 10.05.78 (21) 2626751/18-10 с присоединением заявки Ж (5 l ) M. Кл.

6 01 0 15/20

Ц 06 К 15/16

Государственный комитет (23) Приоритет до делам нэобретений и откритлй (53) УДК 681.17 (088.8) Опубликовано .15.09,80. Бюллетень Ла 34

Дата опубликования описания 16.09.80 (72) А вторы изобретения

Г. Н. Солдаткин, В. С.Демидов и А. М. Гальчуткин (7I) заявители (54) ПЕЧАТАЮЩИЙ МЕХАНИЗМ

Изобретение относится к области приборостроения и может быть использовано для печати в многоточечных. регистрирующих приборах.

Известна поворотная печатающая головка, содержащая соосно расположенные шрифтовые колеса, устройство для их вращения и механизм их фиксации (1). устройство для вращения колес имеет для каждого колеса шаговый двигатель, связанную с ним ведущую шестерню и ведомую шестерню, закрепленную на со1О ответствующей оси шрифтового колеса и связанную с ведущей шестерней, при этом ведущие шестерни расположены на оси поворота печатающей головки. Механизм фиксации состоит из стопорящей планки, расположенной параллельно оси шрифтовых колес и установленной с возможностью взаимодействия с ведомыми шестернями посредством привода.

Известен также печатающий механизм многоточечного регистрирующего прибора, являющийся наиболее близким к предлагаемому по технической сущности и достигаемому результату и содержащий каретку, подвижно установленную на направляющих, и установленное иа каретке колесо с печатающими литерами, имеющими возможность контакта с красящим валиком, подвижно закрепленным на каретке (2). Колесо с выполненными на его образующей поверхности выпуклыми литерами связатто кинематической цепью с приводом и поворачивается в момент переключения измерительных цепей, знаки на носителе печатаются вторым движением колеса вниз при наклоне каретки.

Недостатками указанных печатающих механизмов являются сложность их конструкции и ограниченные функциональные возможности, обусловленные соответственно сложной кинематической цепью привода печатающего колеса и отсутствием возможности замены печатающих литеров.

Целью изобретения является упрощение его конструкции.

Эта цель достигается тем, что предлагаемый механизм снабжен кулачком, пружинами и штифтами, причем подпружиненные относительно колеса печатающие литеры выполнены съемными и установлены на колесе с воз763686 4

35

S0

55 можностъю радиального перемещения, а ку. лачок эакреплен на каретке с воэможностью контакта с образующей поверхностьн штифтов, закрепленных в печатающих литерах.

Такое решение позволяет упростить конструкцию механизма за счет исключения сложных кинематических звеньев, необходимых для спускания колеса на носитель, и расширить его функциональные возможности эа счет использования съемHhlx печатающих литеров.

На фиг. 1 приведен общий вид механизма; на фиг. 2 — сечение А--А на фиг. !.

Печатающий механизм содержит каретку 1, связанную тросиком 2 с измерительным механизмом (на фиг. не показан) и имеющую возможность перемещения вдоль диаграммной бумаги 3 по двум направляющим валикам

4 и 5. Валик 4 служит также приводом колеса 6, несущего печатающие литеры 7, и связан с приводным механизмом (на фиг. не показан) .

Печатающие литеры 7 в колесе установлены с возможностью радиального перемещения по пазу 8 посредством пружины 9 в момент печати и кулачка 10 при возврате в исходное положение. Один конец пружины жестко связан с печатающим литером, а другой — торцом упирается в штифт 11, закрепленный в колесе, и также жестко с ним связан, Кулачок 10 установлен на каретке 1 жестко и своей внутренней поверхностью контактирует со штифтами 12, закрепленными в печатающих литерах 7.

В верхней части каретки 1 на оси 13 установлен войлочный валик 14, являющийся красконосителем и находящийся в контакте с печатающими литерами, что обеспечивает периодическое нанесение краски на символы печатающих литеров.

Устройство снабжено стрелкой — указателем

15 текущего значения измеряемого технологического параметра.

Печатающий механизм работает следующим образом.

Каретка 1 с колесом 6, несущим печатающие литеры 7, и стрелкой 15 при помощи тросика 2 перемещается вдоль диаграммной бумаги 3 по двум направляющим 4 и 5 и останавливается против отметки диаграммы, соответствующей величине измеряемого параметра. В этот момент штифт 12 выходит иэ контакта с внутренней поверхностью кулачка

l0, и печатающий литер 7 под действием пружины 9 производит соответствующую отметку на диаграммной бумаге. После чего, учитывая, что пружина 9 одним концом жестко связана со штифтом 11, а дпугим — с печатаницим литером, последний: отскакивает на некоторое расстояние от диаграммной бумаги и остается в этом положении, Этим самым исключается порча диаграммной бумаги при повороте колеса.

После произведенной отметки колесо 6 получает вращение от приводного механизма через вал 4.

Вращение может быть периодическим или же с определенной скоростью.

В результате полученного вращения печатающие литеры после произведенной отметки, в верхней части контактируясь с войлочным барабаном 14, смачиваются краской и при подходе к месту печати посредством кулачка 10 и штифтов 12 утапливаются на величину подъема кулачка. При этом пружина 9 сжимается и при выходе штифта 12 из контакта с кулачком 10 печатающие литеры наносят следующую отметку.

В дальнейшем процесс печатания повторяется.

При необходимости изменения символов печати печатающие литеры могут быть легко заменены на другие символы, например, цифровые на буквенные. Замена литеров производится последовательно в нейтральном положении путем снятия пружины 9 со штифтов 11, Таким образом, использование в предлагаемом устройстве съемных печатающих литер, подвижно установленных на колесе и взаимодействующих с кулачком, позволяет не только упростить конструкцию устройства, но и расширить его функциональные возможности.

Формула изобретения

Печатающий механизм преимущественно для многоточечных регистрирующих приборов, содержащий каретку, установленную на направляющих, и установленное на каретке колесо с печатающими литерами, имеющими возможность контакта с красящим валиком, подвижно закрепленным на каретке, о т л и ч а юшийся тем, что, с целью упрощения конструкции, он снабжен кулачком, пружинами и штифтами, причем подпружиненные относительно колеса печатающие литеры выполнены съемными и установлены на колесе с возможностью ра11иального перемещения, а кулачок закреплен на каретке с возможностью контакта с образующей поверхностью штифтов, закрепленных в печатающих литерах.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство ГССР ¹ 537245, кл. G 01 О 15/20, 1974.

2, Темников Ф. Е. Автоматические регистрирующие приборы. M., "Машиностроение", 1968, с. 118-119 (прототип).
