Способ изготовления стекла триплекс

Способ изготовления стекла триплекс

Иллюстрации

Показать все

Реферат

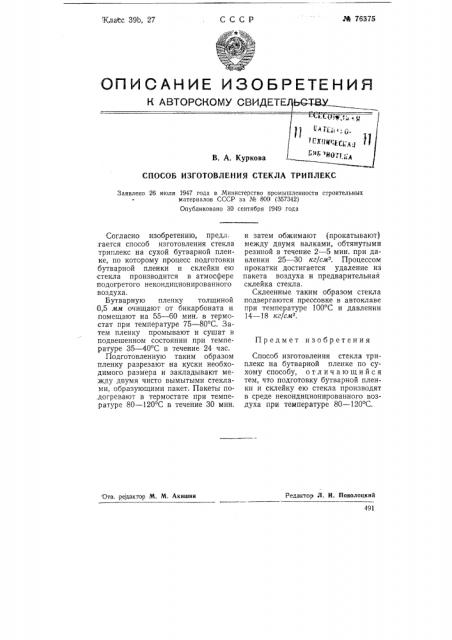

М 76375

СССР!

Класс 39Ь, 27

СПОСОБ ИЗГОТОВЛЕНИЯ СТЕКЛА ТРИПЛЕКС

Заявлено 26 июля 1947 года в Министерство промышленности строительных

t материалов СССР за Ме 80() (357342) Опубликовано 30 сентября 1949 года

Предмет изобретения

Редактор Л. И, Поволоцкий

Отв. редактор М. М. Акишин

491

Согласно изобретению, предл; гается способ изготовления стекла триплекс на сухой бутварной пленке, по которому процесс подготовки бутварной пленки и склейки ею стекла производится в атмосфере подогретого некондиционированного воздуха.

Бутварную пленку толщиной

0,5 мм очищают от бикарбоната и помещают на 55 — 60 мин. в термостат при температуре 75 — 80 С. 3атем пленку промывают и сушат в подвешенном состоянии при температуре 35 — 40 С в течение 24 час.

Подготовленную таким образом пленку разрезают на куски необходимого размера и закладывают ме.жду двумя чисто вымытыми стеклами, образующими пакет. Пакеты по.догревают в термостате при температуре 80 — 120 С в течение 30 мин. и затем обжимают (прокатывают) между двумя валками, обтянутыми резиной в течение 2 — 5 мин. при давлении 25 — 30 кг/см, . Процессом прокатки достигается удаление из пакета воздуха и предварительная склейка стекла.

Склеенные таким образом стекла подвергаются прессовке в автоклаве при температуре 100 С и давлении

14 — 18 кг/см .

Способ изготовления стекла триплекс на бутварной пленке по сухому способу, отличающийся тем, что подготовку бутварной пленки и склейку ею стекла производят в среде некондиционированного воздуха при температуре 80 †1 С.
