Реферат



Союз Советския

Социалистических

Республик

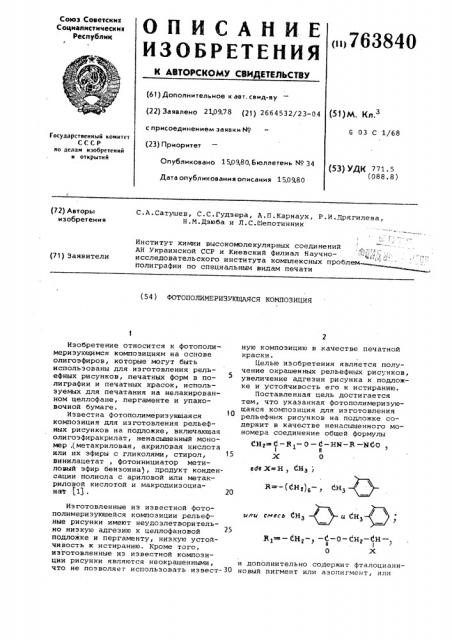

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

I

С б- —.

Ф" (61) Дополнительное к авт. сеид-ву (22) Заявлено 21.09,78 (21) 2664532/23-04 (51) М. Кр. с присоединением заявки ¹ (23) Приоритет

G 03 С 1/68

Государственный комитет

СССР ио делам изобретений и открытий

Опубликовано 150980. Бюллетень ¹ 34

Дата опубликования описания 150%80 (53) УДК 771 ° 5 (088.8) (72) Авторы изобретения

С.A.Ñàòóøåâ, С.С.Гудзера, А.П.Карнаух, P.È.Äðÿãèëåâà, Н.М.Дзюба и Л.С.шепотинник

Институт химии высокомолекулярных соединений

AH Украинской CCP и Киевский филиал Научно- ".::: .,: у . исследовательского института комплексных проблем полиграфии по специальным видам печати (71) Заявители (54 ) ФОТОПОЛИМЕРИЗУЮЩАЯСЯ КОМПОЗИЦИЯ вдв Х*=Н СНз ) в -(Сн<1 —, Сн .\

В =-СН вЂ” -С-0-Сн -Снн

0 Х

Изобретение относится к фотополимеризующимся композициям на основе олигоэфиров, которые могут быть использованы для изготовления рельефных рисунков, печатных форм в полиграфии и печатных красок, используемых для печатания на нелакированном целлофане, пергаменте и упаковочной бумаге.

Известна фотополимеризующаяся композиция для изготовления рельефных рисунков на подложке, включающая олигоэфиракрилат, ненасыщенный мономер,(метакриловая, акриловая кислота или их эфиры с гликолями, стирол, винилацетат, фотоинициатор метиловый эфир бензоина), продукт конденсации полиола с ариловой или метакриловой кислотой и макродиизоциана г -(1) . 20

Изготовленные из известной фотополимеризующейся композиции рельефные рисунки имеют неудовлетворительно низкую адгезию к целлофановой подложке и пергаменту, низкую устойчивость к истиранию. Кроме того, изготовленные иэ известной композиции рисунки являются неокрашенными, что не позволяет испольэовать извест-30 ную композицию в качестве печатной краски.

Целью изобретения является получение окрашенных рельефных рисунков, увеличение адгезии рисунка к подложке и устойчивость его к истиранию.

Поставленная цель достигается тем, что указанная фотополимериэующаяся композиция для изготовления рельефных рисунков на подложке содержит в качестве ненасыщенного мономера соединение общей формулы

СН С вЂ” Я вЂ” 0 — C — HN-R NCO

2 I 1 ll

Ж 0 или смесь СНз и СН>

/ и дополнительно содержит фталоцианиновый пигмент или аэопигмент, или

763840 сажу при следующем соотношении компонентов, вес.ч.:

100

Олигоэфиракрилат

Ненасыщенный мономер общей формулы

Фотоинициатор

Продукт конденсации полиола с акриловой или метакриловой кислотой

Макродиизоцианат

Фталоцианиновый пигмент, азопигмент или сажа

10-60

0,5-5,0 (О

7, 5-25

30-100

8-12

Предложенная композиция позволяет получить окрашенные рельефные рисунки а высокой адгезией рисунка к Щ подложке и высокой устойчивостью его к истиранию.

Пример 1. Смешивают вес.ч.

50 олигоэфиракрилата МГФ-9, 25 мо нометакрилового эфира этиленгликоля (продукт конденсации полиола а метакриловой кислотой ) и 100 макродиизоцианата, полученного конденсацией олигоэтиленгликольадипината молекулярной массы 800 (.1 моль), содержащего 3,9% гидроксильных групп и

0,05% карбоксильных групп, с 2,4-толуилендиизоцианатом (2 моль).

Содержание свободных изоцианатных групп в микродиизоцианате составляет

7,3%. Смесь перемешивают 30 мин при комнатной температуре, затем добавляют еще (вес.ч.) 50 олигоэфиракрилата МГФ-9, 8 пигмента голубого

ЛБГН, 0,5 метилового эфира бензоина.

Загружают полученную смесь в аттри- 40 тор (шаровую или бисерную мельницу) и перетирают до степени перетира пигмента 5-10 мкм (определяли методом клина). После перетира смесь фильтруют через сито 4800-5200 отв/см и добавляют 10 вес.ч. ненасыщенного мономера, полученного взаимодействием 1 моля монометакрилового эфира этиленгликоля и 1 моля 2,4-толуилендиизоцианата. Перемешивают 30 мин и полу юают краску голубого цвета.

Характеристики краски этого и последующих примеров приведены в таблице.

Пример 2. Смешивают (вес.ч.>

50 олигоэфиракрилата МДФ-2, 20 монометажрилового эфира пропиленгликоля и 80 макродиизоцианата, описанного в примере 1. Смесь перемешивают

30 мин при комнатной температуре, после чего добавляют еще (вес.ч.)

50 олигоэфиракрилата МФД-2, 10 сажи ЬО печной ПМ-75 и 2,5 этилового эфира бензоина. Перетирают и фильтруют смесЬ аналогично примеру 1, после чего добавляют 25 вес.ч. ненасыщенного мономера, полученного взаимо- Я а действием монометакрилового эфира пропиленгликоля (1 моль) и смеси изомеров 2,4- и 2,6-толуилендиизоцианата (1 моль) в весовом соотношении

65:35 соответственно. После перемешивания 30 мин получают печатную краску черного цвета.

Пример 3. Смешивают (вес.ч.)

50 олигоэфиракрилата ТГМ-3, 12 моноакрилового эфира пропиленгликоля и 50 макродиизоцианата, описанного в примере 1. После перемешивания

30 мин добавляют еще (вес.ч.) 50 олигоэфиракрилата ТГМ-З, 10 пигмента ярко-красного 4Ж, 3,5 изобутилового эфира бензоина. Смесь перетирают и фильтруют аналогично примеру 1, после чего добавляют 45 вес.ч. ненасыщенного мономера, полученного взаимодействием аллилового спирта (1,05 моль) и смеси изомеров 2,4и 2,6-толуилендиизоцианата (1 моль), взятых в соотношении 80:20 соответственно. После перемешивания 30 мин получают печатную краску красного цвета.

Пример 4. Смешивают (вес.ч.)

50 олигоэфиракрилата МГФ-9, 7,5 монометакрилового эфира диэтиленгликоля и 30 макродиизоцианата, описанного в примере 1. После перемешивания

30 мин при комнатной температуре к смеси добавляют еще (вес.ч.) 50 олигоэфиракрилата ТГМ-3, 12 пигмента ярко-краеного 4Ж, 5 тригонала. Смесь перетирают и фильтруют аналогично примеру 1, после чего добавляют (вес.ч.) 60 ненасыщенного мономера, полученного взаимодействием монометакрилового эфира пропиленгликоля (1,05 моль) и 1,6 гексаметилендиизо.. цианата (1 моль). После перемешивания 30 мин получают краску красного цвета.

Результаты испытаний печатных красок

90 34

Прототип

20 0.

200 .200

П р и м е ч а н и е. 1.условия отверждения: лампа ДРШ-7,расстояние 50 мм.

2.условия испытаний. "адгезия липкая лента,по пятибалльной шкале, устойчивость к истиранию — прибор

ПИК-2,циклы прибора; устойчивость к мокрому истиранию - ГОСТ 9733-61..

ЬАХ=Н, Н,, формула изобретения (5

Составитель Т.Пономарева

Техред Н.Барадулина Корректор М.Вигула

Редактор Е.Корина

Заказ 6278/40 Тираж 526 Подписное

ВНИИПИ Государственного комитета СССР по делам йзобретений и открытий

113035, Москва, >(- 35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

Результаты испытаний, приведенлые в таблице, показывают, что предложенная фотополимеризующаяся композиция позволяет в 2,5 раза увеличить стойкость к истиранию и адгезию рисунка к нелакированному целлофану и более чем в 5 раз повысить устойчивость к мокрому истиранию по сравнению с прототипом (1), что приводит к значительному увеличению срока службы окрашенных изделий.

Фотополимеризукицаяся композиция для изготовления рельефных рисунков на подложке, включающая олигоэфиракрилат, ненасыщенный мономер, фотоинициатор, продукт конденсации полиола с акриловой или метакриловой кислотой и макродиизоцианат, о т л ич а ю щ а я с я тем, что, с целью получения окрашенных рельефных рисунков, увеличения адгезии рисунка к подложке и устойчивости его к истиранию, она содержит в качестве ненасыщенного мономера соединение общей формулы

Сн, С-вд — о — C — нм- в- ибо

l I 1

Х О

В-(CHAL)Ь- . бНЭ .„„,. ..„Q

Вд=-Снр- — с -О - Нд- бнЬ

0 и дополнительно содержит фталоцианановый пигмент, азопигмент или сажу при следующем соотношении компонен(0 тов, вес.ч.:

Олигоэфиракрилат

Ненасыщенный мономер общей формулы 1 10-60

Фотоинициатор 0,5-5,0

Продукт конденсации полиола с акриловой или метакриловой кисло-. той 7,5-25

Макродиизоцианат 30-100

Фталоцианиновый пигмент, азопигмент или сажа 8-12

Источники информации, 28 принятые во внимание ри экспертизе

1. Авторское свидетельство СССР

9596903, кл. G 03 С 1/68, опублик.

1978 (прототип).
