Реферат



№ 76395

СССР

Класс 12а, 2

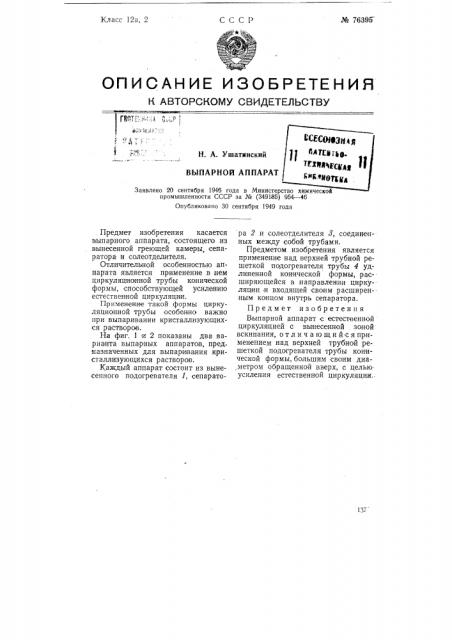

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ промышленности СССР за Ка (349185) 954 — 46

Опубликовано 30 сентября 1949 года

137

Предмет изобретения касается выпарного аппарата, состоящего из вынесенной греющей камеры, сепаратора и солеотделителя.

Отличительной особенностью аппарата является применение в нем циркуляционной трубы конической формы, способствующей усилению естественной циркуляциями.

ITðêìåíåíèå такой формы циркуляционной трубы особенно важно при выпаривании кристаллизующихся растворов.

На фиг. 1 и 2 показаны два варианта выпарных аппаратов, предназначенных для выцари|вания кристаллизующихся растворов.

Каждый аппарат состоит из вынесенного подогревателя 1, сепаратора 2 и солеотделителя 8,. соединенных между собой трубами.

Предметом изобретения является применение над верхней трубной решеткой подогревателя трубы 4 удлиненной конической формы, расширяющейся в,направлении циркуляц ии и входящей своим расширен-ным концом внутрь сепаратора.

Предмет изобретения

Выпарной аппарат с естественной циркуляцией с вынесенной зоной вскипания, отличающийся применением над верхней трубной решеткой подогревателя трубы конической формы, большим своим диаметром обращенной вверх, с цельюусиления естественной циркуляции.. Х: 76395

Фиг. 1

Вхо

pacmb

Вихру

pocm8cpo

Borax оу пухах

Аи

pacrr8

Hoax пуг, Редактор Н. М. Такса Отв. редактор %. М, Акишка
