Реферат

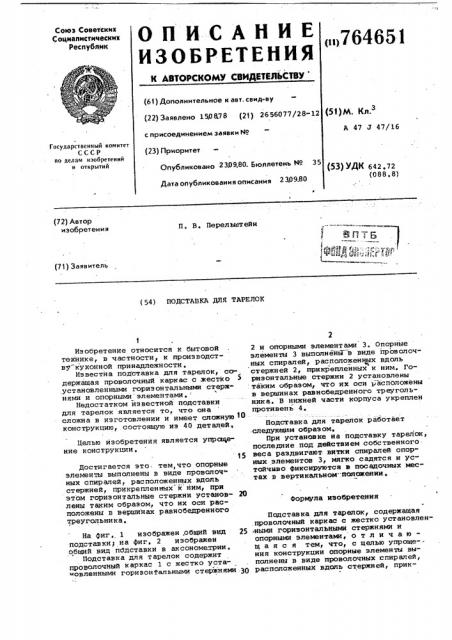

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ ЕТЕЛЬСТВУ р11764651

Союз Советских

Социалистических

Республик (6! ) Дополнительное к авт. свид-ву (51)М. Кл. (22) Заявлено 150 &78 (21) 2656077/28-12

А 47 J 47/16 с присоединением заявки ¹

Государственный комитет

СССР по делам изобретений и открытий (23) Приоритет (53) УДК 642.72 (088. 8) Опубликовано 2309.80. Бюллетень ¹ 35

Дата опубликования описания 2 Ì9.80 (72) Автор изобретения

П. В. Перельштейн (71 ) 3a я в и тель (54) ПОДСТАВКА ДЛЯ ТАРЕЛОК

Формула изобретения

Изобретение относится к бытовой технике, в частности к производству кухонной принадлежности.

Известна подставка для тарелок, со-. держащая проволочный каркас с .жестко S ,установленными гориз онтальными стержнями и опорными элементами.:

Недостатком известной подставки для тарелок является то„ что она сложна в изготовлении и имеет сложную 10 конструкцию, состоящую иэ 40 деталей, целью изобретения является упрсшение конструкции, Достигается это тем,что опорные элементы выполнены в виде проволоч ных спиралей, расположенных вдоль стержней, прикрепленных к" ним, при этом горизонтальные стержни устаиов- Ю лены таким образом, что их оси расположены в вершинах равнобедренного треугольника, На фиг.. 1 изображен .общий вид 25 подставки на фиг. 2 изображен общий вид пбдставки в аксонометрии, Подставка для тарелок содержит проволочный каркас 1 с жестко устаовленнымн горизонтальными стержнями .30

2 и опорными элементами 3. Опорные элементы 3 выполненй в виде проволочных спиралей, расположенных вдоль стержней 2, прикрепленных к ним, Горизонтальнйе стержни 2 установлены таким образом что их оси расположены в вершинах равнобедренного треугольника. В нижней части корпуса укреплен противень 4, Подставка для тарелок работает следующим образ ом, При установке иа подставку тарелок, последние под действием собственноговеса раздвигают витки спиралей опорных элементов 3, мягко садятся и устойчиво фиксируются в посадочных местах в вертикальном положении.

Подставка для тарелок, содержащая проволочный каркас с жестко установленными горизонтальными стержнями и опорными элементами, о т л и ч а ющ а я с я тем, что, с целью упроще-ния конструкции опорные элементы выполнены в виде проволочных спиралей, расположенных вдоль стержней, прик764651

Фиа 1

Составитель А, Ионов

Техред М. Рейвес ) Кбрректор В. Синицкая

Редактор П. Горькова

Заказ 6367/4 . Тираж 522

BHHHHH Государственного комитета СССР по делам изобретений,и открытий

113035, Москва, Ж-35, Раушская наб,, д. 4/5.

Ф филиал ППП Патент, г. Ужгородг Ул ° Проектная, 4

Подпи сн ое репленных к ним, при этом горизонталь" ные стержни установлены таким образом, что их оси расположены в вершинах равнобедренного треугольника.

Источники ийформации, принятые so внимание при экспертизе

1, Журнал Коммерческий вестник

Р 18 1977 с. 49.
