Штамп совмещенного действия для пробивки и вырубки
Иллюстрации
Реферат

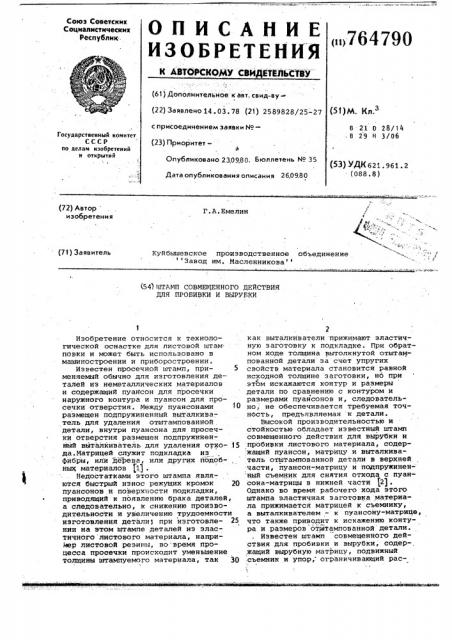

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
Союз Советских
Социалистических
Республик. о >764790
К АВТОРСКОМУ СВИДЕТЕПЬСТВУ (61) Дополнительное к авт. свид-ву(22) Заявлено 14.03.78 (21} 2589828/25-27 (5 )M
В 2l 0 28/14, В 29 Н 3/06 с присоединением заявки ¹Государственный комитет
СССР оо делам изобретений н открытий
l (23) ПриоритетОпубликовано 230980. Бюллетень № 35
Дата опубликования описания 26.0980 (53) УДК621.961.2 (088.8) (72) Автор изобретения
Г.A.Åìåëèí
Куйбышевское производственное объединение Завод им. Масленникова (71) Заявитель (54) ШТАМП СОВМЕЩЕННОГО ДЕЙСТВИЯ
ДЛЯ ПРОБИВКИ И ВЫРУБКИ
Изобретение относится к технологической оснастке для листовой штам. повки и мОжет быть использовано в машиностроении и приборостроении.
Известен просечной штамп, при- 5 меняемый обычно для изготовления деталей из неметаллических материалов и содержащий пуансон для просечки наружного контура и пуансон для просечки отверстия. Между пуансонами 10 размещен подпружиненный выталкиватель для удаления отштампованной детали, внутри пуансона для просечки отверстия размещен подпружиненный вЫталкиватель для удаления отхо- !5 да.Матрицей служит подкладка из фйбры, или дерева, или других йодоб-, ныХ материалов (1) .
Недостатками этого штампа являются быстрый износ режущих кромок 20 пуансонов и поверхности подкладки, приводящий к появлению брака деталей, а следовательно, к снижению производительности и увеличению трудоемкости изготовления детали; при иэготовле- 25 нии на этом штампе деталей иэ эластичного листового материала, наприМер листовой резины, во время процесса просвчки происходит уменьшение толщины штампуемого материала, так 30
2 к ак выталкив атели прижимают эл астичную заготовку к подкладке. При обратном ходе толщина вытолкнутой отштампованной детали за счет упругих свойств материала становится равной исходной толщине заготовки, но при этом искажаются контур и размеры детали по сравнению с контуром и размерами пуансонов и, следовательно, не обеспечивается требуемая точность, предъявляемая к детали.
Высокой производительностью и стойкостью обладает известный штамп совмещенного действия для вырубки и пробирки листового материала, содержащий пуансон, матрицу и выталкиватель отштампованной детали в верхней части, пуансон-матрицу и подпружинен ный съемник для снятия отхода с пуансона-матрицы в нижней части (2) .
Однако во время рабочего хода этого штампа эластичная заготовка материала прижимается матрицей к съемнику, а выталкивателем — к пуансону-матрице, что также приводит к искажению контура и размеров отштампованной детали.
Известен штамп совмещенного действия для пробивки и вырубки, содер-. жащий вырубную матрицу, подвижный съемник и упор, ограничивающий рас764790 стояние между ними величиной, Превышающей толщину обрабатываемого материала, а также TI HcoH»ìàòðèöó и выталкиватель. Упор предотвращает сжатие обрабатываемого материала между матрицей и съемником до начала и в процессе пробивки и вырубки (31 .
При изготовлении на этом штампе деталей из эластичного листового материала, например листовой резины, во время рабочего хода штампа эластичная заготовка штампуемого материала прижимается выталкивателем к пуансон-матрице до начала и в процессе вырубки и пробивки, что также приводит к искажению контура и размеров отштампованной детали и не обеспечи. вается требуемая точность, предъявляемая к детали.
С целью повышения точности деталей из эластичного материала путем . предотвращения зажима материала в процессе штамповки, штамп снабжен дополнительным упором, ограничивающим расстояние между выталкивателем и пуачсоном-матрицей величиной, по меньшей мере, равной толщине обрабатываемого материала. Дополнительный упор может быть выполнен в виде жестко связанного с пуансоном-матрицей штыря и взаимодействующего с ним толкателя, жестко связанного с выталкивателем.
;На чертеже изображен штамп совмещенного действия для вырубки и пробивки эластичного листового материала, общий вид.
К верхней плите 1 штампа крепится матрица 2, пуансонодержатель 3 с пуансоном 4 и прокладка 5. В рабочЕм отверстии матрицы 2 размещен выталкиватель 6, на который постоянно действует сверху пружина 7 через грибок 8 и стержни 9. Сверху прикреплен хвостовик 10 плавающего типа.
К нижней плите 11 крепится держатель
12 с пуансоном-матрицей 13. На пуансоне-матрице 13 перемещается съемник
14, находящийся под постоянным давлением снизу пружин,15. Верхняя 1 и нижняя 11 плиты соединяются направляющими колонками и втулками (ие показаны). Kpепежные детали, в том числе и винты, удерживающие съемнык .
14 в верхнем положении, также условно не показаны. В съемник 14 запрессованы упоры 16 (обычно 4 штуки), высота Н каждого из которых превышает толщину обрабатываемого материала и равна, по меньшей Мере, сумме двойной толщины штампуемого материала, величины выступления Н вй-"" талкивателя из матрицы и величины выступления Н съемника над пуансоном-матрицей. г
В отверстиях матрицы 2 под буртиком выталкивателя б размещены толкатели 17 (обычно 4 штуки), а в держдI теле 12 закреплены штыри 18, расположенные соосно толкателям 17 и проходящие через отверстия съемника 14.
Длина 9 толкателя и длина соос, ного ему штыря выбираются такйм образом, чтобы их суммарное значение (E = „+ 9 ) было не меньше суммарного зйачения толщины штампуемого материала, длины Й9 выталкивателя до буртика и длины 4 пуансона о -матрицы. Толкатели 17 и штыри 18 являются составными частями дополнительного упора. Если суммарная длина толкателя и соосного ему штыря будет меньше этой величины, то происходит прижатие эластичной заготовки .штампуемого материала выталкивате- лем к пуансону-матрице в процессе вырубки и пробивки, что приводит к браку отштампованной. детали. Увеличение суммарной длины толкателя и
29 соосного ему штыря по сравнению с этим значением приводит к увеличению хода выталкивателя и, следовательно, к, неоправданному увеличению высоты. матрицы и длины пуансона.
Штамп работает следующим образом.
При рабочем ходе штампа матрица 2 нажимает на упоры 16 и опускает съемник 14 ниже зеркала пуансона-матрицы
13, а толкатели 17 упираются в штыри
18 и до окончания рабочего хода штампа опускание выталкивателя б прекращается. С момента соприкосновения матрицы 2 с упорами 16 между матрицей и съемником 14 имеется постоянный зазор, равный высоте Н упоров 16, а с момента соприкосновения толкателей 17 со штырями 18 между выталкивателем б и пуансоном-матрицей 13 также имеется постоянный зазор, равный разности между суммарным значе40 нием длины Я,, толкателя 17 и длины соосного ему штыря 18 и .суммарным значением длины 9> выталкивателя б до буртика и длины K4 . пуансона-матрицы 13, после чего начинается процесс вырубки и пробивки материала. При обратном ходе, когда верхняя часть штампа начинает подниматься, пуансон-матрица 13 выходит из матрицы 2 и выталкиватель б под действием пружины 7 выталкивает отштампованную деталь из матрицы.
После этого матрица 2, поднимаясь выше, отпускает через упоры 16 съемHHK 14, который под действием пружин 15 снимает отход (полосу) с
55 пуансона-матрицы 13.
Устранение сжатия заготовки штампуемого материала между матрицей и съемником и между выталкивателем и пуансоном-матрицей до начала, и в. процессе вырубки и пробивки, достигаемое такой конструкцией штампа, позволяет повысить точность изготовления деталей из эластичных материа-. лов.
764790
Формула изобретения
Составитель В.Григорьева
Редактор Е.Полионова ТЕхред A.Ач КорректорИ .Муска
Заказ 6393/9 Тираж 986 Подписное
ВНиипи Государственного комитета сссР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д.4/5
Филиал ППП"Патент", г.ужгород,ул.Проектная,4
1.Штамп совмещенного действия для ,пробивки и вырубки, содержащий вырубную матрицу, подвижный съемник и упор, ограничивающий расстояние между нйми величиной, превышающей толщину обрабатываемого материала, а gaiaie пуансон-матрицу и выталкива тель, отличающийсятем, что-,. с целью повышения точности деталей из эластичного материала путем предотвращения, зажатия материала в
Процессе штамповки, он снабжен допол нительным упором, ограничивающим расстояние между выталкивателем и пуансоном-матрицей величиной, по меньшей мере, равной толщине обрабатываемого материала.
2.Штамп по п.1, о т л и ч а юшийся тем, что дополнительный упор выполнен в виде жестко связанного с пуансоном-матрицей штыря и взаимодействующего с ним толкателя, жестко связанного с выталкивателем..
Источники информации, принятые во внимание при экспертизе
1.Романовский В.П. Справочник по холодной штамповке, М., 1971, с.391.2.Авторское свидетельство СССР
Р 418338, кл. В 29 Н 3/Об, 15.04.72.
3.Авторское свидетельство СССР.
9,505469, кл. В 21 D 28/14,04.07.73
15 (прототип)..
