Класс 42е, Згм

СССР,% 76492

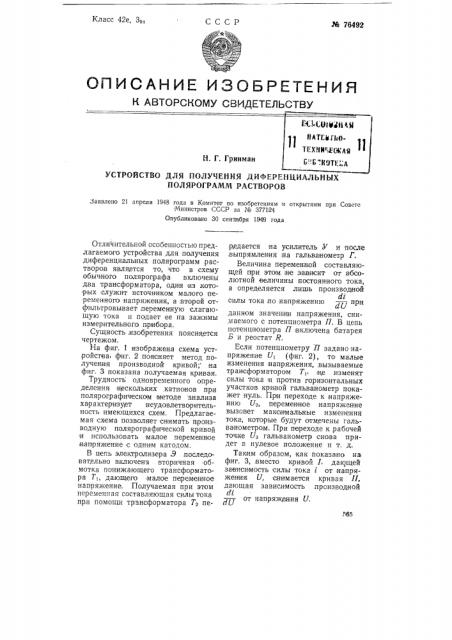

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ДЛЯ ПОЛУЧЕНИЯ ДНФЕРЕНЦИАЛЬНЫХ

ПОЛЯРОГРАММ РАСТВОРОВ

Заявлено 21 апреля 1948 года в Комитет по изобретениям н открытиям при Совете

Министров СССР за № 377124

Опубликовано 30 сентября 1949 года

Отличительной особенностью предлагаемого устройства для получения диференциальных полярограмм растворов является то, что в схему обычного полярографа включены два трансформатора, один из которых служит HcTQIíèêo M малого переменного напряжения, а moipoA отфильтровывает переменную слагающую тока и подает ее на, зажимы измерительного пр|ибора.

Сущность .изобретения поясняется чертежом.

На фиг. 1 изображена схема уст,ройства, фиг. 2 поясняет метод получения производной кривой; на фиг. 3 показана получаемая кривая.

Трудность одновременного определения нескольких катионов при полярографическом методе анализа хар актеризует неудовлетворительность имеющихся схем. Предлагаемая схема позволяет снимать производную полярографической кривой и использовать малое переменное напряжение с одним катодом.

В цепь электролизера З,последовательно включена вторичная обмотка понижающего трансформатора Ti, дающего малое перемен нов напряжение. Получаемая при этом переменная составляющая силы тока при помощи трансформатора Тя пе,редается на усилитель У и после лыпрямлен ия,на гальванометр Г.

Величина переменной составляющей vpa этом ее зависит от абсолютной величины постоянного тока, а определяется лишь производ|ной

di силы тока,по напряжению при данном значении напряжения, снимаемого с потенциометра П. В цепь потенциометра П включена батарея

Б и реостат R.

Если потенциометру П задано напряжение U< (фиг, 2), то малые изменения напряжения, вызываемые трансформатором Т,, не изменят силы тока и против горизонтальных участков кривой гальванометр покажет нуль. При переходе к напряжению U2, переменнюе напряжение вызовет максимальные изменения тока, которые будут отмечены гальванометром. При переходе к.рабочей точке U3 гальванометр енотова придет в нулевое положение и т. д.

Таким образом, как показано на фиг. 3, вместо кривой I, дающей зависимость силы тока i от напряжения U, снимается кривая П, дающая зависимость, производной

di от напряжения U.

Ж 76492

Фиг. 2

Фиг. 1

Фиг. 3

566

Высота, максимумов пропорцио.н альна концентрации и|онов и служит для ее определения.

Для предлагаемого метода может быть использован палярограф или полярометр любой конструкции.

Предмет изобретения

Устройства для получения дифе ренциальных полярограмм раствоСтв. редактор М. М. Акишин ров, атлич а ю щееся тем, что в схему обычного полнрографа включены последовательно вторичная обмотка грансформатара, подающего, малое переменное напряжени е, и первичная обмотка второго трансформатора, отфильтровывающего цеременную слагающую тока в схеме .и подающего ее на зажимы измерительного прибор а.

Редактор В. Н. Ч истов
