Низколегированная строительная сталь

Низколегированная строительная сталь

Иллюстрации

Показать все

Реферат

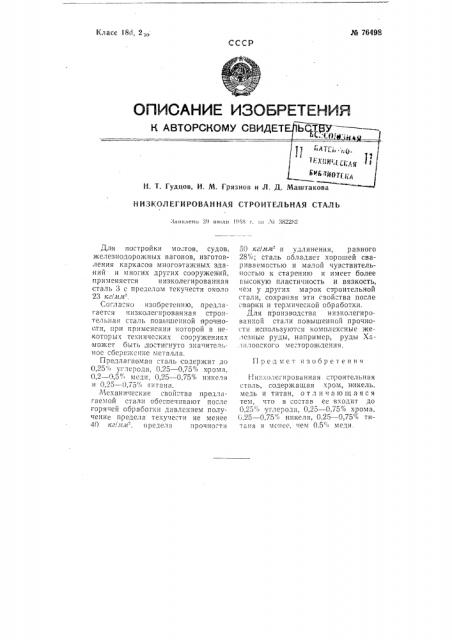

Н ИЗКОЛ ЕГИ РОВАН НАЯ СТРОИТЕЛЬНАЯ СТАЛЬ

;Ьявлено 2» июля 1<а н г, зн 3< З822Н2

Для постройки мо тов, судов, железнодорожных вагонов, изготовления каркасов многоэтажных зданий и многих других сооружений, применяется низколегированная сталь 3 с пределом текучести около

23 кг/и.и -, Согласно изобретению, предлагается низколегированная строительная сталь повышенной п<рочнооти, при применении которой в некоторых технических сооружениях может быть, достигнуто значительное сбережение металла.

Предлагаемая сталь содержит до

0,25 углерода, 0,25 — 0,75% хрома, 0,2 — !),5,< меди, 0,25 — 0,75% нике,ч я и 0,25 — 0,75% титана.

Механические своиотва предлагаемой сталя обеспечивают после горячей обработки давлением получение предела текучести не менее

40

50 кг/л м и удлинения, равного

28%; сталь обладает хорошей свариваемостью и малой чувствительно:,тью к старению и имеет более высокую пластичность и вязкость, чем у других марок строительной стали, сохраняя эти свойства после сва р<ки и термической обработки.

Для производства низколегированной стали повышенной прочности используются комплексные железные руды, например, руды Ха. иловского месторождения.

Предмет изобретения

I-, Hç:<îëårèðoHàHíàÿ с11роительная

"raль, со<держащая хром, никель, медь и титан, отличающаяся тем, что в состав ее входит до

0.25", »углерода, 0,25 — 0,75% хрома, 6<25 — 0,75 <» никеля, 0,25 — 0,75% ти",àíà и менее, чем 0.5" меди.
