Реферат

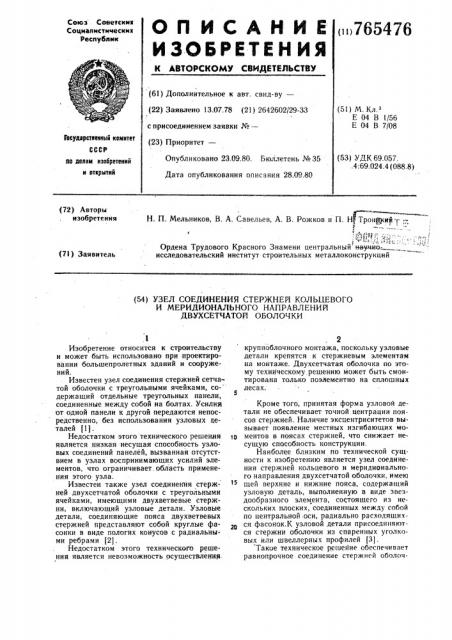

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетскии

Социелистическик

Республик (iii 765476 (61) Дополнительное к авт. свид-ву— (22) Заявлено 13.07.?8 (21) 2642602/29-33 (Ы) М.К

Е 04 В !/56

Е 04 В 7/08 с присоединением заявки №вЂ”

Гасударственный комитет (23) Приоритет— (53) УДК 69.057.

4.69 024 4(088 8) Опубликовано 23.09.80. Бюллетень №35 по делан изобретений и открытий

Дата опубликования описания 28.09.80 (72) Авторы изобретения

H. П. Мельников, В. А. Савельев, А. В. Рожков и П. Н Троифсий-т--!

t, ;f3 2 (it

: - .13 т -; я

Ордена Трудового Красного Знамени центральный научно исследовательский институт строительных металлоконструкций (7fi) Заявитель (54) УЗЕЛ СОЕДИНЕНИЯ СТЕРЖНЕИ КОЛЬЦЕВОГО

И МЕРИДИОНАЛЬНОГО НАПРАВЛЕНИИ

ДВУХСЕТЧАТОй ОБОЛОЧКИ,l

Изобретение относится к строительству и может быть использовано при проектировании большепролетных зданий и сооружений.

Известен узел соединения стержней сетчатой оболочки с треугольными ячейками, содержащий отдельные треугольных панели, соединенные между собой на болтах. Усилия от одной панели к другой передаются непосредственно, без использования узловых деталей (lj.

Недостатком этого технического решения является низкая несущая способность узловых соединений панелей, вызванная отсутствием в узлах воспринимающих усилий элементов, что ограничивает. область применения этого узла.

Известен также узел соединения стержней двухсетчатой оболочки с треугольными ячейками, имеющими двухветвевые стержни, включающий узловые детали. Узловые детали, соединяющие пояса двухветвевых стержней представляют собой круглые фасонки в виде пологих конусов с радиальными ребрами (2j

Недостатком этого технического решения является невозможность осуществленитт, крупноблочного монтажа, поскольку узловые детали крепятся к стержневым элементам на монтаже. Двухсетчатая оболочка по этому техническому решению может быть смонтирована только поэлементно на сплошных

5 лесах.

Кроме того, принятая форма узловой детали не обеспечивает точной центрации поясов стержней. Наличие эксцентриситетов Bblзывает появление местных изгибающих мощ ментов в поясах стержней, что снижает несущую способность конструкции.

Наиболее близким по технической сущности к изобретению является узел соединения стержней кольцевого и меридионального направления двухсетчатой оболочки, имею щей верхние и нижние пояса, содержащий узловую деталь, выполненную в виде звездообразного элемента, состоящего из нескольких плоских, соединенных между собой по центральной оси, радиально расходящихся фасонок.К узловой детали присоединяются стержни оболочки из спаренных уголковых или швеллерных профилей (3).

Такое техническое решение обеспечивает равнопрочное соединение стержней оболоч765476 ки, однако не позволяет производить монтаж конструкции крупными блоками полной стран тельной готовности, так как конфигурация узловой детали не позволяет объединить стержни в блоки до монтажа.

Для снижения трудоемкости монта>ка и сокращения сроков строительства за счет использования монтажа крупными блоками в узле соединения стержневой кольцевого и меридионального направлений двухсетчатой оболочки, имеющей верхние и нижние пояса, включающий узловую деталь, выполненную разъемной, имеющей центральную фасонку, расположенную в радиальной плоскости кольцевого направления и прикрепленных к ее боковым плоскостям прямоугольных фланцев, к которым жестко, прикреплены на заданном расстоянии друг от друга дополнительные фасонки, расположенные в радиальных плоскостях стержней меридионального направления,причем каждая из фасонок уз1овой детали верхнего пояса соединена наклонным раскосом с соответствующей фасонкой узловой детали нижнего пояса.

На фиг. изображен общий вид оболочки; на фиг. 2 — узел соединения стержней; на фиг. 3 — сечение А — А на фиг. 2; на фиг. 4 — сечение Б — Б на фиг. 3; на фиг. 5— сечение  — В на фиг. 3; на фиг. 6 — узел

:оединений стержней, условно расчлененный на составные части; на фиг. 7 дана схема

>асчленения стержневых и узловых элементов каркаса оболочки при организации

5лочного монтажа.

Двухсетчатая оболочка состоит из двухветвевых стержней 1 и 2 кольцевого и меридионального направлений и узловых деталей.

Стержни l и 2 выполнены двухветвевыми в виде спаренных форм с параллельными поясами 3 и треугольной решеткой из элементов

4. Пояса выполнены из равнополочных угловых профилей и элементы 4 решетки — из труб со сплющенными концами.

Узовые детали соединяют пояса 3 двухветвевых стержней I и 2: Каждая узловая деталь выполнена разъемной и состоит из центральной фасонки 5, расположенной в плоскости кольцевых стержней 1 присоединенных к ее боковым плоскостям на болтах

6 прямоугольных фланцев 7, к которым жестко прикреплены на некотором расстоянии

>руг от друга фасонки 8, расположенные в радиальных плоскостях стержней 2 меридионального направления.

Каждая из фасонок 8 узловой детали верхнего пояса связана с наклонным раскосом 9 с соответствукпцей фасонкой 8 узловой детали нижнего пояса. Наклонные раскосы 9 являются продолжением элементов 4 решетки лвухветвевых стержней I и 2.

При монтаже стержни каркаса оболочки и узловые элементы расчленяются на составные элементы и объединяются в треугольные пространственные блоки 10. Треугольные блоки 10, в свою очередь, могут быть

1о объединены в более крупные монтажные блоки по два, три, четыре и более треугольных блоков в каждом в зависимости от грузоподъемности монтажных кранов.

Техническое решение обеспечивает возможность монтажа сетчатой оболочки наи15 более индустриальным методом крупноблочного монтажа, что существенно снижает трудоемкость монтажных работ и сокращает сроки строительства более чем в два раза.

Формила изобретения

Узел соединения стержней кольцевого и меридионального направлений двухсетчатой оболочки, имеющей верхние и нижние пояса, содержащий узловую деталь, отличающийся тем, что, с целью снижения трудоемкости монтажа и сокращения сроков строительства, узловая деталь выполнена разъемной, имеющей центральную фасонку, расположенную в радиальной плоскости кольцевого направления и прикрепленных к ее боковым плоскостям прямоугольных фланцев, к которым жестко прикреплены на заданном расстоянии друг от друга дополнительные фасонки, расположенные в радиальных плоскостях стержней меридионального направления, причем каждая из фасонок узловой детали верхнего пояса соединена наклонным раскосом с соответствующей фасонкой узловой детали нижнего пояса.

46

Источники информации, принятые во внимание при экспертизе

1. Патент CILIA № 3530620, кл. 52-81, ояублик. 19?О.

2. Y. Tsuboi. «Stahlvippenkuppel aus dern

Messengelange in Tokyo, «Stahlbau» № 10, 1962. с. 58 — 61.

3. Патент Франции № 1464703, кл. Е 04 В, опублик. 1967 (прототип).
