Лсз 76552

Класс 21а", 71

СССР

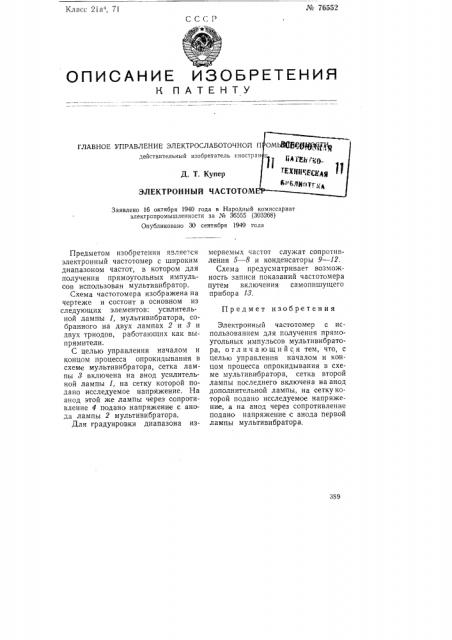

ОПИСАНИЕ ИЗОБРЕТЕН И

К ПАТЕНТУ

ГЛАВНОЕ УПРАВЛЕНИЕ ЭЛЕКТРОСЛАБОТОЧНОГ1 действительный изобретатель иностр

Д. T. Kynep

ЭЛЕКТРОННЫЙ ЧАСТОТОМ

Заявлено 16 октября 1940 года в Народный комиссариат электропромышленности 3а Хо 36555 (303268) Опубликовано 30 сентября 1949 года

Предмет изобретения

3$9

Предметом изобретения является электронный частотомер с широким диапазоном частот, в котором для получения прямоугольных импульсов использован мультивибратор.

Схема частотомера изображена на чертеже и состоит в основном из следующих элементов: усилительной лампы 1, мультивибратора, собранного на двух лампах 2 и 8 и двух триодов, работающих как выпрямители.

С целью управления началом и концом процесса опрокидывания в схеме мультивибратора, сетка лампы 3 включена на анод усилительной лампы 1, на сетку которой подано исследуемое напряжение. На анод этой же лампы через сопротивление 4 подано напряжение с анода лампы 2 мультивибратора.

Для градуировки диапазона измеряемых частот служат сопротивления 5 — 8 и конденсаторы 9 — 12.

Схема предусматривает возможность записи показаний частотомера путем включения самопишущего прибора 13.

Электронньш частотомер с использованием для получения прямоугольных импульсов мультивибратора, отличающийся тем, что, с целью управления началом и концом процесса опрокидывания в схеме мультивибратора, сетка второй лампы последнего включена на анод дополнительной лампы, на сетку которой подано исследуемое напряжение, а на анод через сопротивление подано напряжение с анода первой лампы мультивибратора.
