Реферат



-.1 1

СССР

f ю в . /

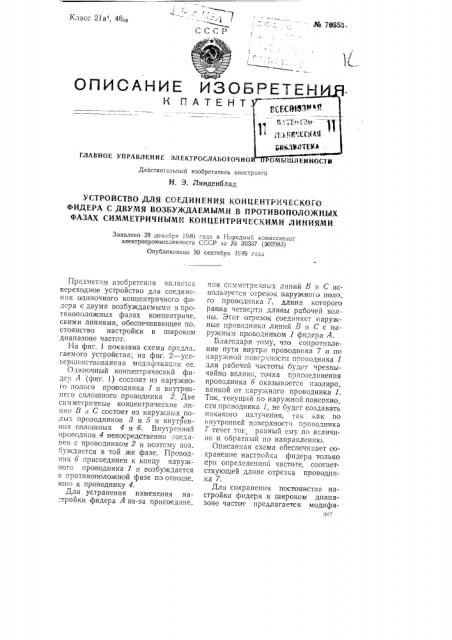

ОПИСАНИЕ ИЗОТ

К ГАТЕНТ

Класс 21а, 4бвв

Мв 79553.

JlABHOE УПРАВЛЕНИЕ ЭЛЕКТРОСЛАБОТОЧНО

Действительный изобретатель иностранец

Н. Э. Линденблад

УСТРОЙСТВО ДЛЯ СОЕДИНЕНИЯ КОНЦЕНТРИЧЕСКОГО

ФИДЕРА С ДВУМЯ ВОЗБУЖДАЕМЫМИ В ПРОТИВОПОЛОЖНЫХ

ФАЗАХ СИММЕТРИЧНЫМИ КОНЦЕНТРИЧЕСКИМИ ЛИНИЯМИ

Заявлено 28 декаоря 1940 года в Народный комиссариат электропромышленности СССР за ¹ 39337 (393983) Опубликовано 30 сентября 1949 года

Предметом изобретен»я является переходное устройство для соедине »я одиночного концентричного филера с двумя возбуждаемыми в противоположных фазах концентриче скими линиями, обеспечивающее по стоянство настройки в широком диапазоне частот.

На фиг. 1 показана схема предло гаемого устройства; на фиг. 2 — усовершенствованная модификация ее.

Одиночный концентрический фидср Л (фиг. 1) состоит из наружного полого проводника 1 и внутреннего сплошного проводника 2. Две симметричные концентрические лишти В и С сосго ят из наружных полых проводников 8 и 5 и BH) трен»их сплошных 4 и б. Внутренний проводник 4 непосредственно .oe;.i»не» с проводником 2 и поэтому воз буждается в той же фазе. Проводник 6 присоединен к концу наружного проводника 1 и возбуждается в противоположной фазе по отноше ншо к проводнику 4.

Для устранения изменения на=тройки фидера А из-за присоедине ния с»мметрнчных линий В и С используется отрезок наружного поло го проводи»ка 7, длина которого равна четверти длины рабочей волны. Этот отрезок соединяет наружные проводншсн линий В и С ic наружным проводником 1 фидера А.

Благодаря тому, что сопротивление пути внутри проводника 7 и по наружной повсрхности проводника 1 для рабочей частоты будет черезвычайно велико, точка присоединения проводника 6 оказывается»золиро ванной от наружного проводника 1.

Ток, текущий по наружной поверхно сти проводника 1, не будет создавать никакого излучения, так как по внутреннеи поверхности проводника

7 течет ток равный ему по величине и обратный по направлению.

Описанная схема обеспечивает сохранение настройки фидера только при or ðåëåëåííîé частоте, соответствуюгцей длине отрезка проводни.ка 7.

Для сохранения постоянства настройки фидера в широком диапазоне частот предлагается модифизвт

Фпг. 2

Фиг. 1 ваО

7 "+1К

6 кация схемы (фиг. 2), в которой применена добавочная короткозамкнутая концентрическая линия состоящая из наружного полого проводника 8 длиною в четверть длины рабочей волны и внутреннего проводника 9 и расположенная со стороны, противоположной проводнику .7. Центральный проводник 9, диаметр которого равен наружному диаметру проводника 1 присоединен одним концом к внутренним проводникам 2 и 4, а другим †концу проводника 8.

При такой симметричной конструкции реактивная утечка на проводник б, возникающая вследствие несоответствия длины проводника 7 частоте компенсируется ут чкой на проводник 4 с проводника 9.

Предмет изобретения

1. Устройство для соединения концентрического фидера с двумя возбуждаемыми в противоположных фазах симметричными концентрическими линиями, отл и ч а ю щ е е с я тем, что, с целью устранения изменения настройки фидера из-за присоединения симметричных линий, наружные проводники обеих линий присоединены к наружному проводнику одиночного фидера на расстоя нии, равном четверти длины рабочей волны, а внутренние проводники этих линий присоединены один к внутреннему, а другой к наружному концу одиночного фидера.

2. Форма выполнения устрои=тва по п. 1 отличающаяся тем, что, с целью сохранения балансировки фидера в широком диапазоне частот, в месте соединения внутреннего проводника одной пз симметричных линий с внутренним проводником одиночного фидера присоединена добавочная короткозамкнутая линия длиной в четверть длины волны причем диаметр внутреннего проводника этой линии равен диаметру внешнего проводника одиночного фидера.

Редактьр В. Н. Чистов
