Реферат

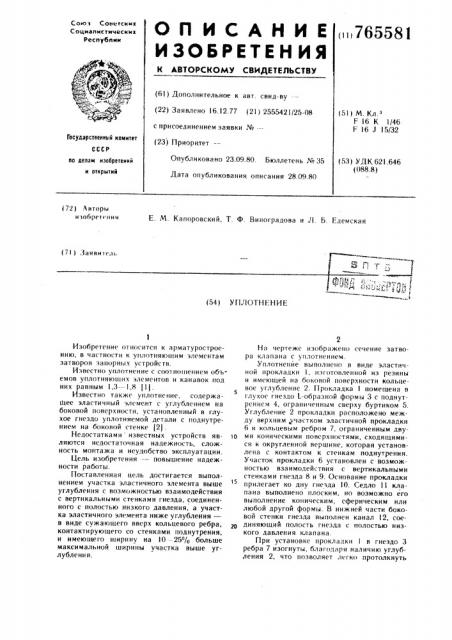

СоюЗ Советснмк

Социалмстмческмк

Реслублмк

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

765581 (61) Дополнительное к авт. свил-ву -— (22) Заявлено 16.12.77 (21) 2555421/25-08 с присоединением заявки № -— (23) Приоритет-(51) М. Кл. ! 16 К 1/46

F l6 J 15/32

Государственный комитет

Опубликовано 23.09.80. Бюллетень №35

Дата опубликования описания 28.09.80 (53) УДК 621.646 (088.8) оо делам нзобретеннй н открытий (72) Авторы изобрет нич

Е. М. Капоровский, T. Ф. Виноградова и Л, Б. Едемская (7) ) За

=3 (54) УП,/10ТН ЕНИЕ!

Изобретение относится к арматуростроеник>, в частности к уплотняк>и)им элементам затворов запорных устройств.

Известно уплотнение с соотношением объемов уплотняюгцих элементов и канавок под них равным 1,3---1,8 (II.

Известно также уплотнение, содержа)!see эластичный элемент с углублением на боковой поверхности, установленный в глухое гнездо уплотняемой детали с ноднутрением на боковой стенке (2j .

Недостатками известных устройств являются недостаточная надежность, сложность монтажа и неудобство эксплуатации.

Цель изобретения — повышение надежности работы.

Поставленная цель достигается выполнением участка эластичного элемента выше углубления с возможностью взаимодействия с вертикальными стенками гнезда, соединенного с полостью низкого давления, а участка эластичного элемента ниже углубления— в виде сужающего вверх кольцевого ребра, контактирующего со стенками поднутрения, и имеющего ширину на 10 --25% больше максимальной ширины участка выше углубления.

На чертеже изображено сечение затвора клапана с уплотнением.

Уплотнение выполнено в виде эластичной прокладки 1, изготовленной из резины и имеющей на боковой поверхности кольце5 вое углубление 2. Прокладка I помещена в глухое гнездо I-образной формы 3 с поднутрением 4, ограниченным сверху буртиком 5.

Углубление 2 прокладки расположено между верхним участком эластичной прокладки

6 и кольцевым ребром 7, ограниченным двумя коническими поверхностями, сходящимися к округленной вершине, которая установлена с контактом к стенкам поднутрения.

Участок прокладки 6 установлен с возможностью взаимодействия с вертикальными стенками гнезда S и 9. Основание прокладки прилегает ко дну гнезда 10. Седло 11 клапана выполнено плоским, но возможно его выполнение коническим, сферическим или любой другой формы. В нижней части боковой стенки гнезда выполнен канал !2, соединяющий полость гнезда с полостью низкого давления клапана.

При установке прокладки в гнездо 3 ребра 7 изогнуты, блап>даря наличию углубления 2, что позволяет легко протолкнуть

765581

Формула изобретения

2%

ЭО

/2

7 5

/О

Составитель И. Шевелько

Редактор И.Мырдина Техред К. 1Иуфрич Корректор О. Конипская

Заказ 6913/15 Тираж 1095 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП Патентi, г. Ужгород, ул. Проектная, 4 расширеннук часть прокладки через наиболее узкую часть гнезда, образованную стенками гнезда 8 и 9, если максимальная ширина прокладки не превышает ширину участка прокладки 6 более, чем на 25%. В свою очередь, ширина участка прокладки 6 не долж% иа быть меньше расстояния между стенками 8 и 9 для обеспечения устойчивости уплотнения при осевом нагружении и воздействии давления рабочей среды.

Удержание прокладки I в гнезде 3 обеспечено взаимодействием ребра 7 с бурти- te ком 5 при приложении к прокладке усилия, направленного вверх. Под,действием этой силы ребро 7 может быть изогнуто вниз, что приводит к расширению основания прокладки (заклиниванию прокладки в гнезде). Для надежного закрепления достаточ15 но 10-процентного превышения максимальной ширины прокладки над ее шириной на участке 6.

При закрытии затвора уплотнительный выступ прокладки контактирует с седлом 11, которое при дальнейшем сближении детали затвора продавливает выступ вниз, в результате чего материал прокладки частично заполняет полости, образованные углублением 2 и наклонной частью ребра 7. При достаточно больших осевых усилиях происХодит соприкосновение металлических поверхностей седла и затвора, после чего дальнейший рост этих усилий не вызывает роста напряжений в материале прокладки.

Предусмотрены каналы 12, соединякпцие основание боковой стенки гнезда с полостью низкого давления. Это позволяет исключить накопление рабочей среды под эластичным элементом 1 и возможное его выворачивание из гнезда расширяющейся при сбросе давления газообразной рабочей средой.

Уплотнение, например затвора клапана, содержащее эластичный элемент с углублением на боковой поверхности, установленный в глухое гнездо уплотняемой детали с поднутрением на боковой стенке, отличаюи4ееся тем, что, с целью повышения надежности работы, участок эластичного элемента выше углублении выполнен с возможностью взаимодействия с вертикальными стенками гнезда, соединенного с полостью низкого давления, а участок эластичного элемента ниже углубления выполнен в виде сужающегося вверх кольцевого ребра, контактирующего со стенками цоднутрения, И имеющего ширину на 10---25о/о больше максимальной ширины участка выше углублен и я.

Источники информации, принятые во внимание прн экспертизе

l. Авторское свидетельство (.(:(.Р № 240421, кл. Г 16 Л 15/;32, 1965.

2. 11атент (.:ША ¹;3642248, кл. 251 172, 1972.
