Электроизмерительный прибор
Иллюстрации
Реферат

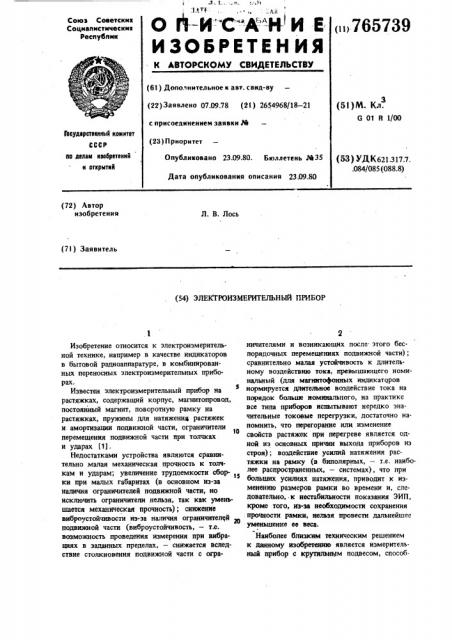

1 .5 г...;, тi...,",гi
:1, О A-И"С-i--Н-I И Е
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Соиетскиа
Социалистических
Республик
<»<765739 (6! ) Дополнительное к авт. свид-ву (22) Заявлено 07.09.78 (21) 2654968/18 — 21 с присоединением заявки М (28) Приорнтет (51)M. Кл. а 01 В 1/00
Воударстввлльй комитет
СССР оо делам азе4ретенай к открмткЯ
Опубликовано 23.09.80. Бюллетень М35
Дата опубликования описания 23 09.80 (5З) УЙК621.317.7 .084/085 (088.8) (72) Автор изобретения
Л. В. Лось (7l ) Заявитель (54) ЭЛЕКТРОИЭМЕРИТЕЛЬНЫЙ ПРИБОР
Изобретение относится к электроизмерительной технике, например в качестве индикаторов в бытовой радиоаппаратуре, в комбинированных переносных электроизмерительных приборах.
Известен электроизмерительный прибор на растяжках, содержащий корпус, магнитопровод, постоянный магнит, поворотную рамку на растяжках, пружины для натяжения растяжек и амортизации подвижной части, ограничители перемещения подвижной части при толчках. и ударах (1), Недостатками устройства являются сравнительно малая механическая прочность к толчкам и ударам; увеличение трудоемкости сборки при малых габаритах (в основном из-за наличия ограничителей подвижной части, но исключить ограничители нельзя, так как уменьшается механическая прочность); снижение виброустойчивости из-за наличия ограничителей подвижной части (виброустойчивость, — т.е. возможность проведения измерения при вибрациях в заданных пределах, — снижается вследствие столкновения подвижной части с ограничителями и возникающих после. этого беспорядочных перемещениях подвижной части); сравнительно малая устойчивость к длительному воздействию тока, превышающего номинальный (для магнитофонных индикаторов нормируется длительное воздействие тока на порядок больше номинального, на практике все типа приборов испытывают нередко значительные токовые перегрузки, достаточно напомнить, что перегорание или изменение свойств растяжек при перегреве является одной из основных причин выхода приборов из строя); воздействие усилий натяжения растяжки на рамку (в биполярных, — т.е. наиболее распространенных, — системах), что при больших усилиях натяжения, приводит к изменению размеров рамки во времени и, следовательно, к нестабильности показания ЭИП, кроме того, из-за необходимости сохранения прочности рамки, нельзя провести дальнейшее уменьшение ее веса.
Наиболее близким техническим решением к данному изобретению является измерительный прибор с крутильньтм подвесом, способ5739 виброустой чин ость.
3 76 ный удерживать сильные удары, в котором механическая прочность, наряду с применением ограничителей подвижной части, повышена за счет обеспечения растяжкам возможности дополнительного смещения: опорные поверхности наружных концов растяжек имеют также закругленную форму в плоскостях перпендикулярных оси растяжки, причем за центр радиуса скругления взята точка крепления (пайки) растяжки, следовательно, растяжка, при значительных механических воздействиях, . направленных перпендикулярно к оси растяжки и параллельно к кривизне опорной поверхности, имеет возможность некоторого смещения (скольжения) по опорной поверхности, что снижает опасность обрыва растяжек при механических воздействиях в этом направлении (2) .
Недостатком данного устройства является то, что повышение механической прочности электроиэмерительного прибора происходит только в указанном направлении и одновременно вносится опасность утери точности центровки подвижной части при смещениях, так как устройство для автоматического возврата растяжки не предусмотрено.
Цель изобретения — повышение механической и электрической прочности прибора и повышение технологичности сборки.
Поставленная цель достигается тем, что в электроизмерительный прибор, содержащий по,воротную рамку, укрепленную на двух растяжках, имеющих общую продольную ось, постоянный магнит и корпус, каждая растяжка снабжена П-образной скобой для закрепления концов и натяжения растяжки, установленной в корпусе прибора с возможностью поворота вокруг оси растяжки, а рамка снабжена двумя консольными элементами и укреплена к растяжкам этими элементами в центре каждой растяжки.
Растяжки огибают консольные элементы или крепятся к ним внахлест с применением накладки или без нее, причем каждая растяжка по длине является цельной или состоит из двух частей, соединяемых на консольном элементе рамки.
На фиг. 1 изображен электроизмерительный прибор с биполярной магнитной системой, в аксонометрии; на фиг. 2 — то же, с уни- полярной магнитной системой, в аксонометрии.
Электроизмерительный прибор содержит корпус 1 (показан условно), поворотную рамку с обмоткой 2, деталь для крепления, натяжения и поворота растяжки 3, растяжку 4, стрелку 5, держатель 6 рамки, консоль 7 (консольный элемент) рамки, циферблат 8, провод обмотки 9 рамки, место 10 припайки (илй сварки) растяжки к детали 3, место.11 припайки провода рамки 2 к растяжке 4.
Электроизмерительный прибор работает следующим образом.
Каждая растяжка 4 имеет для своего натяжения, закрепления и поворота отдельную деталь 3. Деталь 3 крепится с возможностью поворота в корпусе 1. На держателях 6 рамки 2 укреплены консольные элементы 7, кото1О рые могут быть цельными, трубчатыми, металлическими или выполненными из изолятора, роль консоли может выполнять также стрелка 5. Растяжки 4 огибают консоль 7. Провод
9 рамки 2 припаян к растяжкам 4 в месте
11, где натяжение растяжек, благодаря силе трения, наименьшее. Кроме цельной растяжки, возможно также применение составной растяжки по. длине с введением дополнительной спайки частей на консоли 7. (Возможны также другие варианты крепления растяжек 4 к консоли 7; внахлест или с применением накладки) .
В обмотку рамки 2 подается через растяжки 4 измеряемый ток и рамка 2, находящаяся в магнитном поле постоянного магнита (не показан) отклоняется, Ток на каждом токоподводе идет по двум параллельным ветвям, следовательно, в электроизмерительном приборе плотность.его на растяжках уменьшается в два раза и стойкость к токовой перегрузке существенно возрастает.
Так как в электроизмерительном приборе отсутствует силовое воздействие на рамку натяжения растяжек, рамку в биполярных, т.е. наиболее распространенных электроиэмеритель- . ных приборах, можно делать более легкой, что улучшает их параметры.
Анализ силовых характеристик показывает, что нагрузки на растяжку при механических воздействиях в электроизмерительном приборе меньше, чем в известных, что позволяет не применять в нем ограничителей перемещений рамки при ударах и, следовательно, снизить стоимость изготовления, повысив одновременно
Длина растяжки может быть уменьшена до
1 мм, т.е. суммарная. длина растяжек будет не больше, чем в известных электроизмерительных приборах. Вследствие, улучшения механических характеристик в электроизмерительном приборе возможно применение растяжек из бериллиевой или оловянно-цинковой бронз и др. взамен дорогостоящего дефицитного платинового сплава..
B предлагаемом, электроизмерительном приборе, вследствие закрепления каждой растяжки на отдельной. детали, получена возможность механизации сборки этого узла и всего прибо-. ра в целом.
5 765739
Электроизмерительный прибор обеспечивает возможность механизации сборки приборов, так как каждая растяжка укреплена (и натянута) на отдельной детали и представляет собой отдельный узел, что существенно снижает трудности, которые имеютсч в настоящее
S время при подвешивании рамки с одновременным закреплением растяжек,и натяжением их.
Формула изобретения
Электроизмерительный прибор, содержащий поворотную рамку, укрепленную на двух растяжках, имеющих общую продольную on, п остоянныи магнит, и корпус, о т л и ч а ю1S
6 шийся тем, что ; с целью повышения механической и электрической прочности. прибора, а также технологичности сборки, каждая растяжка снабжена П вЂ” образной скобои для закрепления концов и натяжения растяжки, установленной в корпусе прибора с возможностью поворота вокрут оси растяжки, а рамка снабжена двумя консольными элементами и укреплена к растяжкам этими элементами в центре каждой растяжки.
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР М 411375, кл. G 01 R5/02,,15.01.74.
2. Натент GtIA IP 3678383, кл. G 01 и 1t00, 18.07.72.
МВ4
765739
Фиа2
