Реферат



Союз Советских

Соцналистнческнк

Респубттик

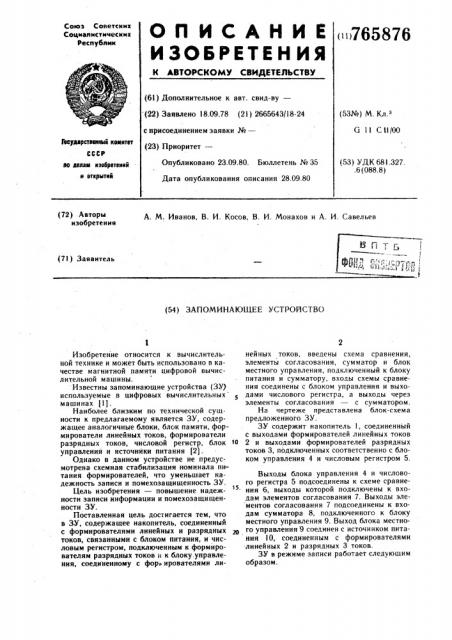

О П И С А Н И Е 765876

ИЗЬБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 18.09.78 (21) 2665643/18-24 с присоединением заявки №вЂ” (23) Приоритет— (53№) М. Кл.

Ст 11 С tl/00

1ееумерстееииеет кемитет

СССР

Опубликовано 23.09.80. Бюллетень №35 (53) УДК 681.327, .6 (088.8) IIo делам изебретеиий и вткрытий

Дата опубликования описания 28.09.80 (72) Авторы изобретения

А. М. Иванов, В. И. Косов, В. И. Монахов и А. И. Савельев (71) Заявитель (54) ЗАПОМИНАЮЩЕЕ УСТРОЙСТВО

IÎ

Изобретение относится к вычислительной технике и может быть использовано в качестве магнитной памяти цифровой вычисл и тел ьной ма ш и ны.

Известны запоминающие устройства (ЗУ) используемые в цифровых вычислительных машинах (1 J

Наиболее близким по техническои сущности к предлагаемому является ЗУ, содержащее аналогичные блоки, блок памяти, формирователи линейных токов, формирователи разрядных токов, числовой регистр, блок управления и источники питания (2).

Однако в данном устройстве не предусмотрена схемная стабилизация номинала питания формирователей, что уменьшает надежность записи и помехозащищенность ЗУ.

Цель изобретения — повышение надежности записи информации и помехозащищенности ЗУ.

Поставленная цель достигается тем, что в ЗУ, содержащее накопитель, соединенный с формирователями линейных и разрядных токов, связанными с блоком питания, и числовым регистром, подключенным к формирователям разрядных токов и к блоку.управления, соединенному с фор» ирователями линейных токов, введены схема сравнения, элементы согласования, сумматор и блок местного управления, подключенный к блоку питания и сумматору, входы схемы сравнения соединены с блоком управления и выходами числового регистра, а выходы через элементы согласования — с сумматором.

На чертеже представлена блок-схема предложенного ЗУ.

ЗУ содержит накопитель 1, соединенный с выходами формирователей линейных токов

2 и выходами формирователей разрядных токов 3, подключенных соответственно с блоком управления 4 и числовым регистром 5.

Выходы блока управления 4 и числового регистра 5 подсоединены к схеме сравнения 6, выходы которой подключены к входам элементов согласования 7. Выходы эле ментов согласования 7 подсоединены к входам сумматора 8, подключенного к блоку местного управления 9. Выход блока местноr0 управления 9 соединен с источником питания 10, соединенным с формирователями линейных 2 и разрядных 3 токов.

ЗУ в режиме записи работает следующим образом.

7658

По сигналу «запись», выработанному в блоке управления 4, код числа поступает на формирователи разрядных токов 3 и на схему сравнения 6. Схема сравнения 6 сравнивает код пришедшего числа поразрядно с кодом числа, поступившего из блока управ-. ления 4, все разряды которого «О», т. е. иа ее выходе вырабатываются сигналы (управляющие импульсы) по « l » в соответствующем разряде кода числа. Зти управляющие импульсы поступают на входы элементов согласования 7, которые служат. для развязки se и согласования выходов схемы сравнения

1$ зо

Формула изобретения

49

Источники информации, принятые во внимание при экспертизе

l. Петерсон М., Бортовая память на элементе микробиакс со считыванием без разрушения информаций. МРП СССР, перевод и № 2433, с. 18, 2, Шигин A. Г., Дерюгин А. А. Цифровые вычислительные машины. М., «Знергия», !

975, с. 72 (прототип);, С -выходов элементов согласования 7 соответствующие потенциалы подаются на-сумматор 8. Величина сумматорного напряжения на выходе сумматора 8 всегда будет пропорциональна количеству «1» в коде числа, поданного на запись в накопитель 1. Зто напряжение поступает на блок местного управления 9, который и отрабатывает управляющий сигнал в зависимости от «тяжести нагрузки» на источник питания 10.

Таким образом, в случае отсутствия в запоминающем устройстве предложенных схем при записи, к примеру, всех «1» в коде числа, уменьшается питающее напряжение, что ведет к недозаписи, а установка номинала питающего напряжения по некоторому среднему значению, т. е. из расчета половины

«1» и «О» в коде числа ведет или к разрушению информации в соседних ячейках памяти (при поступлении в коде числа, к примеру, одной «1» за счет большей амплитуды тока разрядной записи) или к недозаписи (при поступлении всех «1» в коде числа). Непостоянство амплитуды разрядного тока записи и его зависимость от кода числа, ведут к дестабилизации выходного сигнала и к разрушению ранее записанной информации в других ячейках памяти по данному разряду. . Введение схемы сравнения элементов согласования, сумматора и блока местного управления предотвра1цает колебание номинала питания в зависимости от числа срабатываемых формирователей разрядных токов при записи, так как разрядные токи записи достигают сотни миллиампер, а количество формирователей разрядных токов записи, срабатываемых одновременно, колеблется от нуля до десятков (по числу разрядности числа, слова) при записи всех «1». Поэтому при любой внутренней стабилизации номинала питания в источнике питания из-эа

его конечного выходного сопротивления и сопротивления подводящих шин питания не удается получить одинаковые по амплитуде импульсы разрядного тока записи, что, как указывалось ранее, ведет к разрушению информации и к неоднородности амплитуды выходного сигнала, снижая тем самым помехозащищенность усилителей воспроизведения при считывании.

B предложенном ЗУ происходит автомати- ческое регулирование номинала питания.

Питание формирователей разрядных токов записи и формирователей линейных токов поддерживается постоянным и не зависит от. кода числа. Поэтому в нем не происходит недозаписи или разрушения кодов чисел в ячейках памяти, а выходной сигнал по указанным выше причинам не меняет своей формы.

Зти обстоятельства выгодно отличают предлагаемое ЗУ от существующих. Кроме того использование данного ЗУ снижает в большой степени требования к стабилизации напряжения источников питания и их размещению в ЦВМ.

Запоминающее устройство, содержащее накопитель, соединенный с формирователями линейных и разрядных токов, связанными с блоком питания, и числовым регистром, подключенным к формирователям разрядных токов и к блоку управления, соедйненному с формирователями линейных токов, отличающееся тем, что, с целью повышения надежности и помехоэащищенности устройства, в него введены схема сравнения, элементы согласования, сумматор и блок мест; ного управления, подклюненный к блоку пи-. тания и сумматору, входы схемы сравнения соединены с блоками управления и выходами числового регистра, а выходы — через элементы согласования соединены с сумматором.
