Реферат

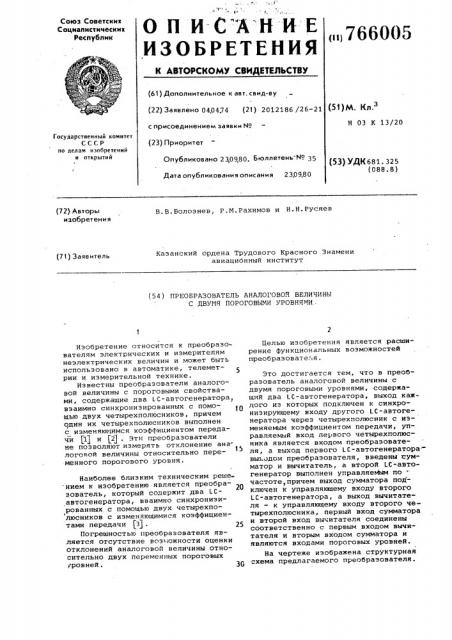

Союз Советских

Социалистических

Республик

О П И С""А Н И- Е

ИЗОБРЕТЕНИЯ

<н766005

К . АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 040474 (21) 2012186 /26-21 (51) М. Кл.3

Н 03 К 13/20 с присоединением заявки ¹

Государственный комитет

СССР по делам изобретений и открытий (23) Приоритет

Опубликовано 230980, Бюллетень ¹ 35

Дата опубликования описания 230980 (53) УДК681. 325 (088.8) (72) Авторы изобретения

В. В. Болознев, P.Ì. Рахимов и Н. Н. Русяев

Казанский ордена Трудового Красного Знамени авиацибнный институт (7! ) Заявитель (54) ПРЕОБРАЗОВАТЕЛЬ АНАЛОГОВОЙ ВЕЛИЧИНЫ

С ДВУМЯ ПОРОГОВЫМИ УРОВНЯМИ.

Изобретение относится к преобразователям электрических и измерителям неэлектрических величин и может быть использовано в автоматике, телеметрии и измерительной технике.

Известны преобразователи аналоговой величины с пороговыми свойствами, содержащие два LС-автогенератора, взаимно синхронизированных с помощью двух четырехполюсников, причем один их четырехполюсников выполнен

I с изменяюшимся коэффициентом передачи (1) и (21 . Эти преобразователи не позволяют измерять отклонение аналоговой величины относительно пере15 менного порогового уровня.

Наиболее близким техническим решением к изобретению является преобразователь, который содержит два LCавтогенератора, взаимно синхронизированных с помощью двух четырехполюсников с изменяющимися коэффициентами передачи j3) .

Погрешностью преобразователя является отсутствие возк|ожности оценки отклонений аналоговой величины относительно двух переменных пороговых уровней.

Целью изобретения является расширение функциональных возможностей преобразовате я.

Это достигается тем, что в преобразователь аналоговой величины с двумя пороговыми уровнями, содержащий два С-автогенератора, выход каждого из которых подключен к синхронизирующему входу другого LC-автогенератора через четырехполюсник с изменяемым коэффициентом передачи, управляемый вход первого четырехполюсника является входом преобразователя, а выход первого LC-автогенератора выходом преобразователя, введены сумматор и вмчитатель, а второй LC-автогенератор выполнен управляеМым по частоте, причем выход сумматора подключен к управляющему входу второго

LC-автогенератора, а выход вычитателя — к управляющему входу второго четырехполюсника, первый вход сумматора и второй вход вычитателя соединены соответственно с первым входом вычитателя и вторым входом сумматора и являются входами пороговых уровней.

На чертеже изображена структурная схема предлагаемого преобразователя.

766005

Преобразователь аналоговой величины с двумя пороговыми уровнями содержит два LC-автогенератора 1 и 2,. которые синхронизированы между собой с помощью двух четырехполюсников 3 и

4 с изменяемыми коэффициентами передачи,модулятор 5,изменяющий частоту второго С-автогенератора, вычитатель

6 и сумматор 7.

Первые входы сумматора 7 и вычитателя 6, объединенные между собой, являются входом преобразователя для подключения первого порогового уровня F (t), а вторые входы сумматора 7 и вычитателя 6 объединены между собой и являются входом преобразователя для подключения второго порогово- 15 го уровня F<(t).

Выход сумматора 7 связан с входом модулятора 5, управляющего частотой

LC-автогенератора 2, выход вычитателя 6 соединен с управляющим входом О четырехполюсника 3. Вход четырехполюсника 4 является входом преобразователя, а выход LC-автогенератора 1 — выходом преобразователя.

Преобразователь работает следую- 25 щим образом.

В режиме взаимной синхронизации частота синхронизации зависит от изменения коэффициентов передачи четырехполюсников 3 и 4 . Коэффициент пе- () редачи четырехполюсника 4 изменяется пропорционально аналоговому воздействию, а коэффициент передачи четырехполюсника 3 и частота LC-автогенератора 2 изменяются сообразно вспомогательным электрическим сигналам.

В режиме биений LC-автогенераторы работают в случае, когда значение аналоговой величины, поступающей на вход преобразователя, находится в интервале между двумя пороговыми зна- 4О чениями этой величины, зависящими от заданных пороговых уровней.

Данный преобразователь позволяет

gjIIpocTHTb решение задач об исследовании выбросов случайного процесса относительно двух заданных .функций по сравнению с ранее известными устройствами.

Формула изобретения

Преобразователь аналоговой величины с двумя пороговыми уровнями, содержащий два LC-автогенератора, выход каждого из которых подключен к синхронизирующему входу другого LCавтогенератора через.четырехполюсник с изменяЕмям коэффициентом передачи-, управляемый вход первого четырехполюсника является входом преобра зователя, а, выход первого LC-автогенератора — выходом преобразователя, о т,л и ч а ю шийся тем, что, с целью расширения Функциональных возможностей преобразователя, в него введены сумматор и вычитатель, а второй

LC-автогенератор выполнен управляемым по частоте, причем выход сумматора подключен к управляющему входу второго LC-автогенератора, а выход вычитателя — к управляющему входу второго четырехполюсника, первый вход с сумматора и второй вход вычитателя соединены соответственно с первым входом вычитателя и вторым входом сумматора и являются входами пороговых уровней.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 465599, кл. G 01 R 27/00, 1973.

2. Авторское свидетельство СССР

463149, кл. Н 01 С 17/00, 1973.

3. Авторское свидетельство СССР

9 455478, кл. Н 03 К 13/02, 1973 (прототип).
