Реферат

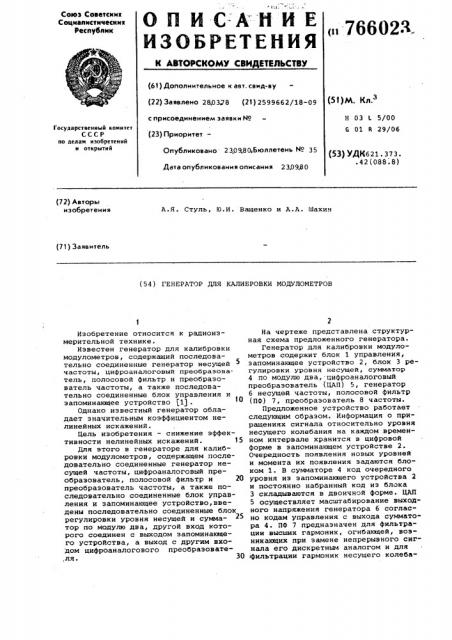

ОПИСАИИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 280328 (21) 2599662/18-09 (51) М с присоединением заявки ¹ (23) Приоритет—

Н 03 L 5/00

G 01 R 29/06

Государственный комитет

СССР по делам изобретений и открытий

Опубликовано 230980 Бюллетень ¹ 35

Дата опубликования описания 230980 (53) УДХ621. 373..42(088.8) (72) Авторы изобретения

А.Я. Стуль, Ю.И. Ващенко и A.A. Шахин (71) Заявитель (54) ГЕНЕРАТОР ДЛЯ КАЛИБРОВКИ МОДУЛОМЕТРОВ

Изобретение относится к радиоизмерительной технике.

Известен генератор для калибровки модулометров, содержащий последовательно соединенные генератор несущей частоты, цифроаналоговый преобразователь, полосовой фильтр и преобразователь частоты, а также последовательно соединенные блок управления и запоминающее устройство f1) .

Однако известный генератор обладает значительным коэффициентом нелинейных искажений.

Цель изобретения — снижение эффективности нелинейных искажений. 15

Для этого в генераторе для калибровки модулометров, содержащем последовательно соединенные генератор несущей частоты, цифроаналоговый преобразователь, полосовой фильтр и 20 преобразователь частоты, а также последовательно соединенные блок управления и запоминающее устройство,введены последовательно соединенные блок регулировки уровня несущей и сумматор по модулю два, другой вход которого соединен с выходом запоминающего устройства, а выход с другим вхо дом цифроаналогового преобразовате.ля. 30

На чертеже представлена структур ная схема предложенного генератора.

Генератор для калибровки модулометров содержит блок 1 управления, запоминающее устройство 2, блок 3 регулировки уровня несущей, сумматор

4 по модулю два, цифроаналоговый преобразователь (ЦАП) 5, генератор

6 несущей частоты, полосовой фильтр (ПФ) 7, преобразователь 8 частоты.

Предложенное устройство работает следующим образом. Информация о приращениях сигнала относительно уровня несущего колебания на каждом временном интервале хранится в цифровой форме в запоминающем устройстве 2, Очередность появления новых уровней и момента их появления задаются блоком 1. В сумматоре 4 код очередного уровня иэ запоминающего устройства 2 и постоянно набранный код иэ блока

3 складываются в двоичной форме. ЦАП

5 осуществляет масштабирование выходного напряжения генератора 6 согласно кодам управления с выхода сумматора 4. ПФ 7 предназначен для фильтрации высших гармоник, огибающей, воэникакщих при замене непрерывного сигнала его дискретным аналогом и для

1фильтрации гармоник несущего колеба766023.

Формула изобретения

Составитель О. Кабарихо

Редактор П. Горькова Техред A.À÷ Корректор О. Билак Заказ 6527/53 Тираж 995 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 ния. Преобразователь 8 осуществляет линейный перенос сигнала с частоты генератора 6 на рабочую частоту модулометра.

Технико-экономическая эффективность генератора для калибровки модулометров заключается в снижении коэффициента нелинейных искажений.

Генератор для калибровки модулометров, содержащий последовательно соединенные генератор несущей частоты, цифроаналоговый преобразователь, полосовой фильтр и преобразователь частоты, а также последовательно, соединенные блок управления и sanoминающее устройство, о т л и— ч а ю шийся тем, что, с целью снижения коэффициента нелинейных искажений, введены последовательно соединенные блок регулировки уровня несущей и сумматор по модулю два, другой вход которого соединен с выходом запоминающего устройства, а выход с другим входом цифроаналогового преобразователя.

Источники информации, принятые во внимание при экспертизе

1. Экспресс-информация "Приборы и элементы автоматики и вычислительной техники", Р 145, 1976, с. 23 (прототип).
