Механическая форсунка
Иллюстрации
Реферат

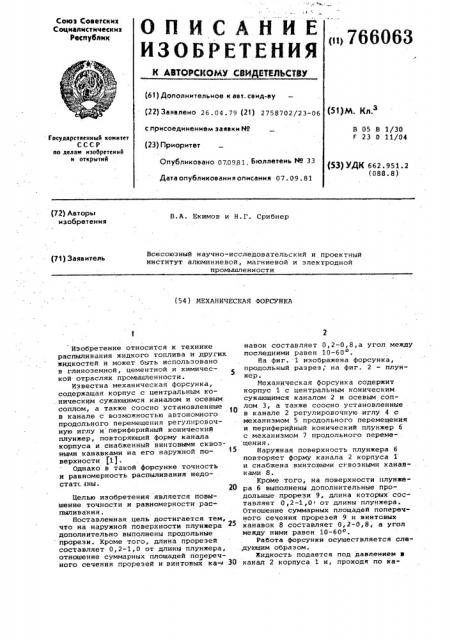

ОПИСЛНИЕ
ИЗОБРЕТЕНИЯ
Я АЩ©PggQ+g ДЯДЕ ЯД у f gf
Союз Советскик
Социалистическиз
Республик 1н 766063 (61) Дополнительное к авт. свид-ву (22) Заявлено 26.04.79 (2t) 2758702/23-06 с присоединением заявки Ио (23) Приоритет
Опубликовано 070981 . Бюллетень " 33
Дата опубликования описания 07. 09. 81 (51)М. Кл.
В 05 В 1/30
Г 23 0 11/04
Государстееиный комитет
СССР по делам изобретений н открытий (53) УДК 6 62 . 951. 2 (088.8) (72) Авторы изобретения
В.A. Екимов и Н.Г. Срибнер
Всесоюзный научно-исследовательский и проектный институт алюминиевой, магниевой и электродной промышленности (71) Заявитель (54 ) МЕХАНИЧЕСКАЯ ФОРСУНКА
Изобретение относится к технике распыливания жидкого топлива и других жидкостей и может быть использовано в глиноземной, цементной и химической отраслях промышленности.
Известна механическая форсунка, содержащая корпус с центральным ко. ническим сужающимся каналом и осевым. соплом, а также соосно установленные в канале с возможностью автономного продольного перемещения регулировочную иглу и периферийный.конический плунжер, повторяющий форму канала корпуса и.снабженный винтовыми сквозными канавками на его наружной поверхности (1).
Однако в такой форсунке точность и равномерность распыливания недостатс ны.
Целью изобретения является повышение точности и равномерности распыливания.
Ноставленная цель достигается тем, что на наружной поверхности плунжера дополнительно выполнены продольные прорези. Кроме того,. длина прорезей составляет 0,2-1,0 от длины плунжера, отношение суммарных площадей поперечного сечения прорезей и винтовых ка- ЗО навок составляет О, 2-0, 8, а угол между последними равен 10-60 .
На фиг. 1 изображена форсунка, продольный разрез; на Фиг. 2 — плунжер.
Механическая форсунка содержит корпус 1 с центральным коническим сужающимся каналом 2 и осевым соплом 3, а также соосно установленные в канале 2 регулировочную иглу 4 с механизмом 5 продольного перемещения и периферийный конический плунжер б с механизмом 7 продольного перемещения.
Наружная поверхность плунжера б повторяет форму канала 2 корпуса 1 и снабжена винтовыми сквозными канавками 8.
Кроме того, на поверхности йлунжера 6 выполнены дополнительные продольные прорези 9, длина которых составляет 0,2-1,0i от длины плунжера.
Отношение суммарных площадей поперечного сечения прорезей 9 и винтовых канавок 8 составляет 0,2-0,8, а угол между ними равен 10-60о.
Работа форсунки осуществляется сле,дующим образом. жидкость подается под давлением в канал 2 корпуса 1 и, проходя по ка766063
Формула изобретения
1 б б Я
Составитель С. 1.удкова техред A. Ач Хорректор С. Шекмар
Редактор Е. Дайч
Тираж 762 Подписное
ВНИИПЛ Государственного комитета СССР по делам изобретений и открытиЯ
113035, Москва, N-35, Раушская наб., д. 4/5
Заказ 6754/64
Филиал ППП "Патент", г. Ужгород, ул. Проектная,4 налам, образованным винтовыми канавками и продольными прорезями 9,выбрасывается через сопло 3 в рабочее пространство. Перемещением иглы 4 можно изменять степень перекрытия сопла 3, т.е. расход жидкости.
Перемещением плунжера 6 увеличивается кольцевой зазор между внутренней стенкой канала 2 и наружной поверхностью плунжера 6, что уменьшает тангенциальную составляющую потока жидкости перед соплом. В результате этого регулируется угол раскрытия факела.
Жидкость движется по поверхности плунжера 6 в виде двух потоков, направленных под углом друг к другу: по винтовым канавкам 8 и продольным прорезям 9.
При соударении этих потоков развиваются высокочастотные колебания, что способствует лучшему дроблению струи при соударении с распылителем.
Экспериментально установлено,что при выборе длины прорезей 9, составляющей 0,2-1,0 от длины плунжера 6, отношении суммарных площадей поперечного сечения прорезей 9 и винтовых канавок 8, составляющем 0,20,8, а угле наклона между ними, равном 10-60, наблюдается равномерный конусный факел, не содержащий отдельных струй, интенсифицируется горение более тонко и равномерно распыленных частиц жидкого топлива.
1. Механическая форсунка, содержащая корпус с центральным коническим сужающимся каналом и осевым соплом, а также соосно установленные в канале с возможностью автономного продольного перемещения регулировочную иглу и периферийный конический плунжер, повторяющий форму канала корпуса и снабженный винтовыми сквозными
1$ канавками на его наружной поверхности, отличающаяся тем, что, с целью повышения точности и равномерности распыливания, на наружной поверхности плунжера дополни;ф .тельно выполнены продольные прорези.
2. Форсунка по п.1, о т л и ч аю щ а я с я тем, что длина прорезей составляет 0,2-1,0 от длины плунжера, отношение суммарных площадей поперечного сечения прорезей и винтовых канавок составляет 0,2-0,8, а угол между последними равен 10-60 .
Источники информации, принятые во внимание прн экспертизе
1. Заявка В 2701527, кл. F 23 0 11/04, 1978.
